Follow me 툴
스케치업 Follow me (선 따라가기) 도구는 평면을 정해진 경로를 따라 입체로 만드는 기능입니다. 직선 및 곡선을 따라 움직이며 만들기 어려운 모델을 쉽게 구현할 수 있습니다.
이를 편하게 만들기 위해 여러가지 루비 툴이 있지만 기본 툴을 이용하여 사용 방법 및 꿀팁을 알려드리려 합니다.
도구의 아이콘은 아래와 같이 생겼습니다.
Follow me 툴 사용 방법
사용 방법

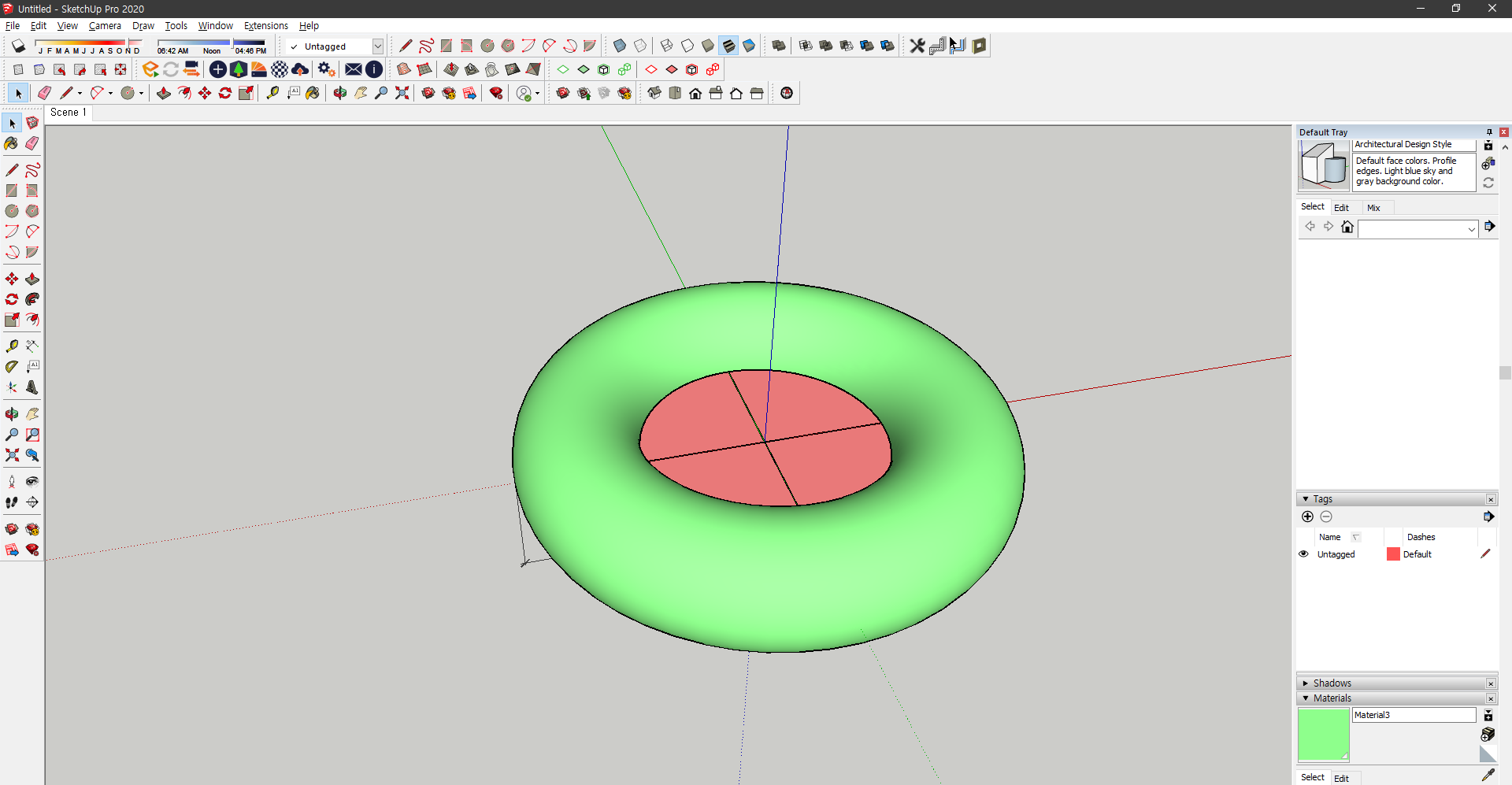

1. 초록색 원을 빨간색 원의 테두리를 따라 follow me 툴을 사용하려 합니다.

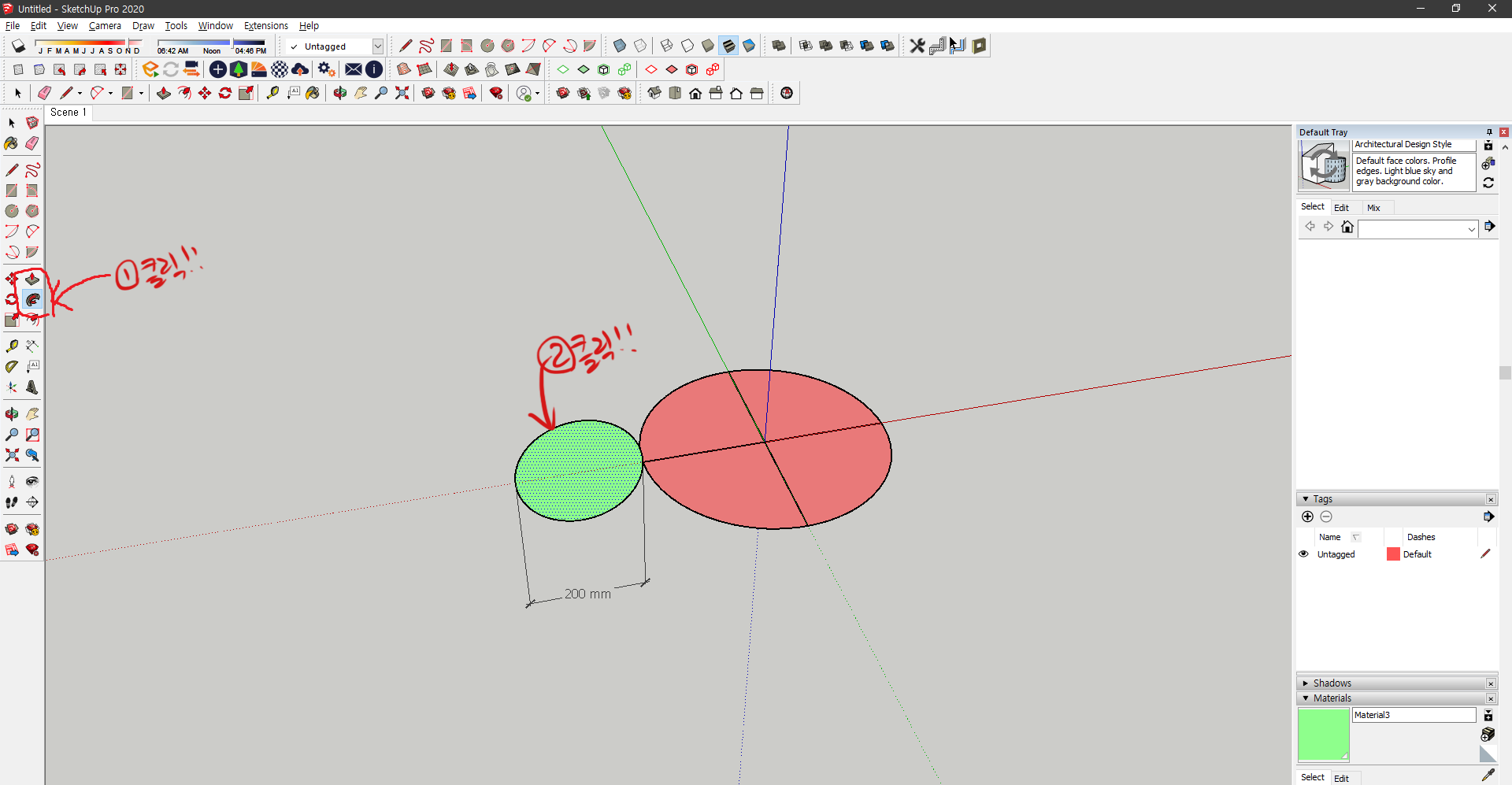

2. 툴바의 Follow me 툴을 선택해주고 돌리고자 하는 초록색 원을 한번 클릭해줍니다.

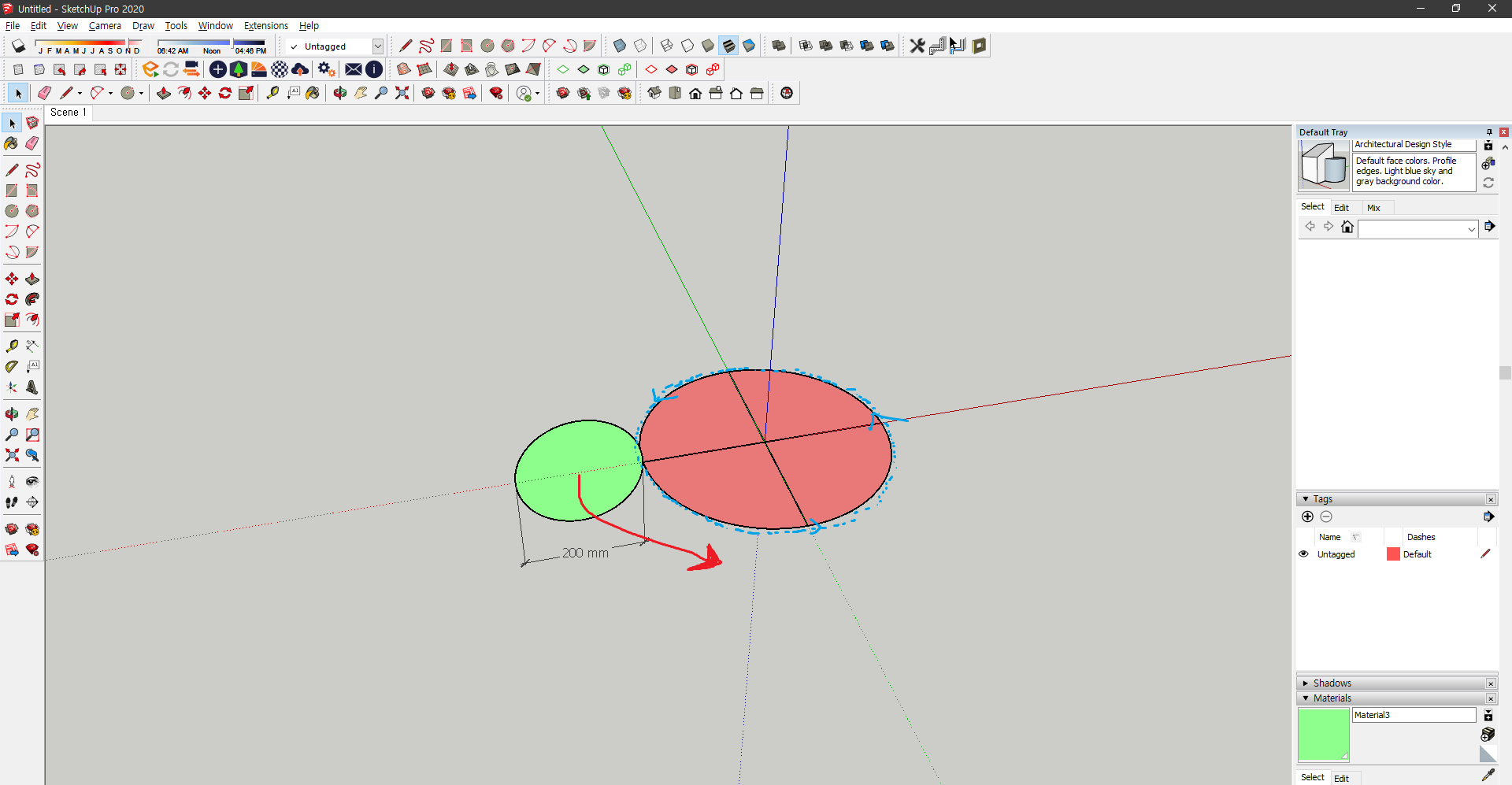

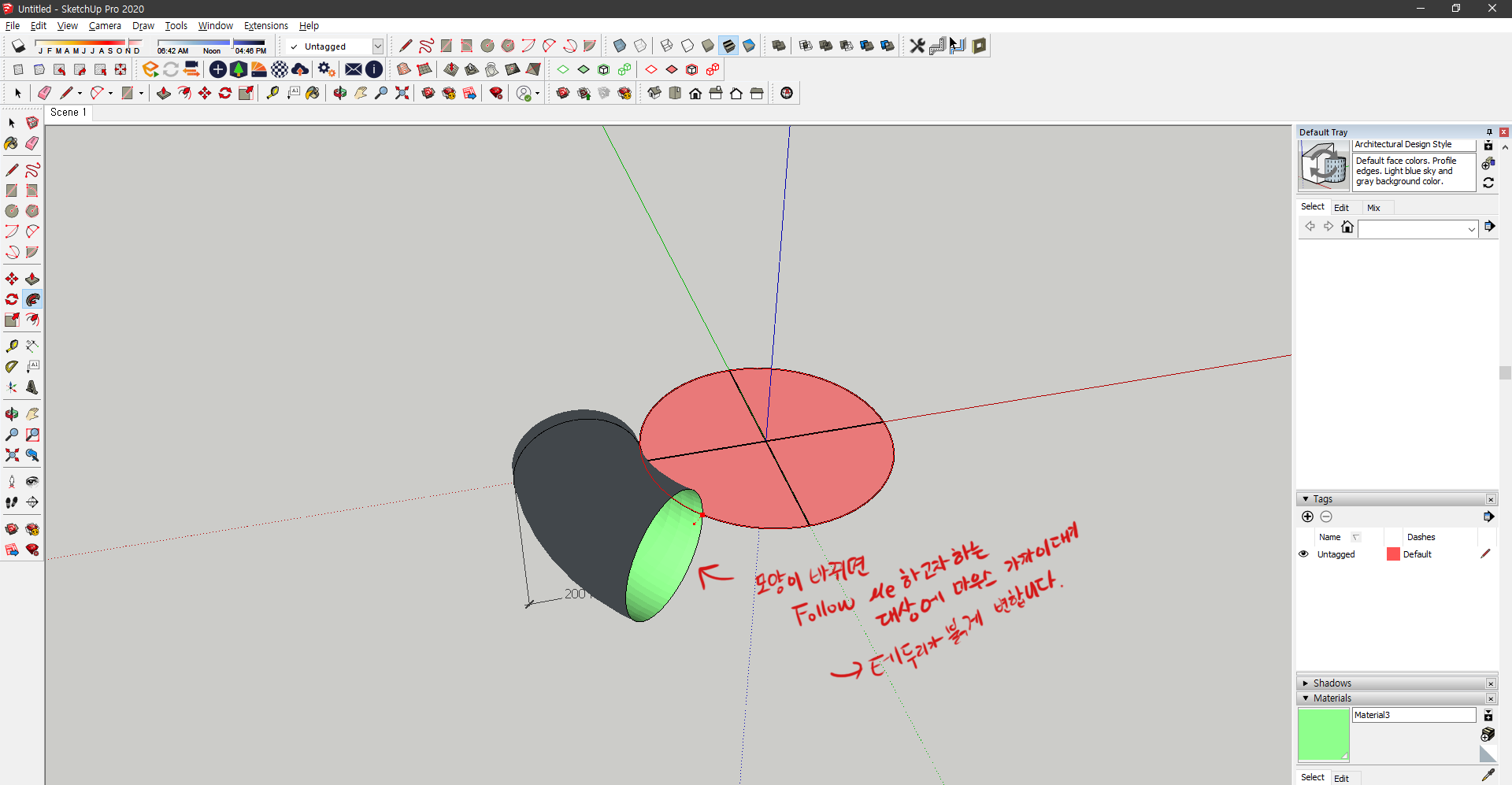

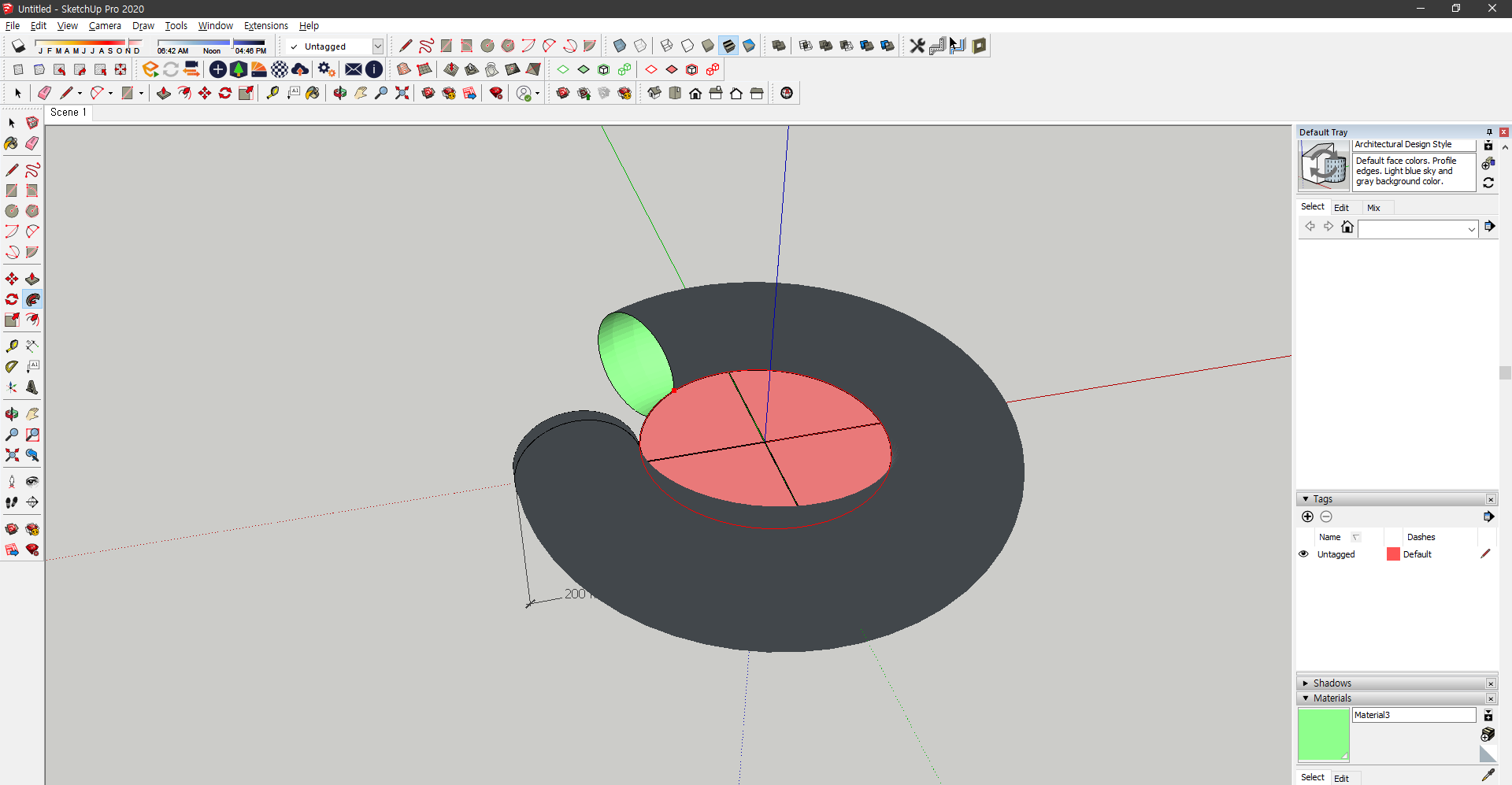

3. 초록색 원의 모양이 원통형으로 바뀐후 대상이 되는 선에 마우스를 가까이 다가가면 선이 붉은선으로 바뀝니다. 선을 따라 마우스를 원하는 만큼 이동시켜 준 뒤 마우스 왼쪽 버튼을 클릭하면 실행되게 됩니다. 이때 처음 시작점까지 마우스를 이동시킨뒤 클릭을 하게 되면 끊김없는 면이 생성됩니다.

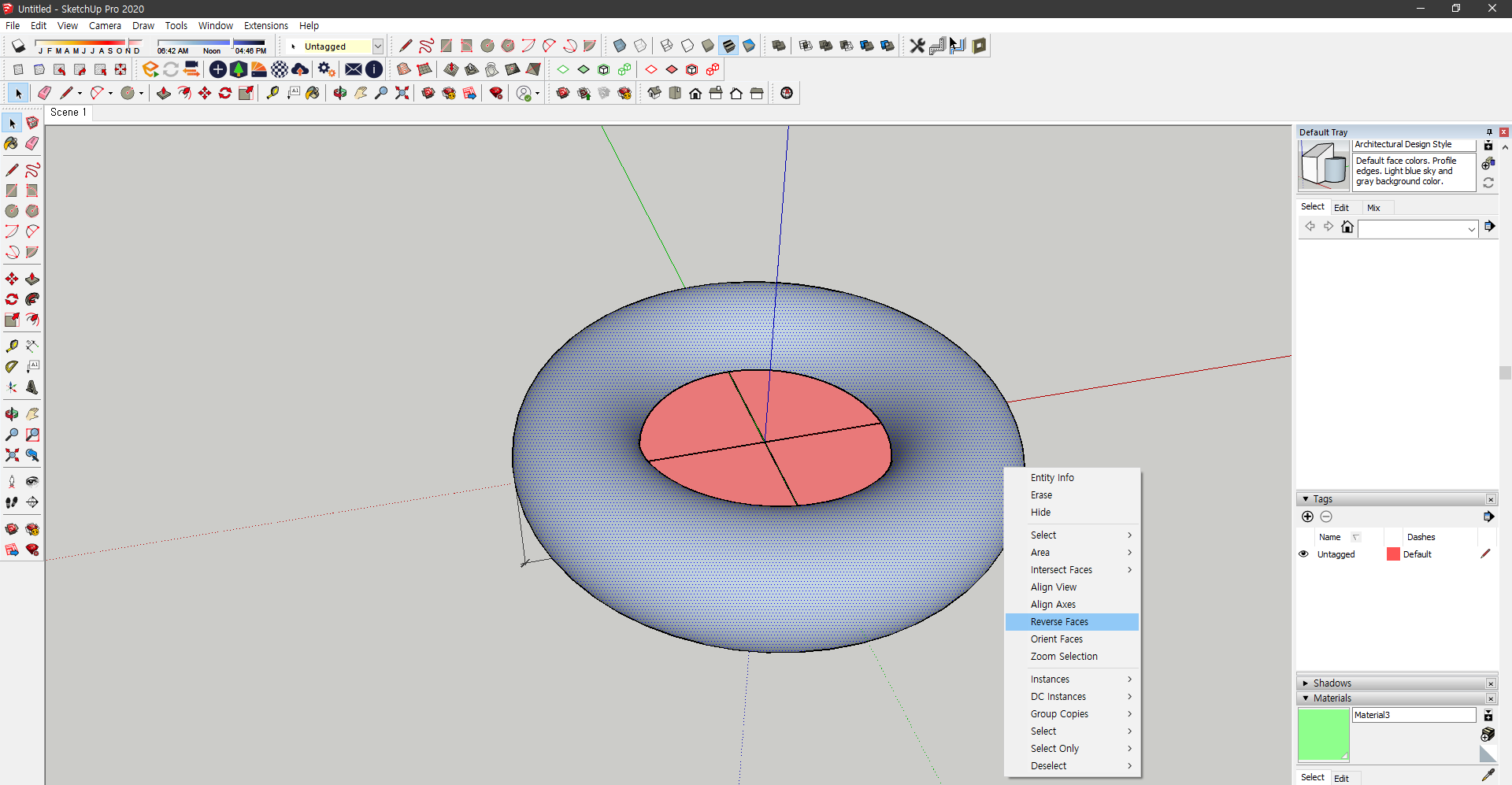

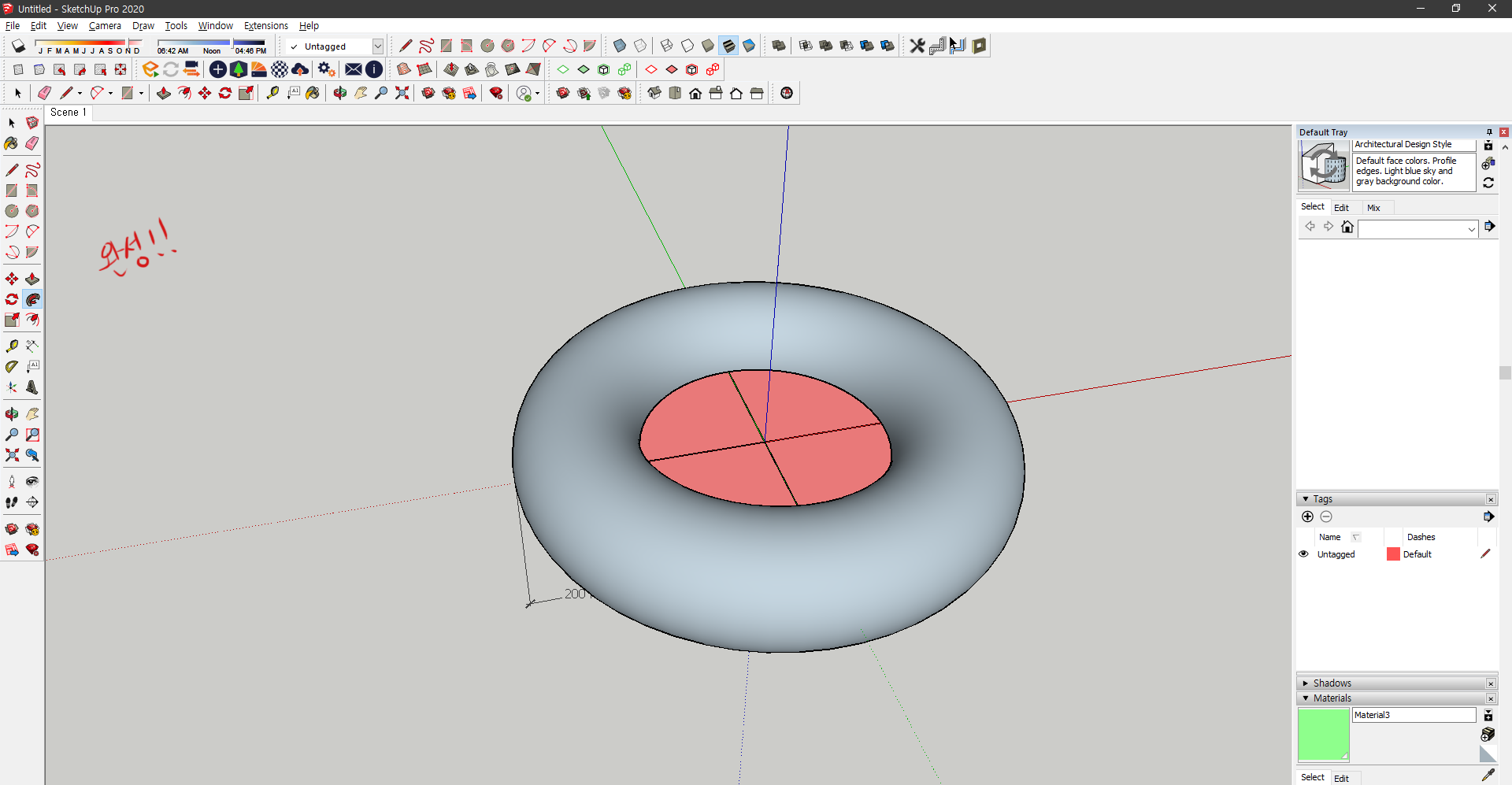

4. Follow me 툴을 사용하다 보면 면이 반대로 돌아가 있는 현상이 자주 발생합니다. 이때 당황하지 않고 면을 더블 클릭하여 전체 선택한뒤 오른쪽 마우스를 클릭하고 Reverse face 를 클릭해주시면 원상복구 됩니다 :)
주의사항

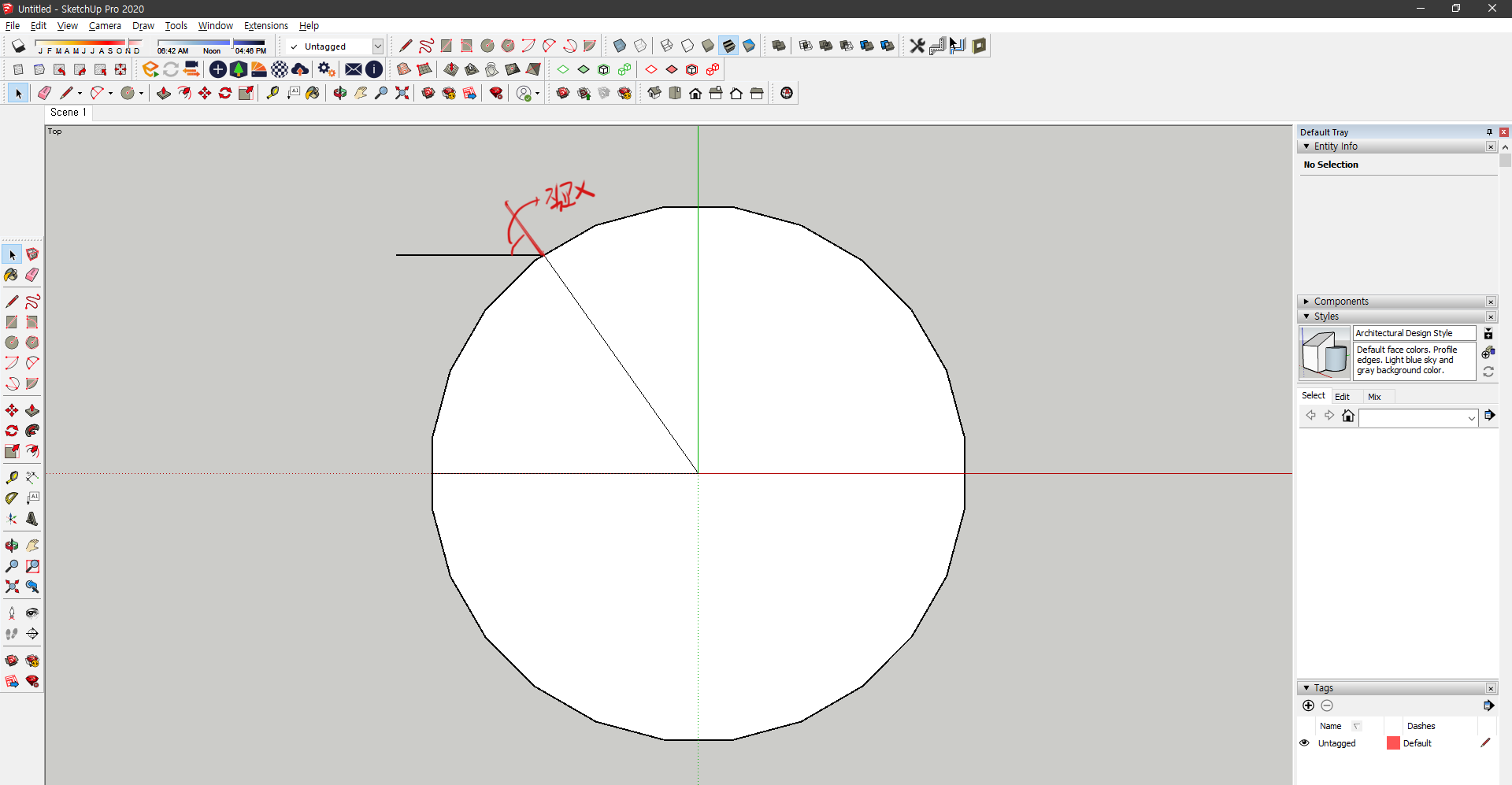

Follow me 툴은 경로에 직교하는 면을 통해 입체를 만들어 냅니다. 만약 Follow me 하고자 하는 면이 선에 직교하지 않게 되면 Follow me 한 원본 객체가 다른 사이즈로 표현됩니다.
예를들어 지름 200mm 인 원을 Follow me 하고자 한다고 가정하면

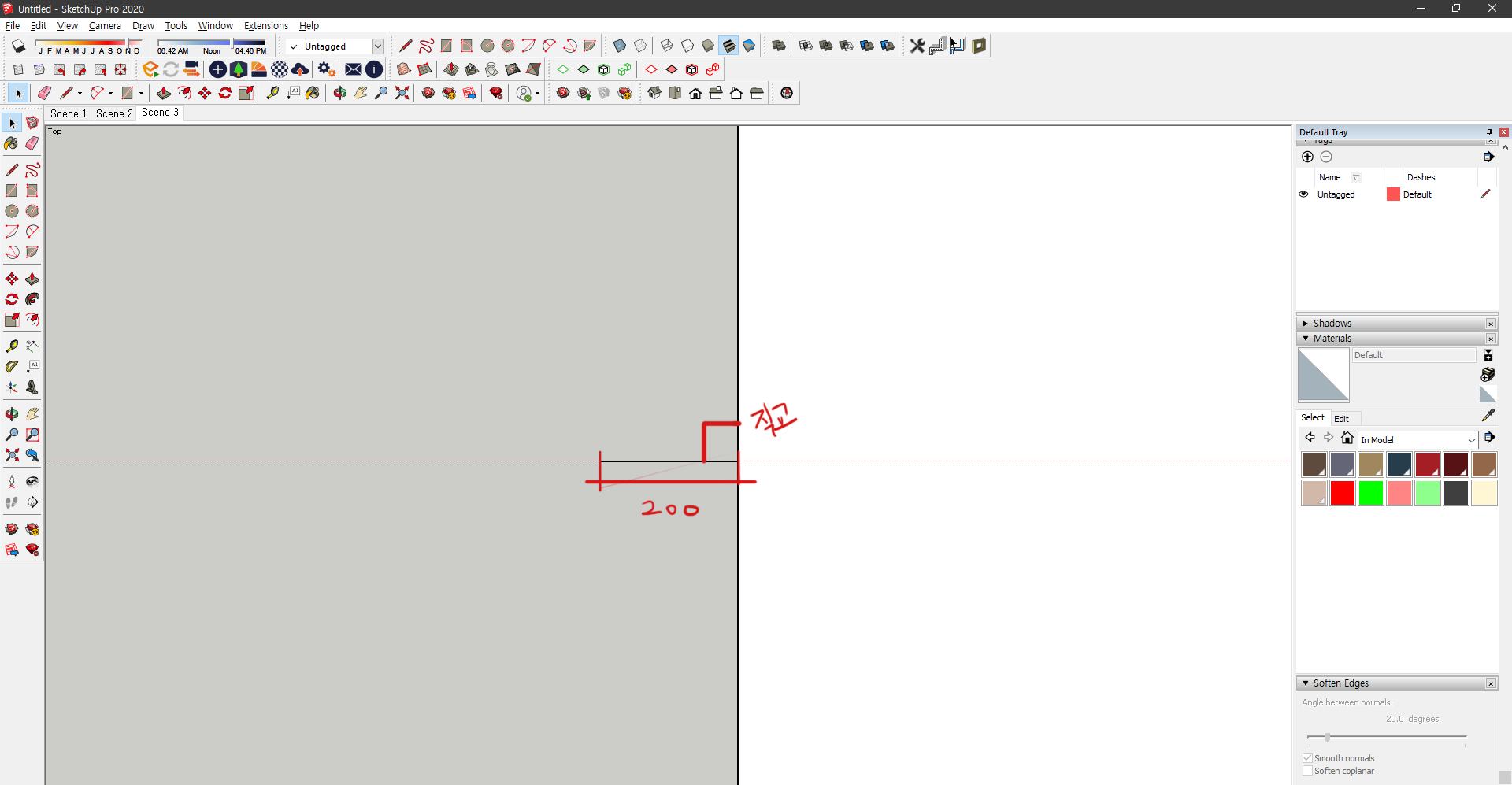

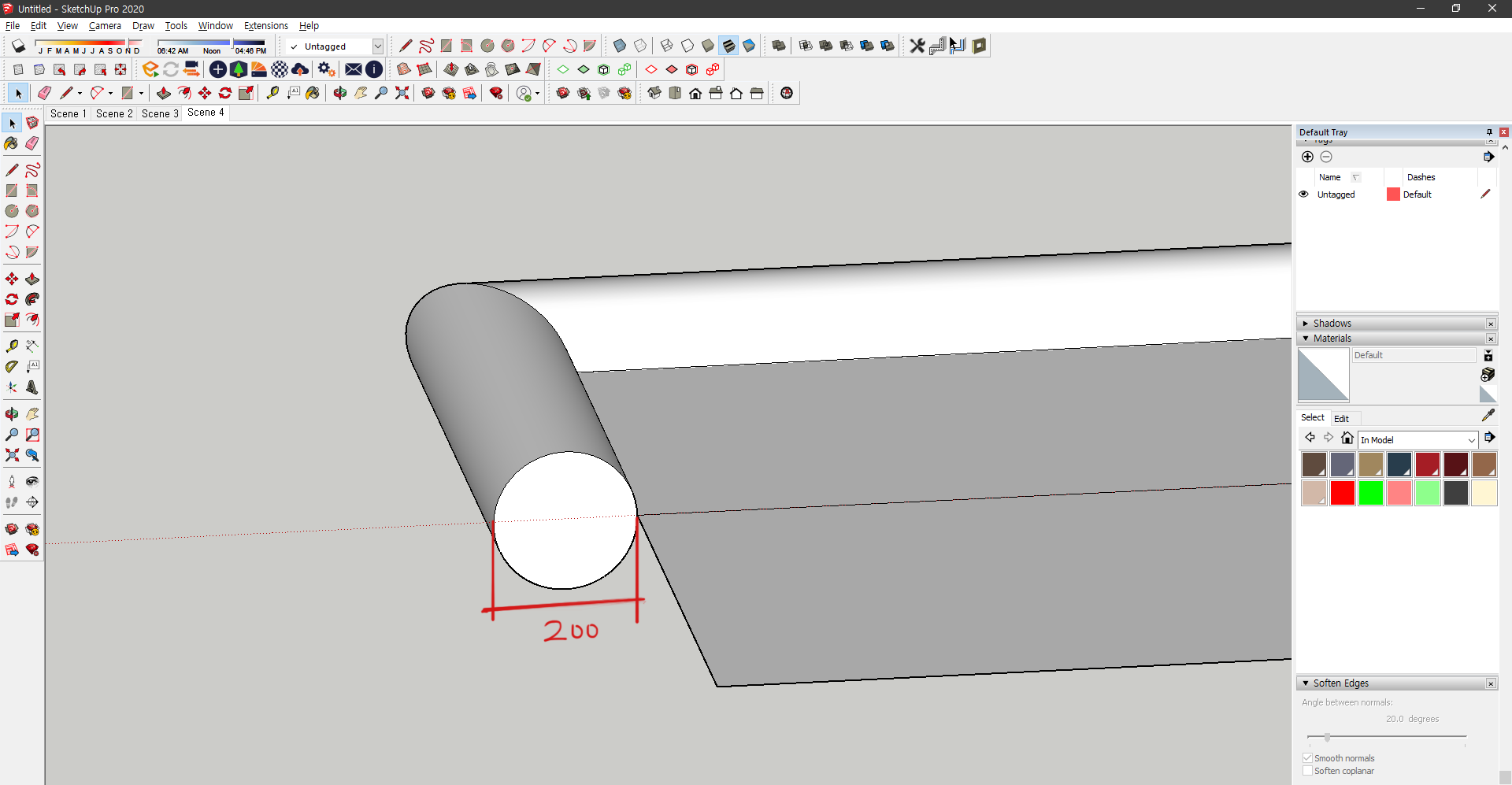

선에 직교할 경우 원이 제대로 나타나지만

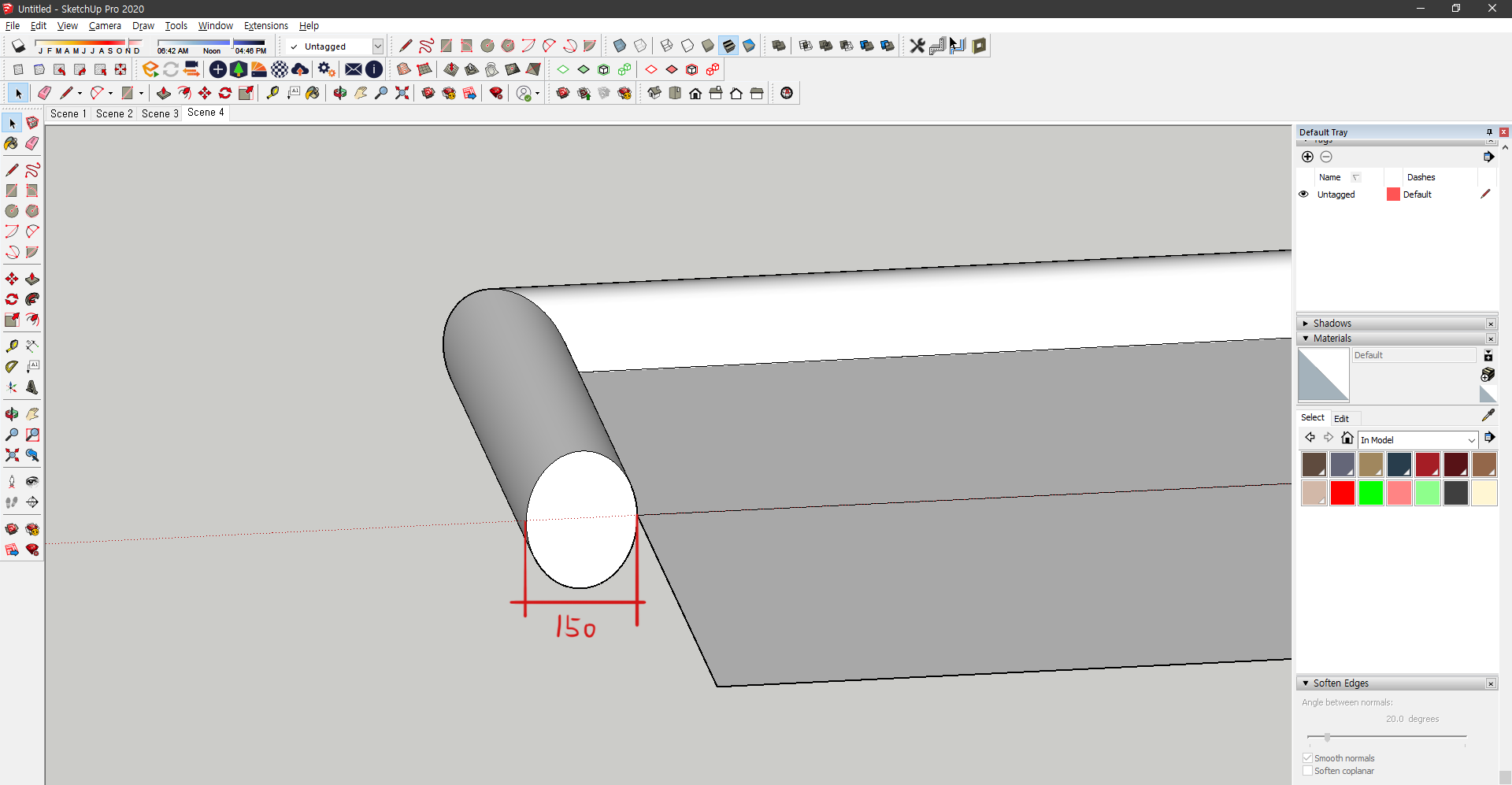

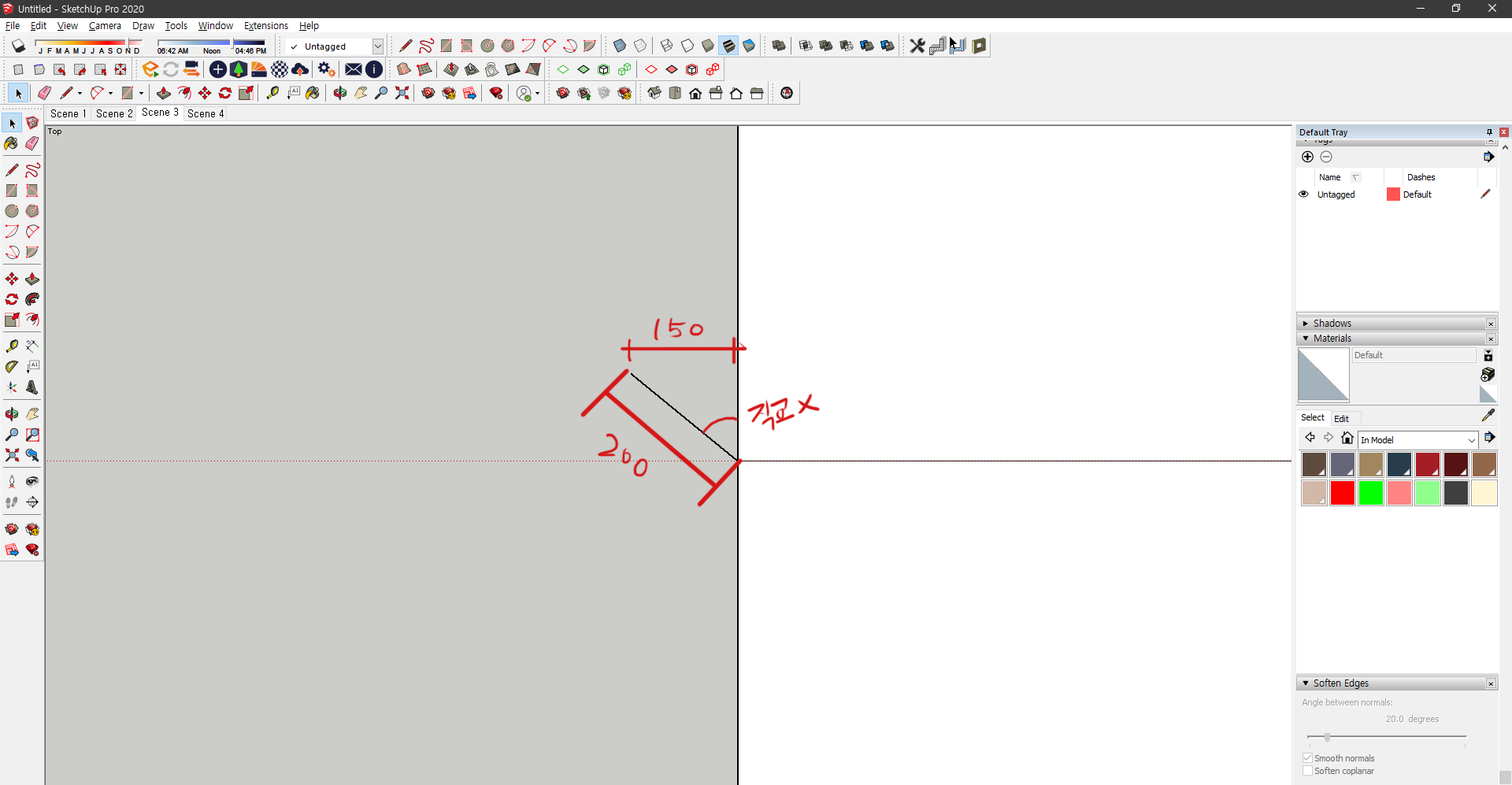

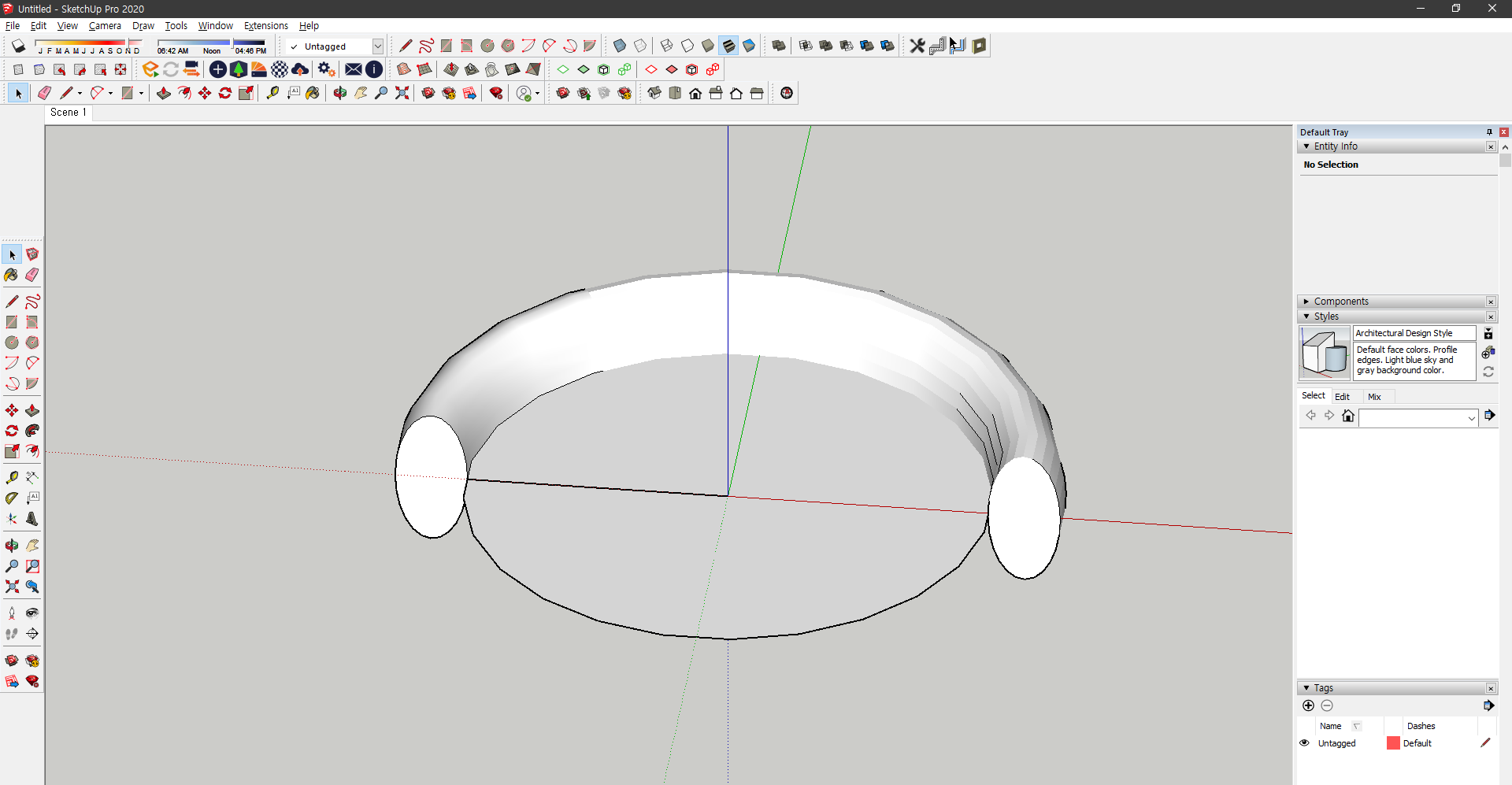

직교하지 않는다면 원이 아니라 타원형으로 표현되게 됩니다.
스케치업을 작업할때 X축 Y축으로 작업해서 직선을 따라 Follow Me를 할경우 별로 문제점이 생기지 않지만 곡선을 따라 작업할 경우 아무 곳에 객체를 이동하고 Follow me 작업을 하면 원치 않은 결과를 얻을 수 있습니다.
Follow me 예제 - 천장몰딩과 걸레받이 만들기

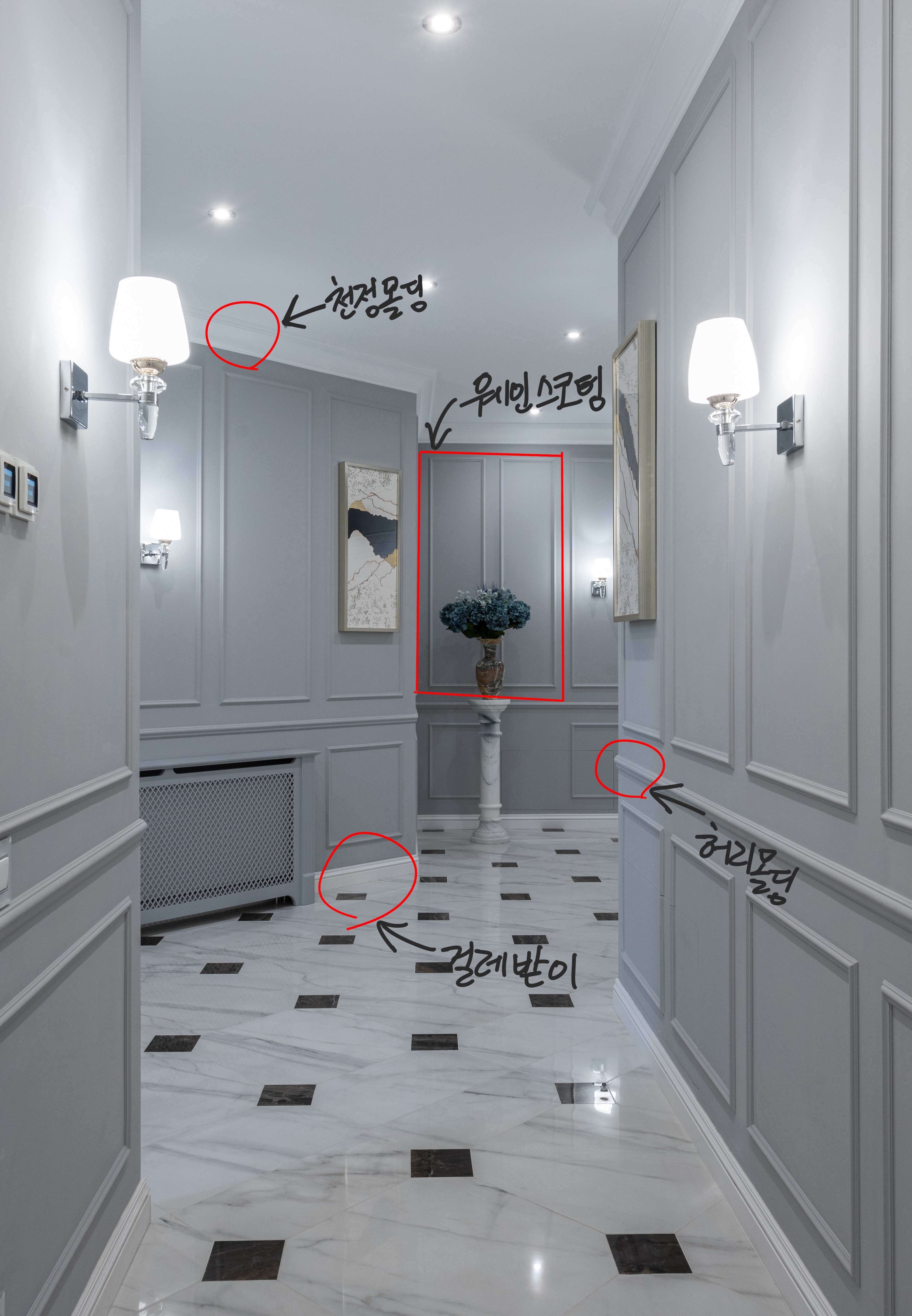

Follow me 툴은 인테리어나 건축 설계 작업시 몰딩이나 걸레받이를 표현하는데 가장 많이 사용됩니다.
두가지 방법을 이용해서 걸레받이와 몰딩 만드는 방법을 알려드리겠습니다.
Tip. 몰딩의 사이즈나 모양은 명성몰딩 홈페이지를 들어가면 캐드 파일로 다운 받으실 수 있습니다
아래와 같이 생긴 방에 걸레받이와 몰딩을 넣으려고 합니다.
천장 몰딩 만들기 - 방법 1
앞에서 설명드린 방법으로 Follow me 툴을 이용하여 천장몰딩을 만드는 방법입니다. 천장 몰딩의 종류는 마이너스 몰딩, 평몰딩, 갈매기 몰딩이 많이 사용되며 예제로는 모두가 사랑하는 갈매기 몰딩으로 보여드리겠습니다 :)
- 순서

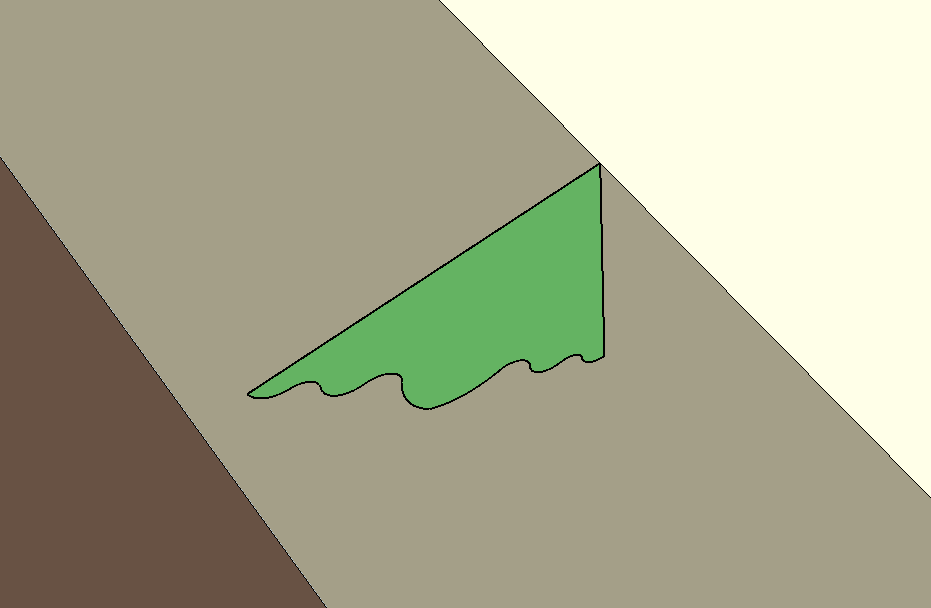

1. 원하는 몰딩 모양을 그려줍니다.

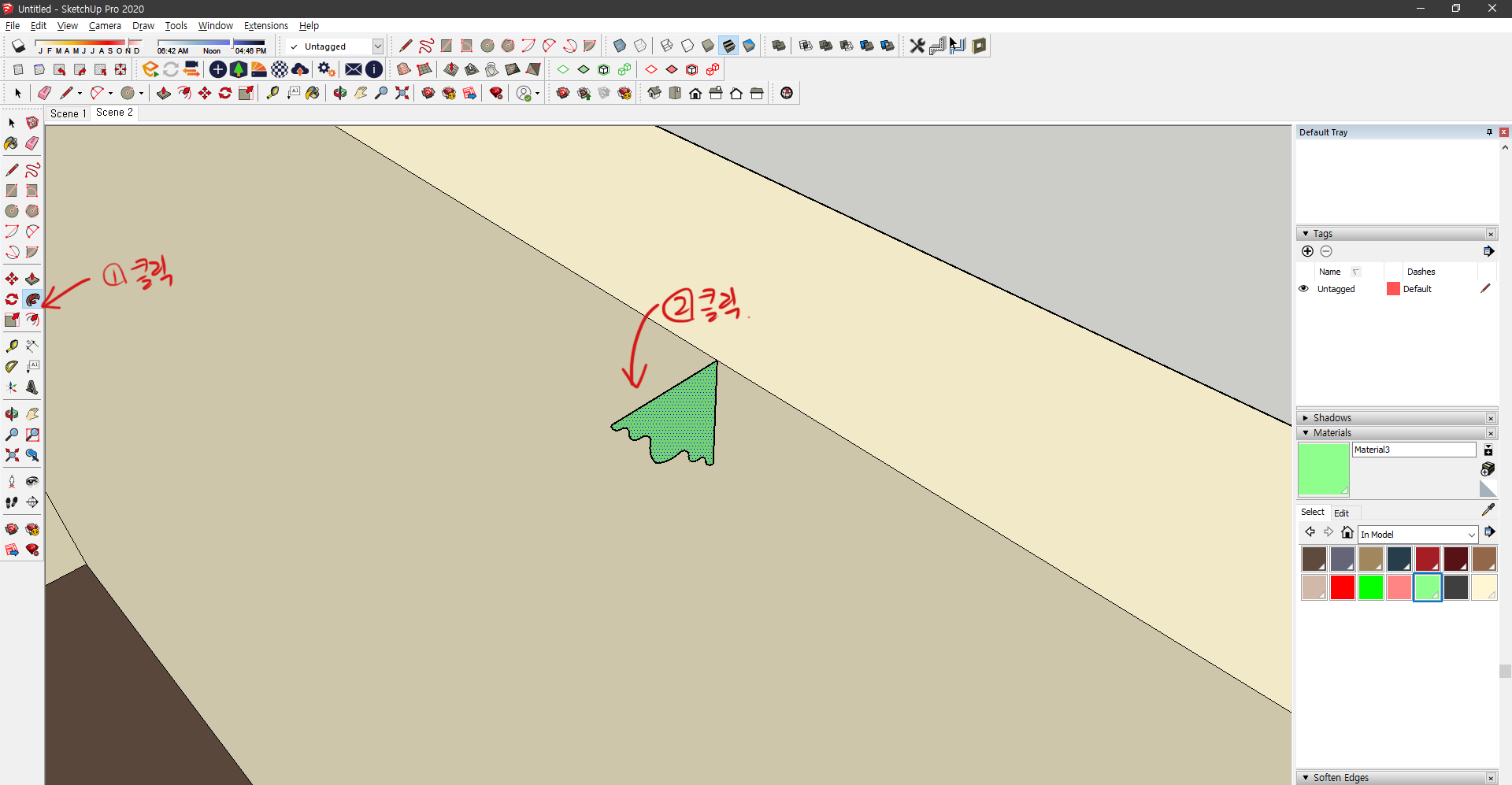

2. Follow me 버튼을 클릭하고 객체인 면을 클릭 해줍니다. (더블 클릭x)

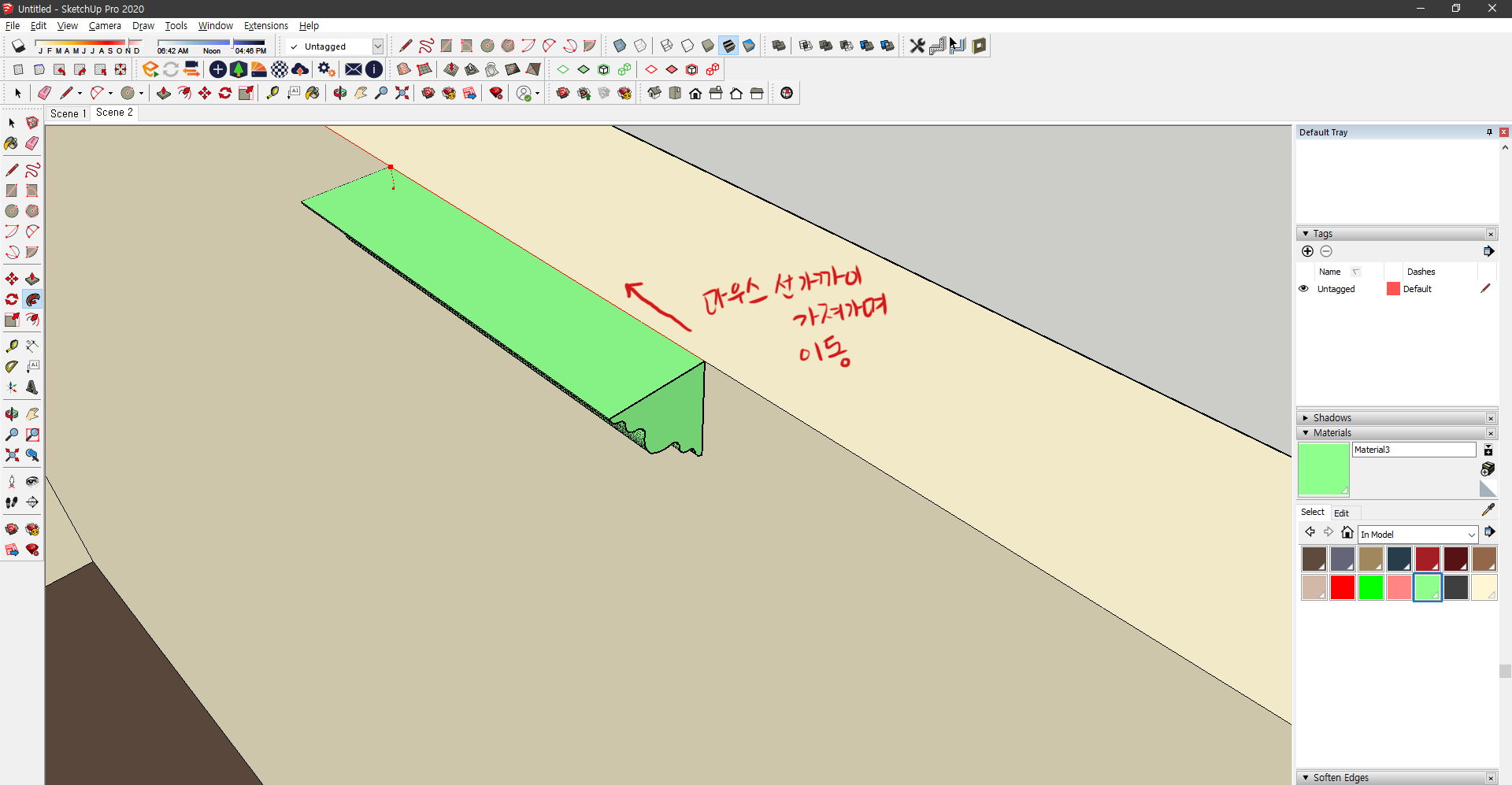

3. 마우스를 선 근처로 이동시켜 붉은 라인으로 바뀌면 그 선을 따라 Follow me 를 실행해 줍니다.

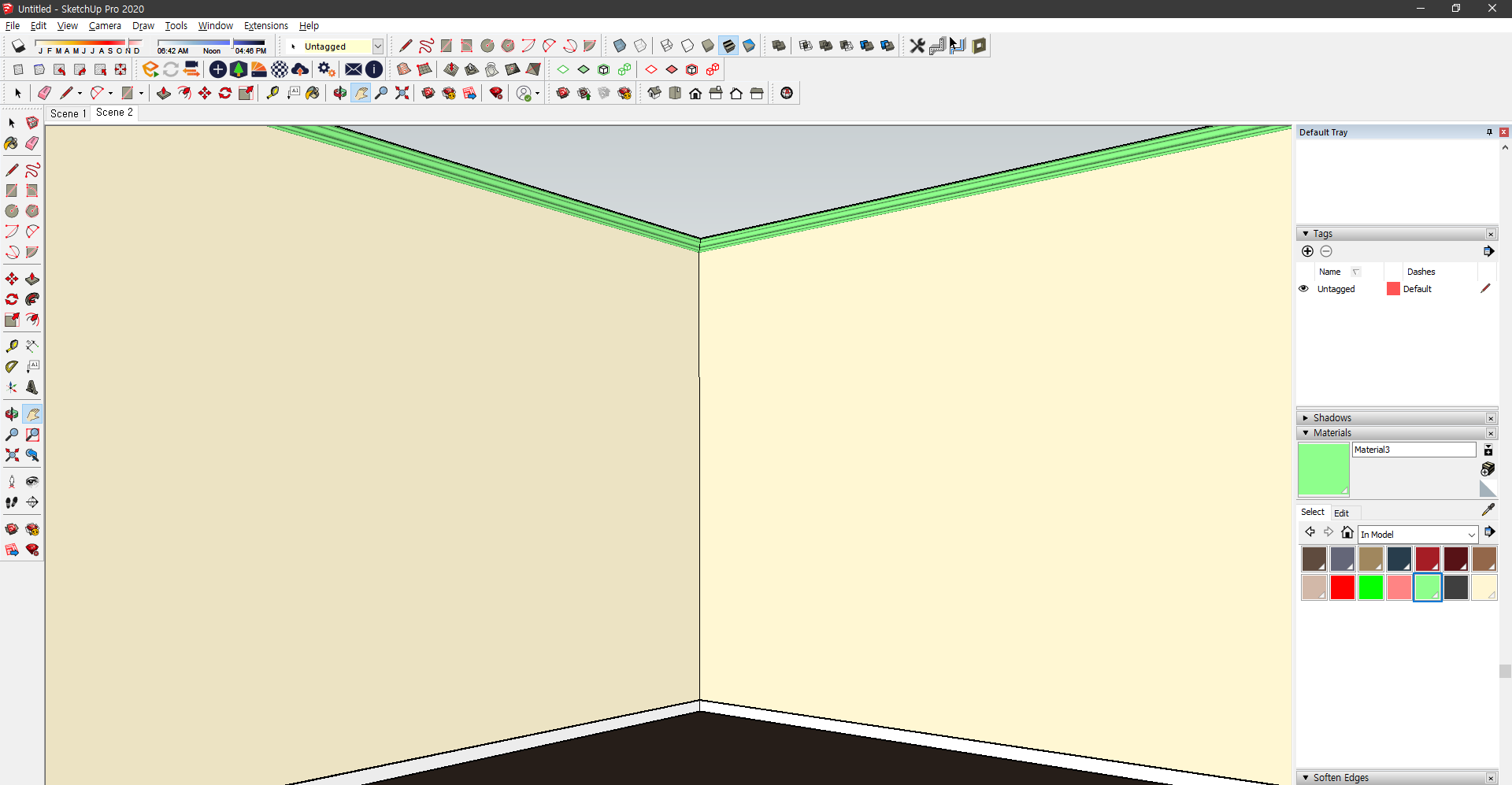

4. 원하는 곳까지 마우스를 이동시켜 가져가면 완성! (처음 시작점까지 마우스를 이동시키면 이음새 없는 입체가 만들어 집니다. )
걸레받이 만들기 - 방법 2
방법1을 이용하여 엄청 긴 객체나 곡선을 Follow me 하다보면 인내심의 한계를 느낄때가 많습니다. 이때 방법2를 사용하면 다소 편리하게 할 수 있습니다.

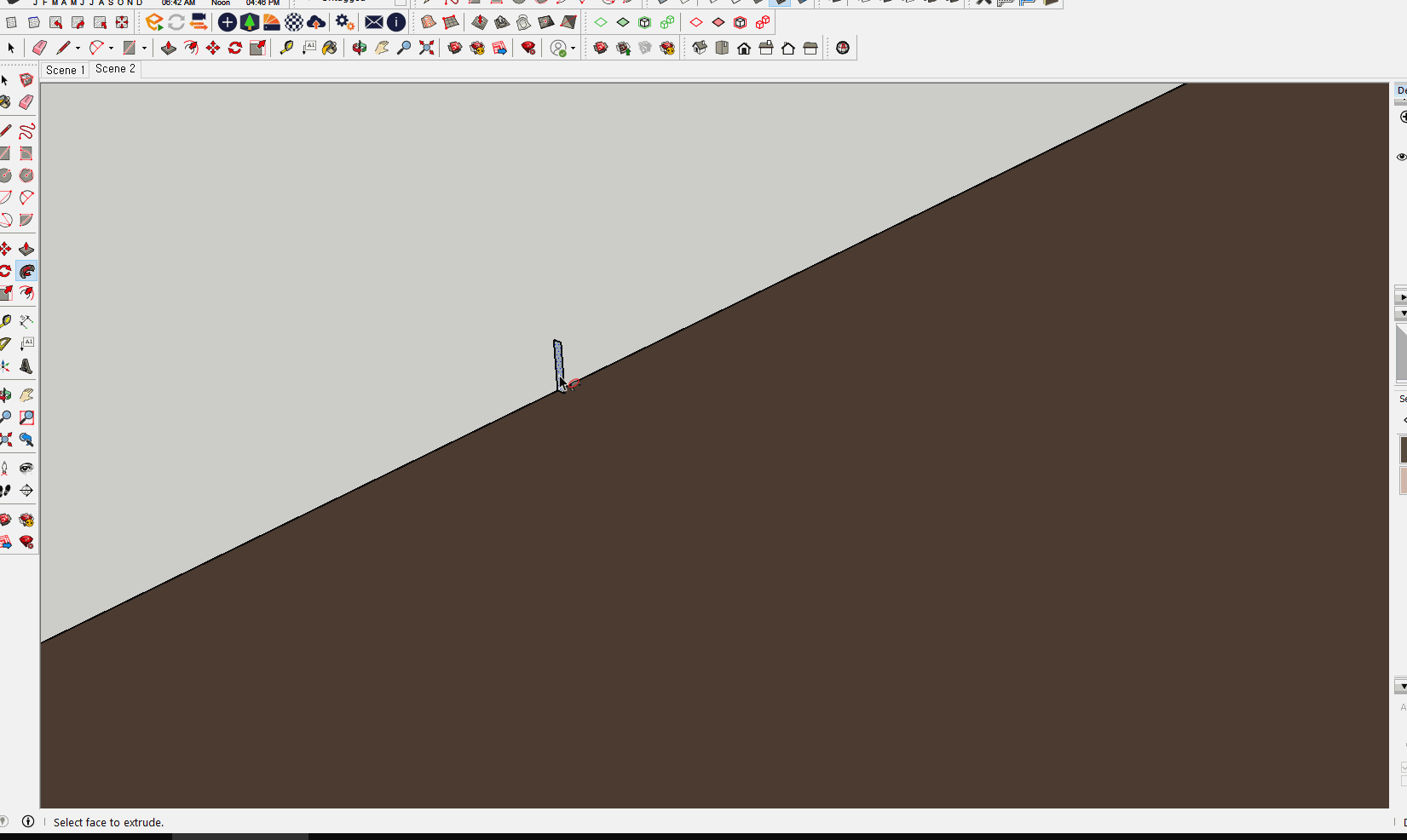

걸레받이를 방법2로 만드는 방법입니다. 걸레받이는 평몰딩을 사용했고 사이즈는 높이 50mm, 두께 9mm 입니다. 일반적인 걸레받이의 두께는 9mm이고 높이는 디자인에 어울리는 걸로 선택하시면 됩니다.
- 순서

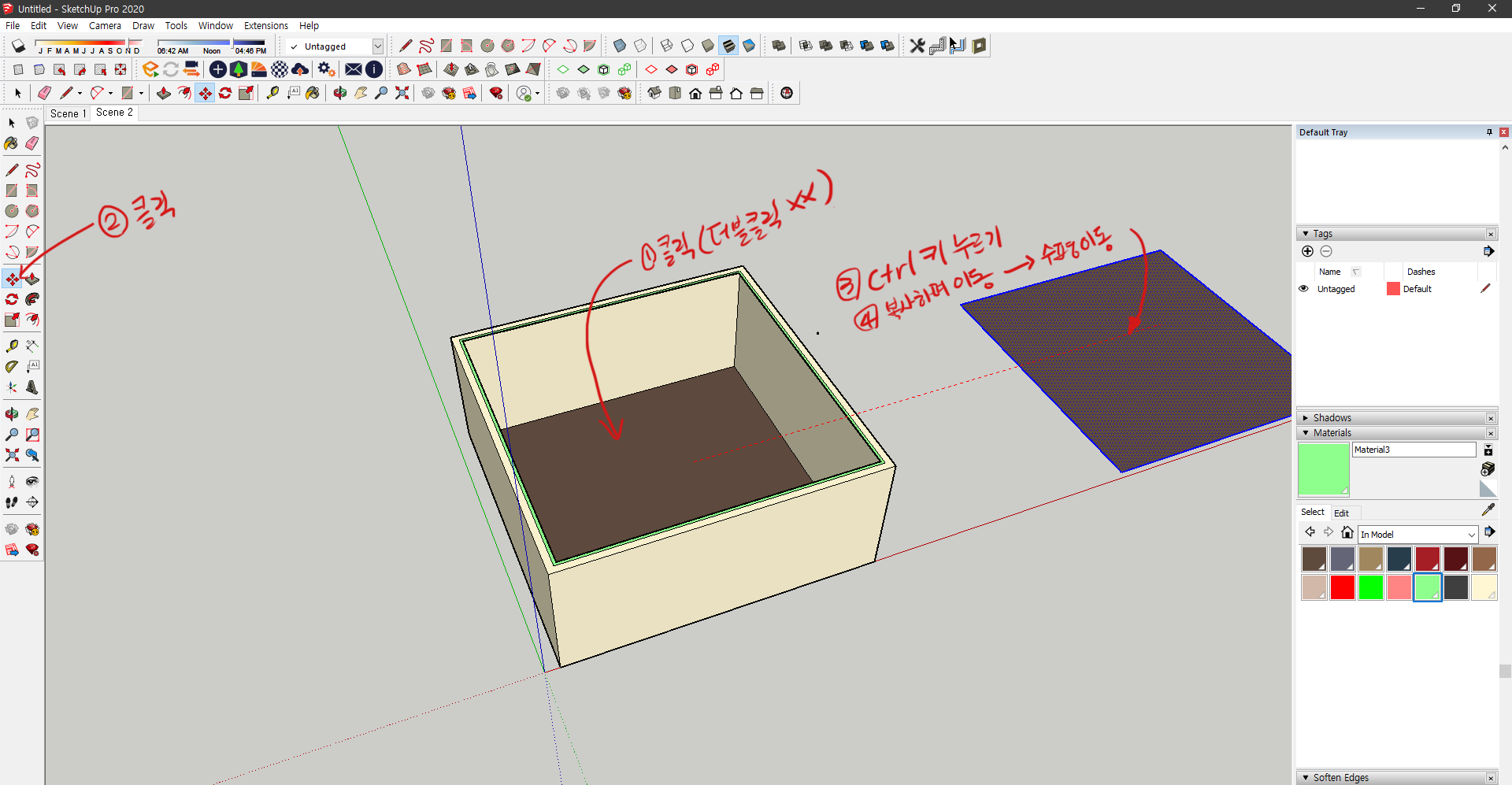

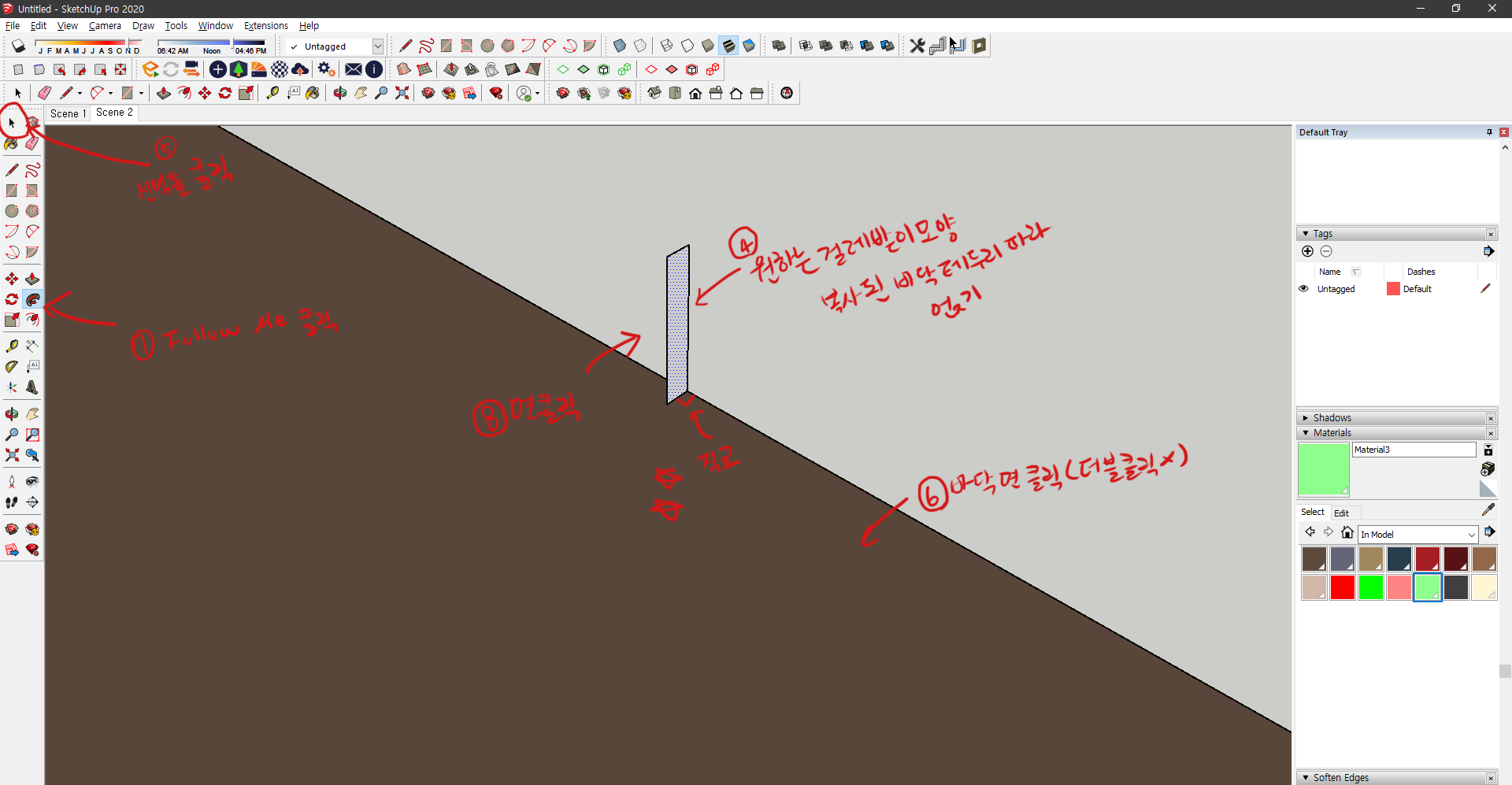

1. 바닥면을 한번 클릭합니다.
2. Move Tool 을 클릭합니다.
3. ctrl 키를 눌러 복사하며 이동을 해줍니다. 이때 이동 값을 지정해주는게 편합니다. (ex. x축 따라 10000mm 이동)
4. 원하는 걸레받이 모양 복사한 바닥 테두리에 얹기
5. 선택툴 클릭

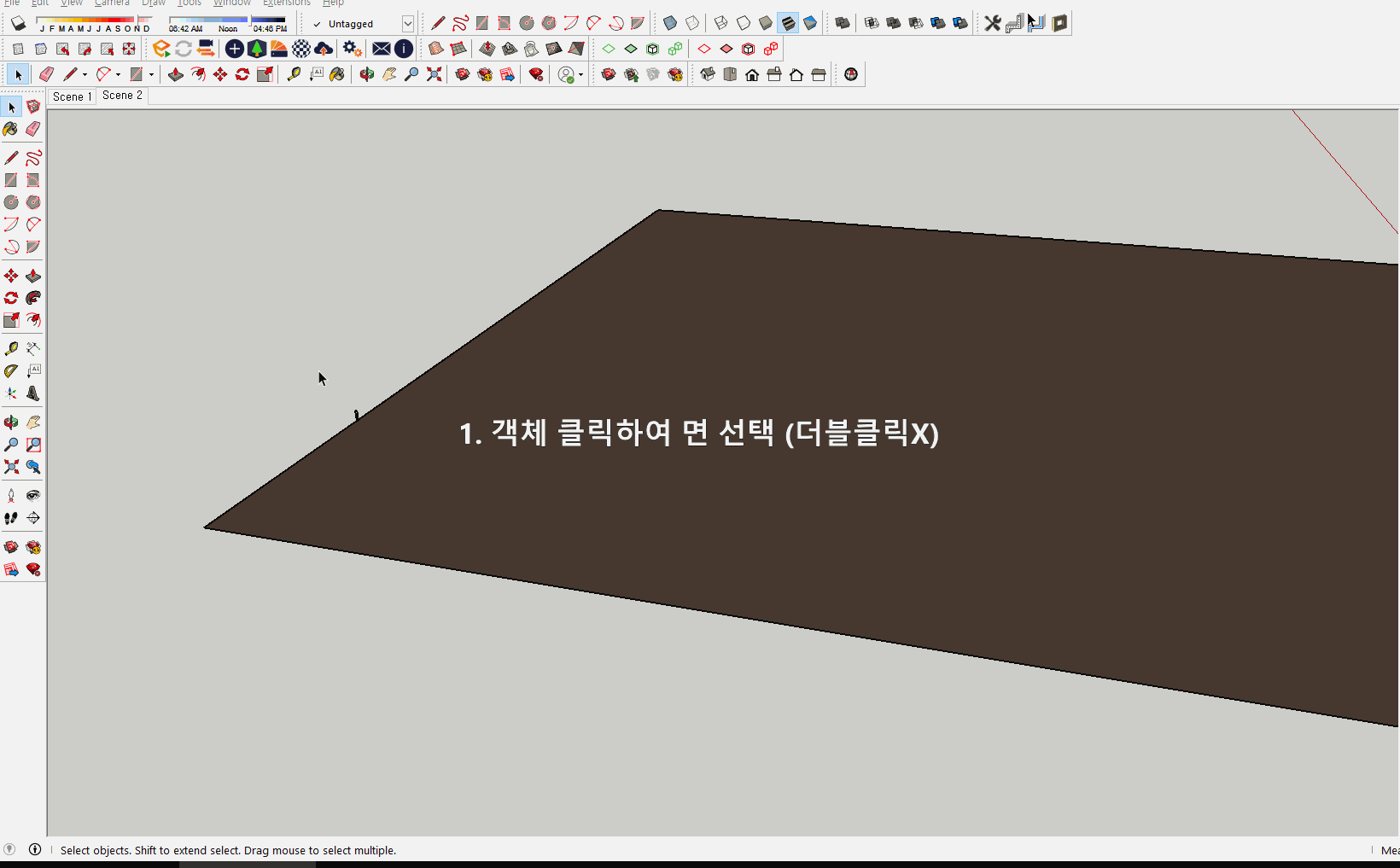

6. 바닥면 선택 (더블클릭x)
7. Follow me 툴 클릭
8. Follow me 할 걸레받이 모양 클릭
9. 자동 생성 후 원래 위치로 이동 ( 3.에서 입력했던 x축 따라 10000mm 이동 )

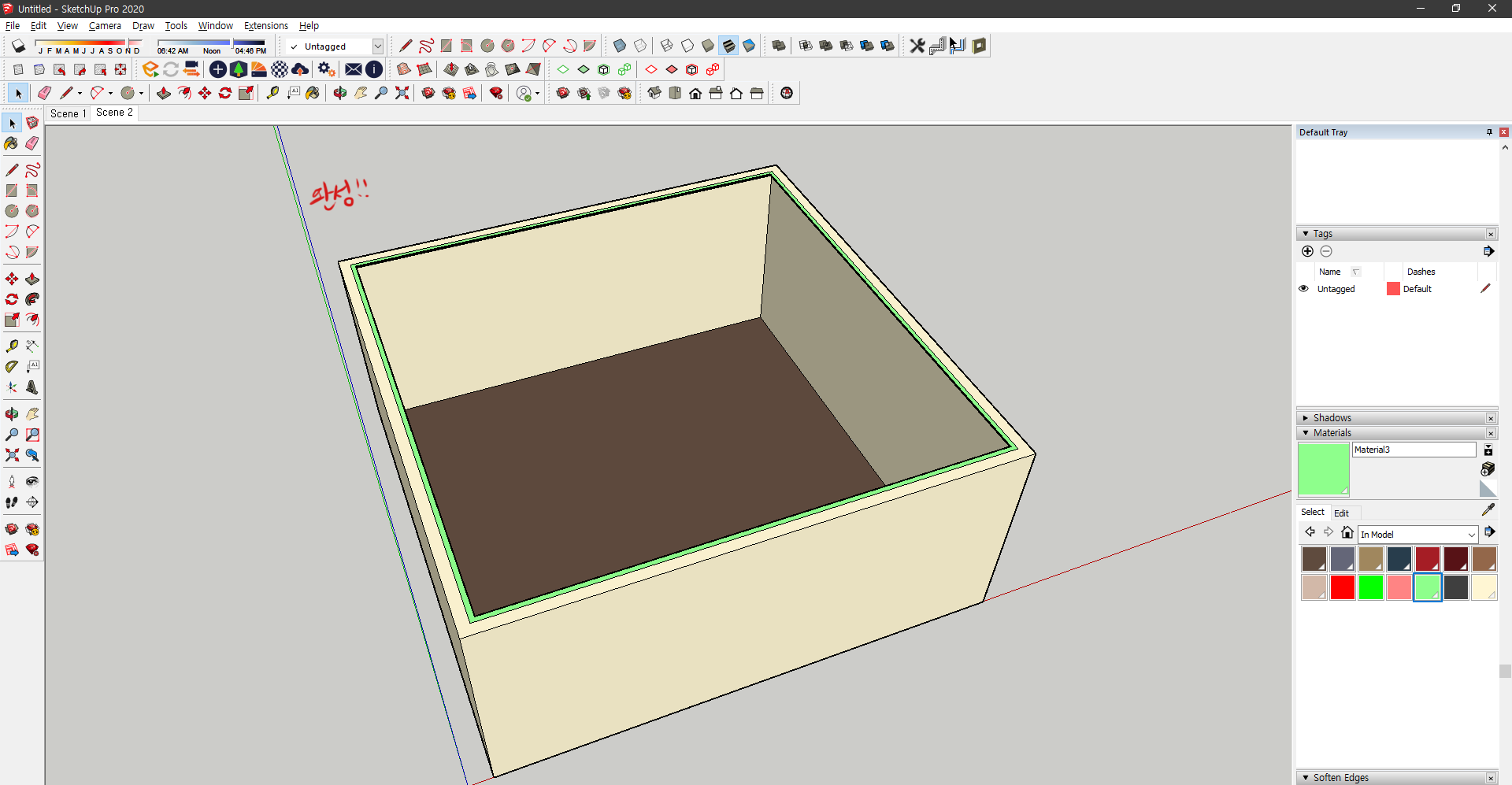

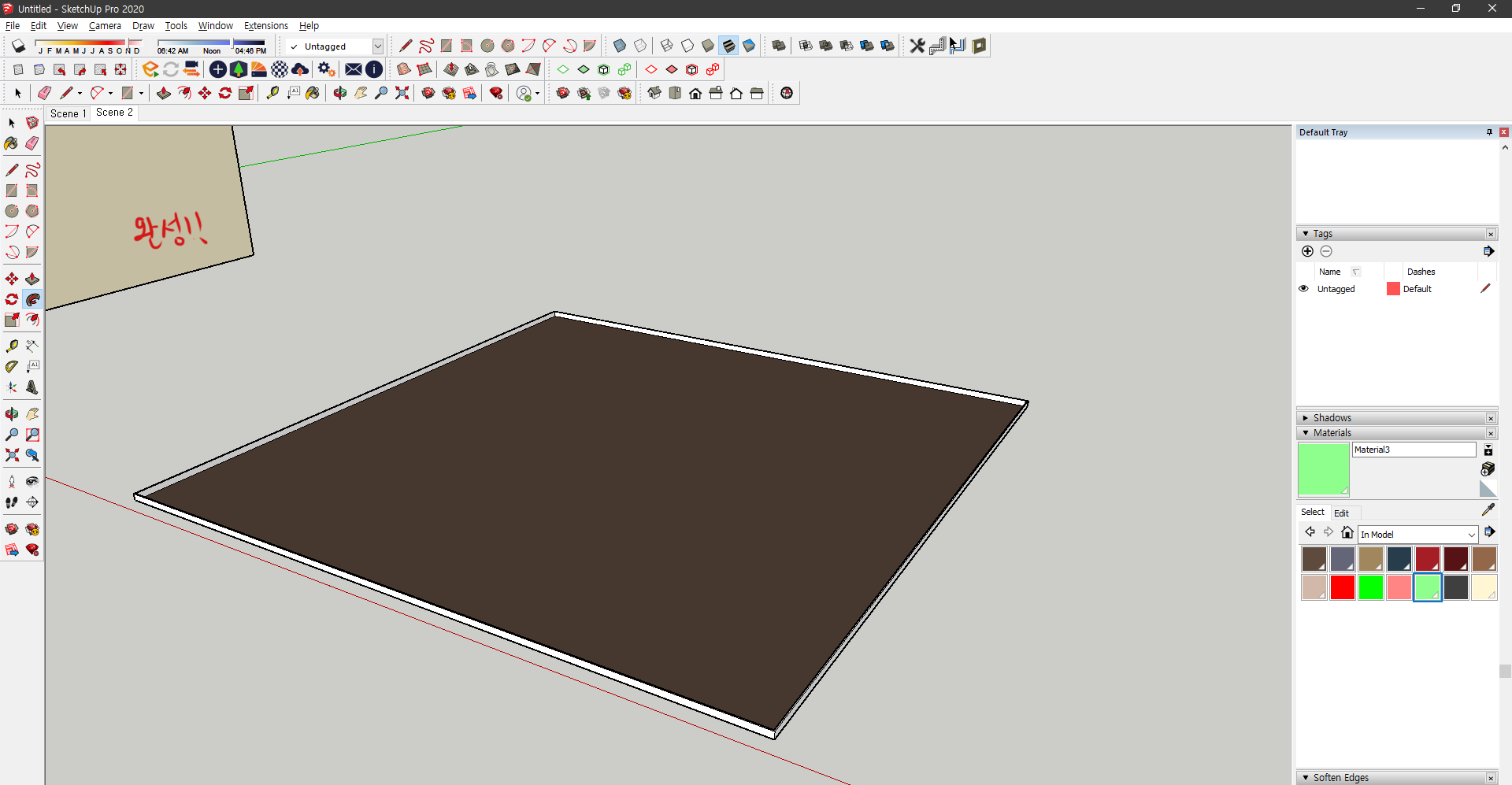

10. 완성
방법2는 Follow me 를 길게 해야할 때나 알수없는 스케치업의 오류로 닫혀있는 객체가 안만들어질때 사용하면 좋습니다. 하지만 끊어져있는 라인에서는 사용하기 힘들기에 방법1과 방법2를 병행해가며 사용하시면 좋습니다.
Follow me 를 활용한 방법

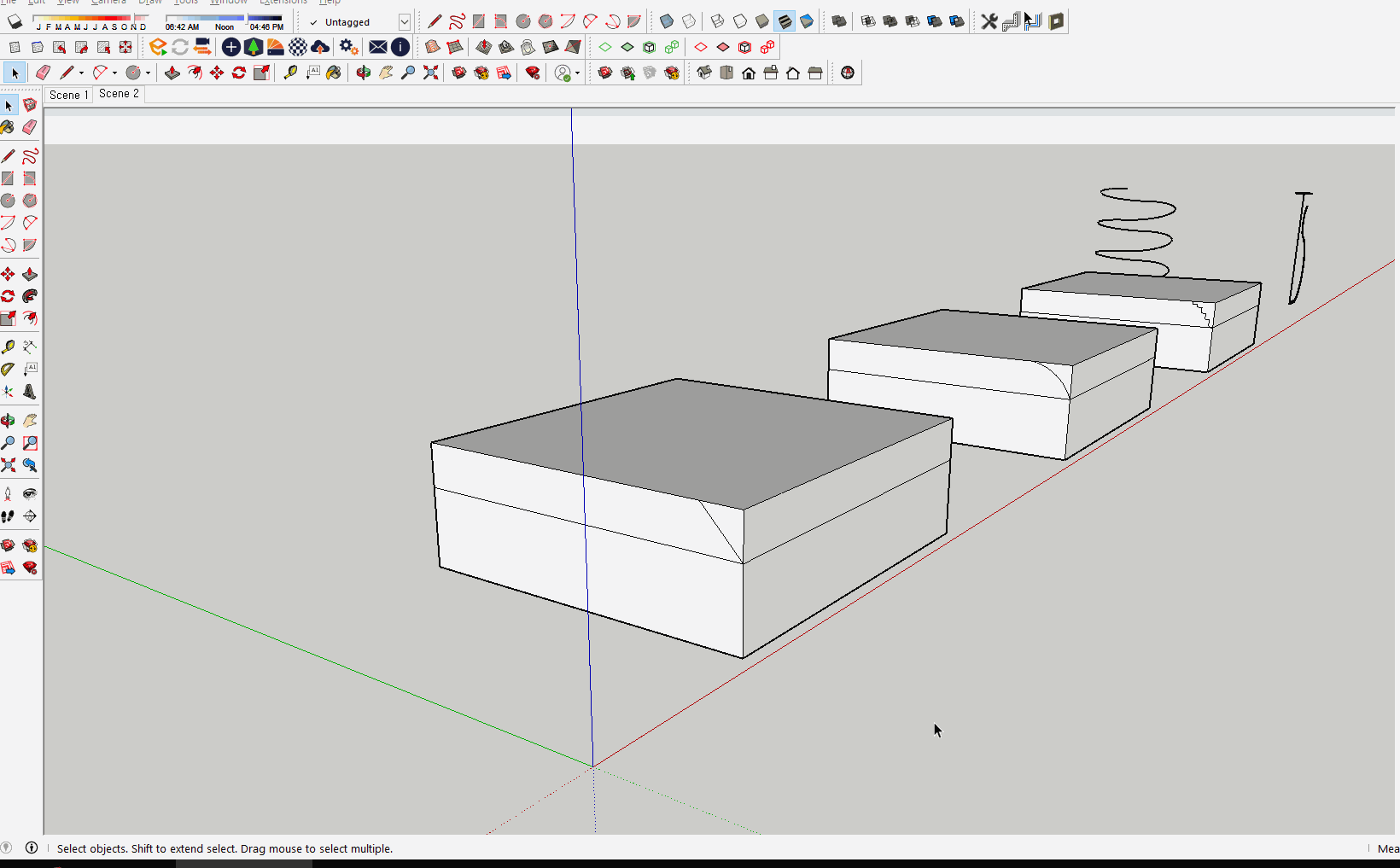

Follow me는 객체를 당겨서 이동하는 것 뿐만아니라 면을 깎는 방법에도 사용될 수 있습니다.
방법2와 유사하게 진행 되며 곡선에도 다양하게 사용이 가능합니다.
