스케치업 Rectangle [사각형] 도구 예제 - 의자 만들기



Rectangle [사각형] 도구



스케치업의 Rectangle [사각형] 도구는 도구의 이름에서 알 수 있듯 사각형을 그리는 도구입니다. 선을 통해 사각형을 그리려면 선을 4개를 그려야하지만 Rectangle 도구를 사용한다면 한번에 그릴 수 있어 시간을 단축할 수 있습니다.

Rectangle 도구는 아래와 같이 생겼습니다.



















Rectangle [사각형] 도구 예제

사용법을 아직 보지 않으셨다면 아래의 링크로 들어가 사용법을 확인하고 예제를 하시는 것을 추천드립니다.





스케치업 Rectangle [사각형] 도구 사용법 및 꿀팁

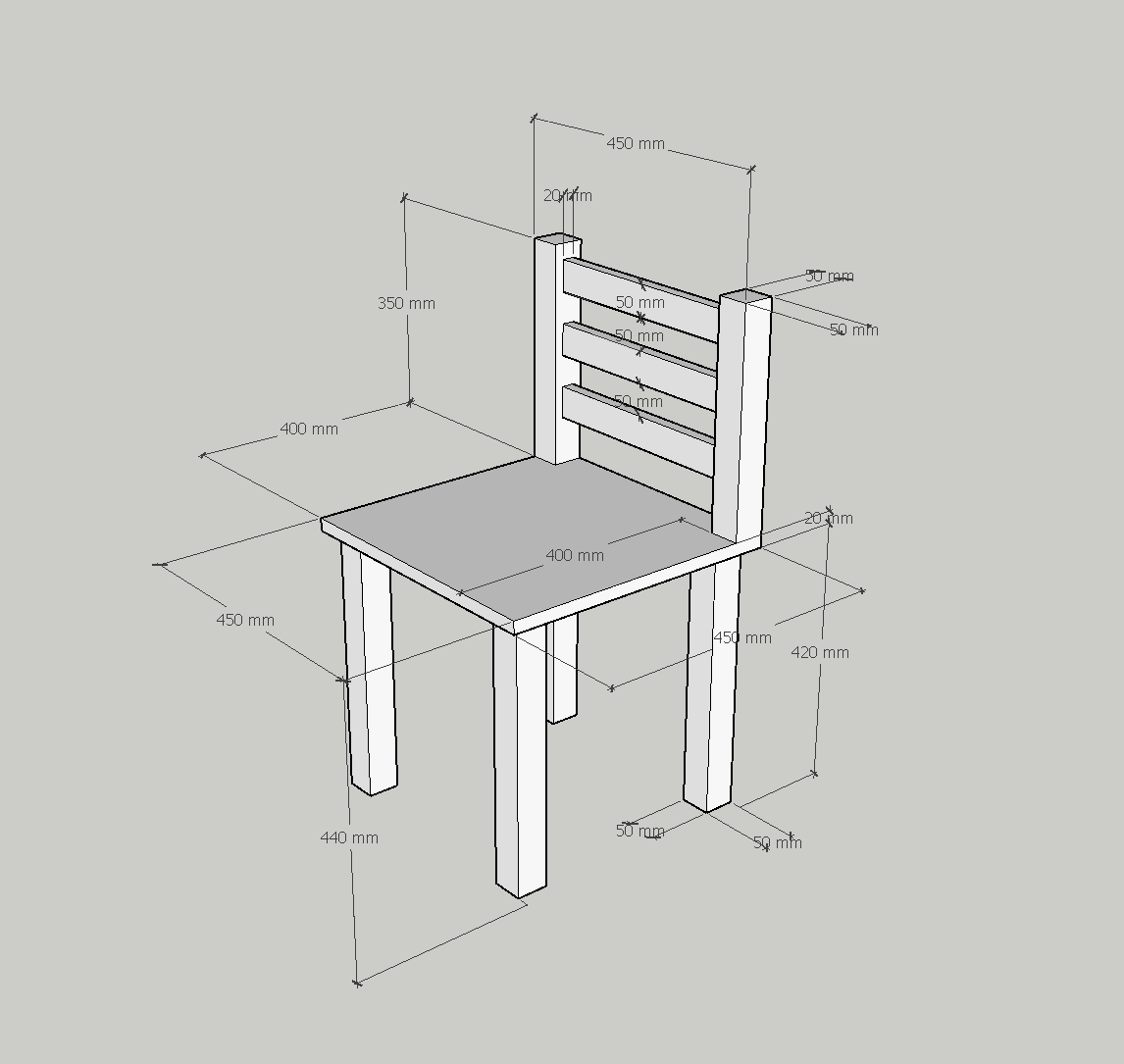

사용법을 보셨다면 Rectangle 도구와 Push Pull 도구를 이용하여 의자를 만드는 예제를 설명드리겠습니다. 의자의 사이즈는 아래와 같습니다. 사이즈를 세세히 표현하다 보니 복잡해 보이지만 하나 하나 차근차근 따라오시다보면 의자의 모습이 완성되니 지레 겁먹으시면 안됩니다. :))  이미지 파일을 첨부해드리니 출력하시거나 따로 켜두시면서 하시는것을 추천드립니다.



사각형도구 예제.png

0.03MB





1. 의자 다리 만들기

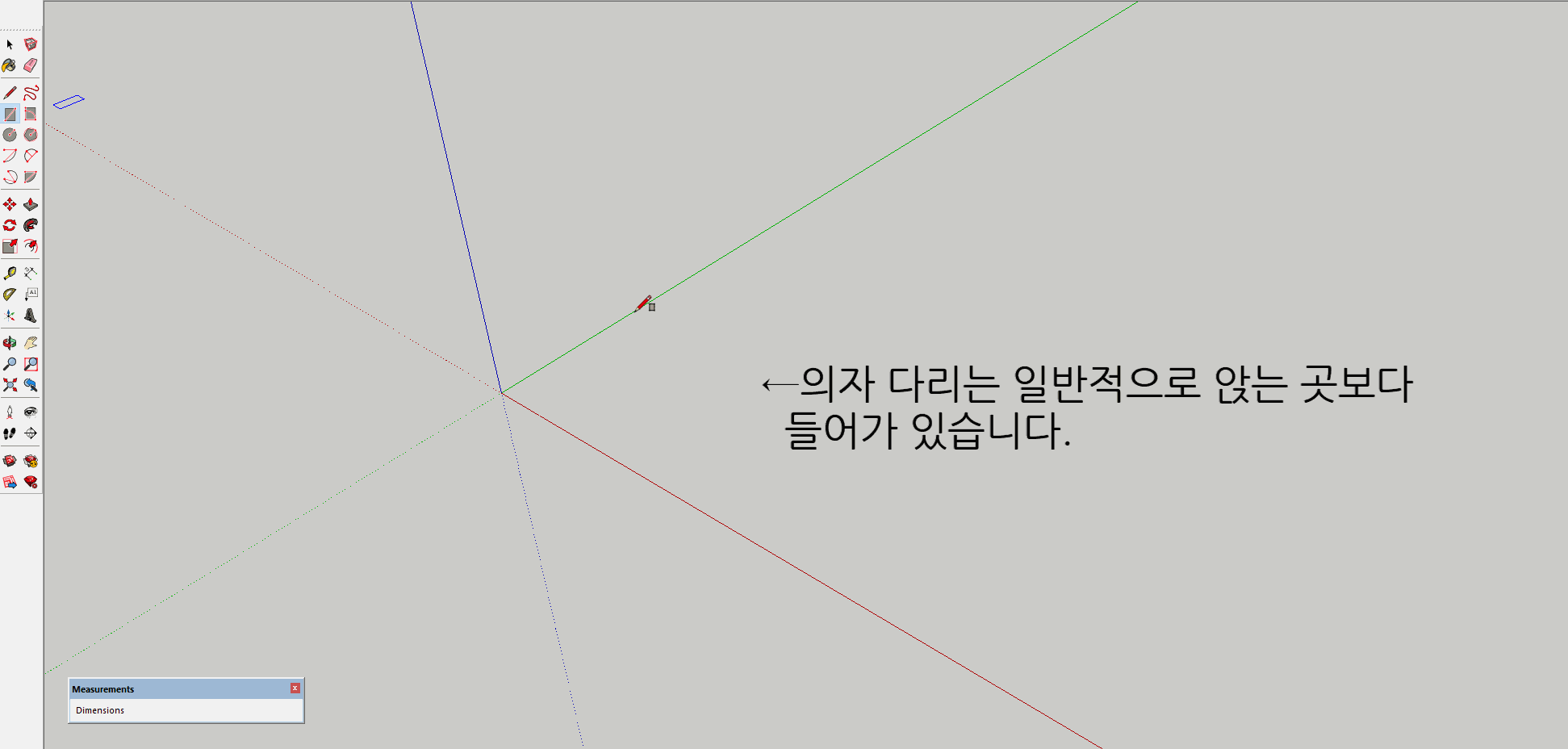

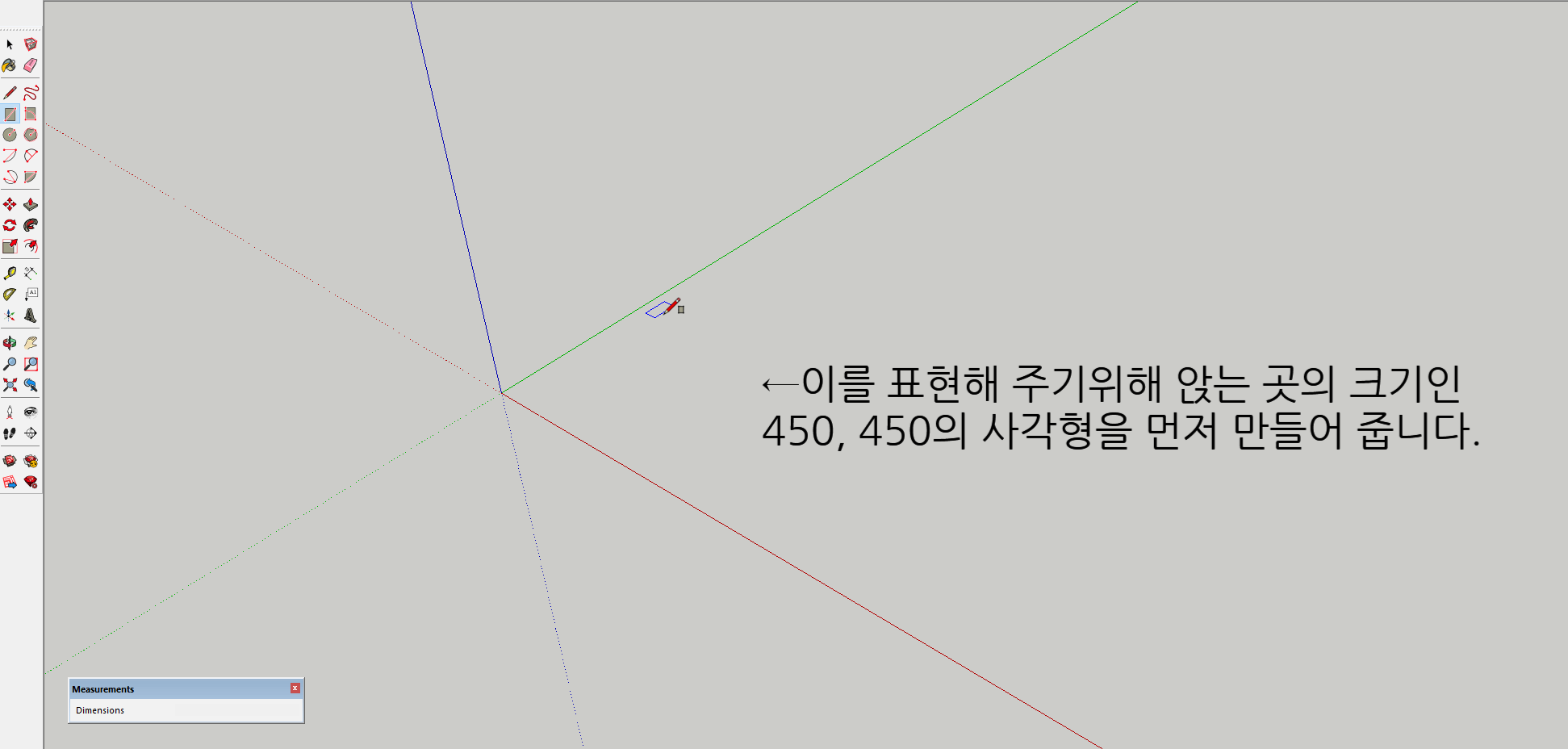

• 의자다리는 일반적으로 의자의 앉는 부분보다 들어가 있으므로 이를 표현해주는데 초점을 맞춰야합니다. 기준점을 잡기 위해 앉는 곳의 크기인 450, 450 의 사각형을 만드는 것부터 시작합니다.

1. Rectangle 아이콘 클릭(단축키 R)

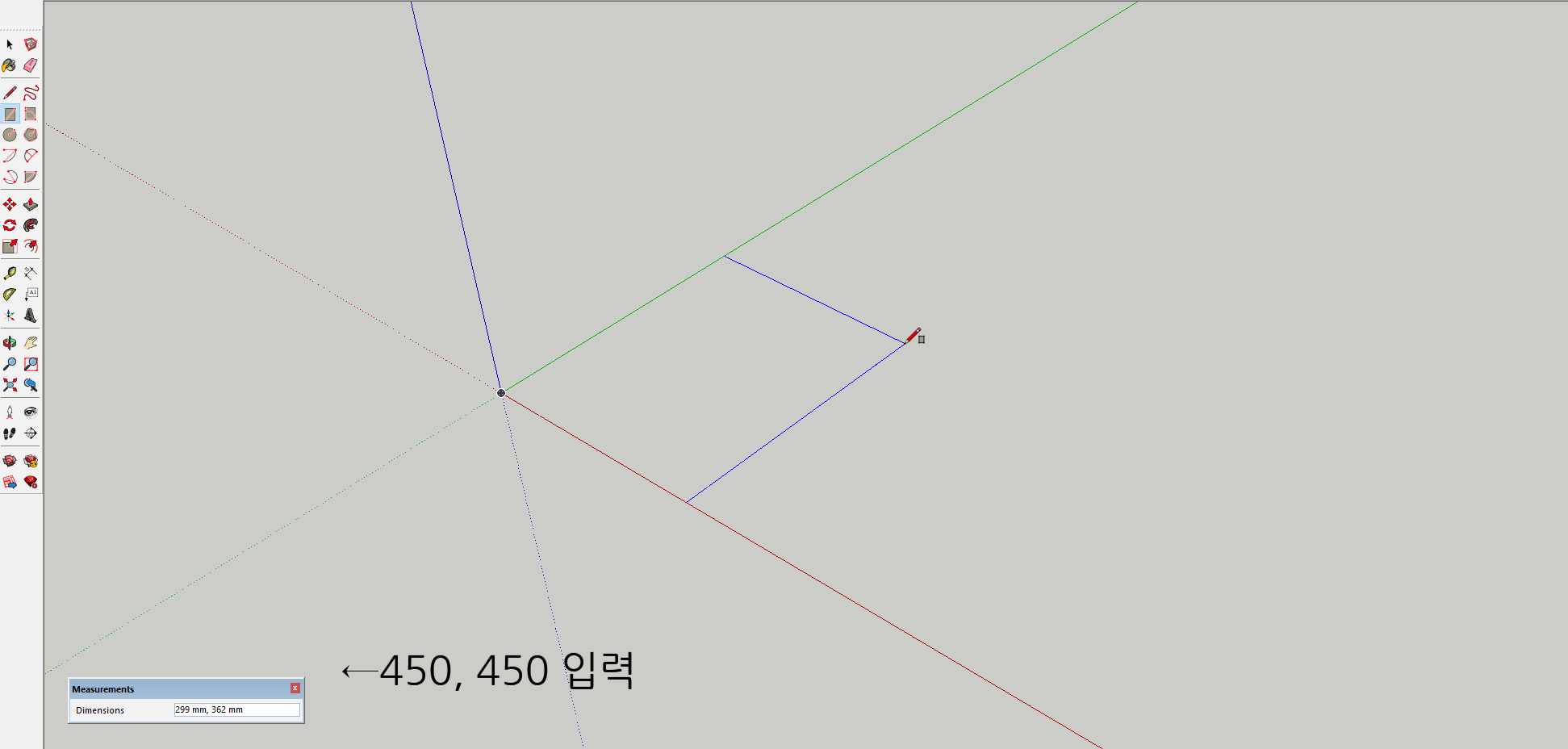

2. 기준점 선택 후 키보드의 키패드로 450,450 입력

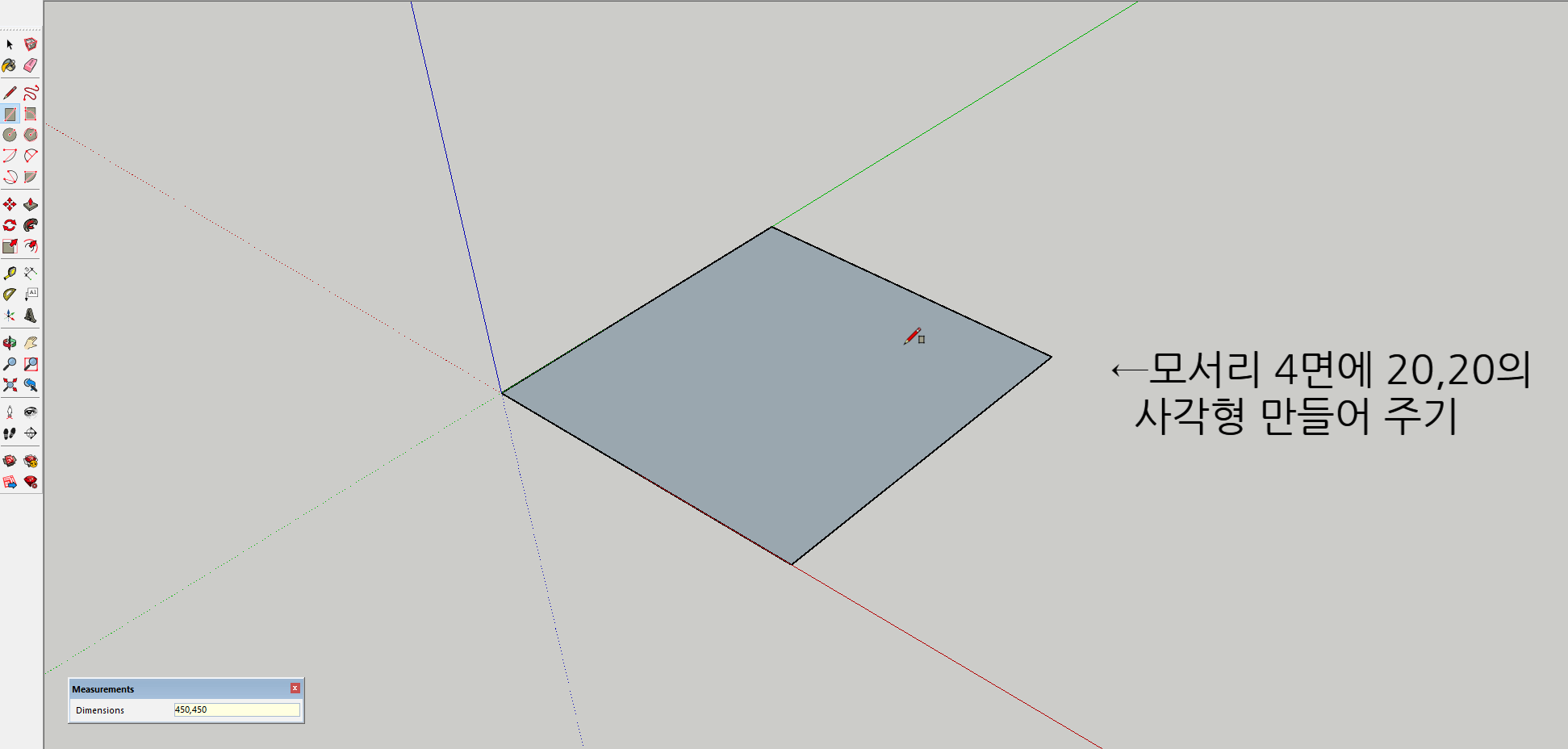

3. 450,450 의 정사각형 위의 각 모서리에 20,20 의 작은 사각형 만들기

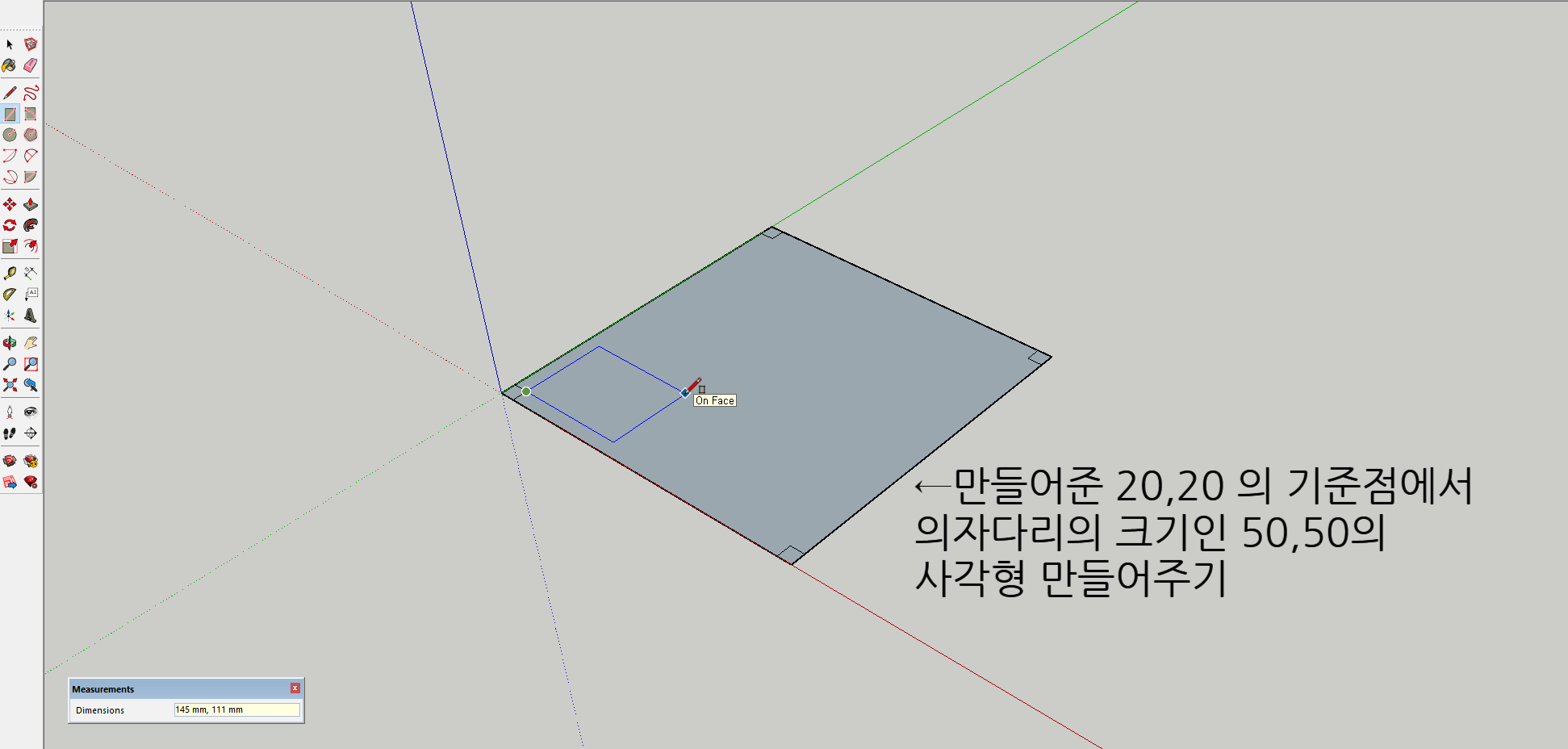

4. Rectangle 도구를 사용하여 20,20의 각 모서리에 50,50의 사각형 만들기

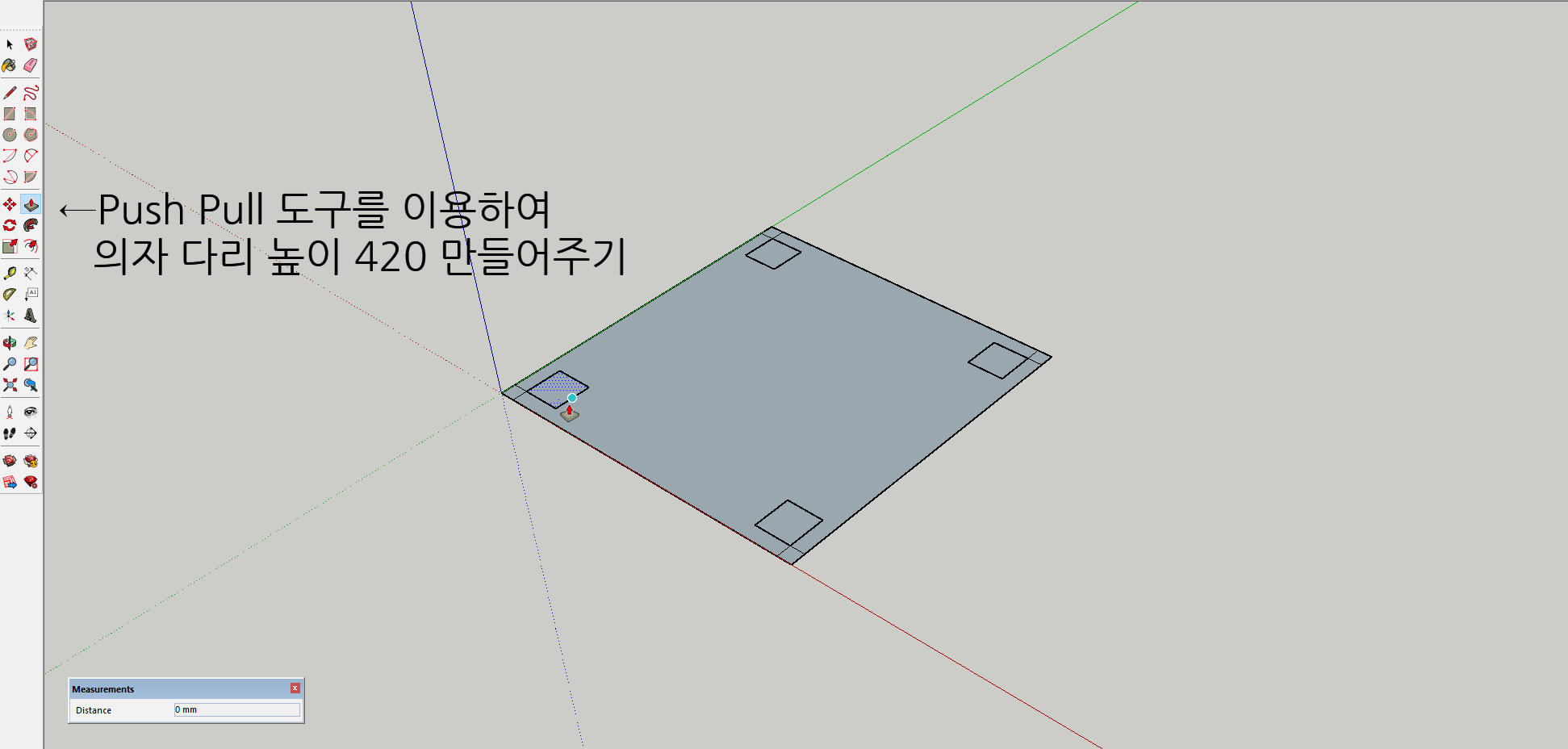

5. Push Pull 도구 선택

6. 50,50의 사각형을 선택하여 높이 420만큼 늘려주기

7. 입력창에 420 입력 후 엔터

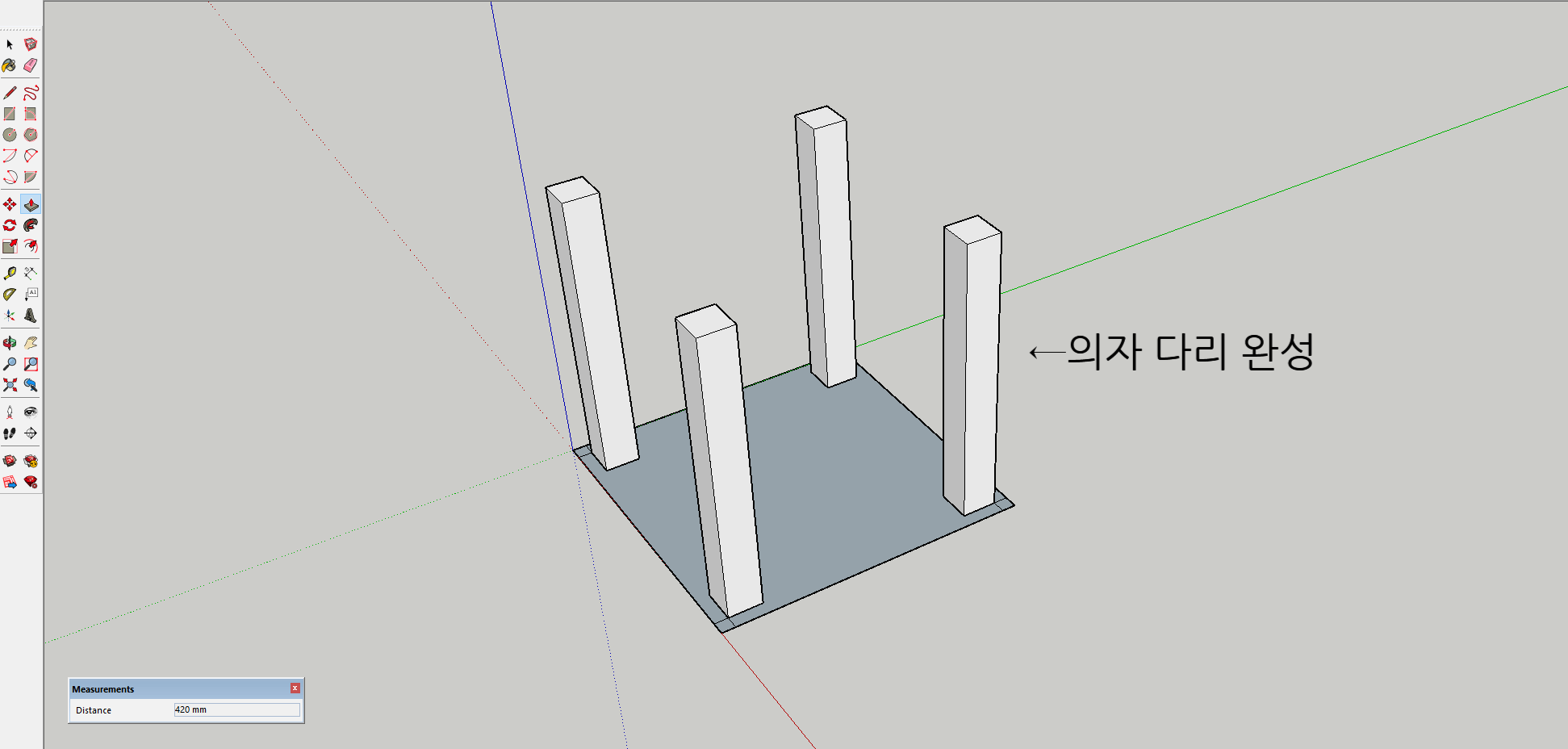

8. 의자 다리 완성





작업영상





2. 의자 앉는 곳 만들기

• 모델링을 할때 만들어준 모델들이 붙어있는 경우 서로 붙게 됩니다. 이렇게 되면 새로 만든 모델을 이동할 경우 기존 모델도 따라와 불편하게 되니 우선 만들어준 모델들을 그룹을 지어두는 것이 편합니다. 의자 앉는 곳을 만들기 전 기존에 만들어준 다리 4개를 그룹하는 것으로 시작하겠습니다.

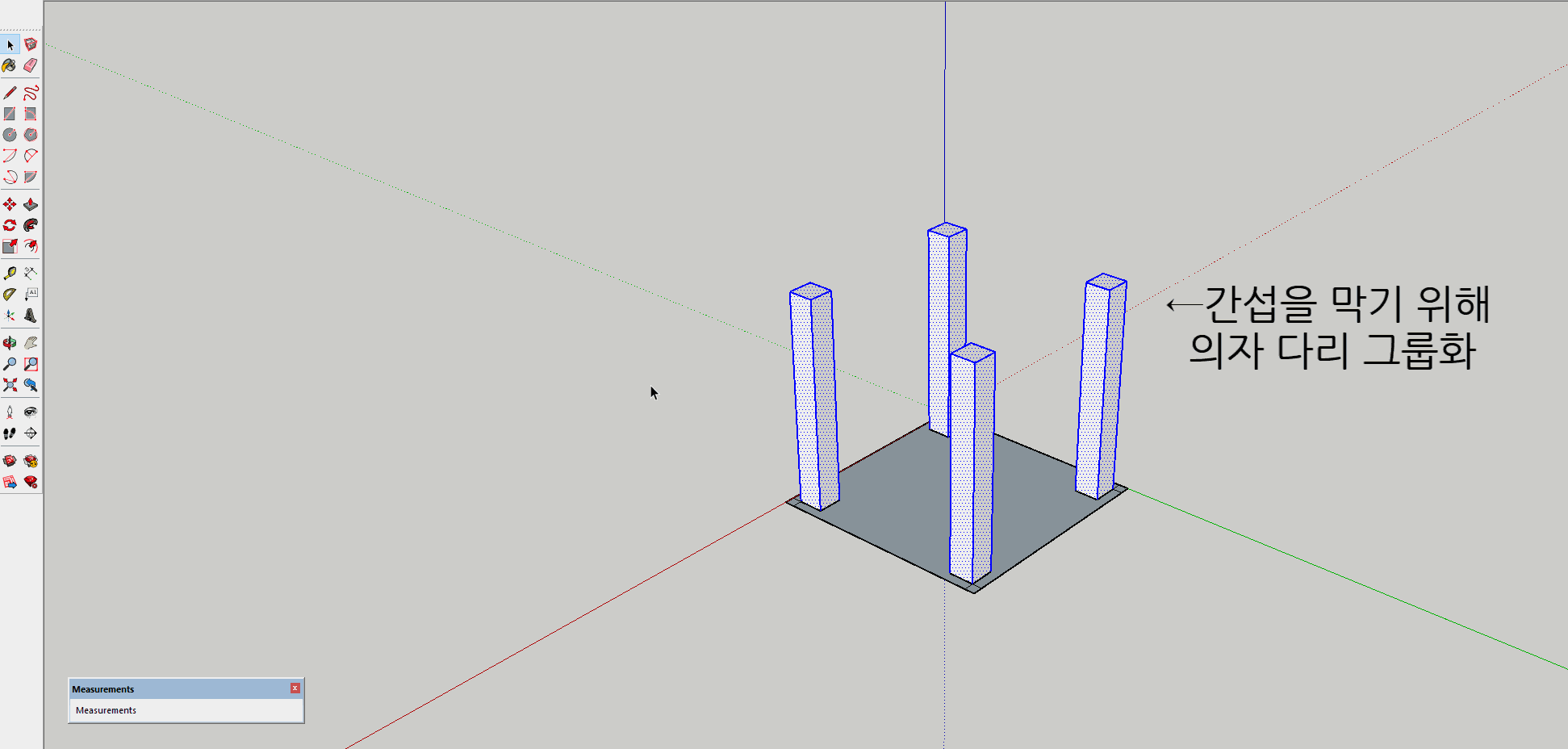

2-1 : 만들어준 다리 그룹화

1.Select tool 선택

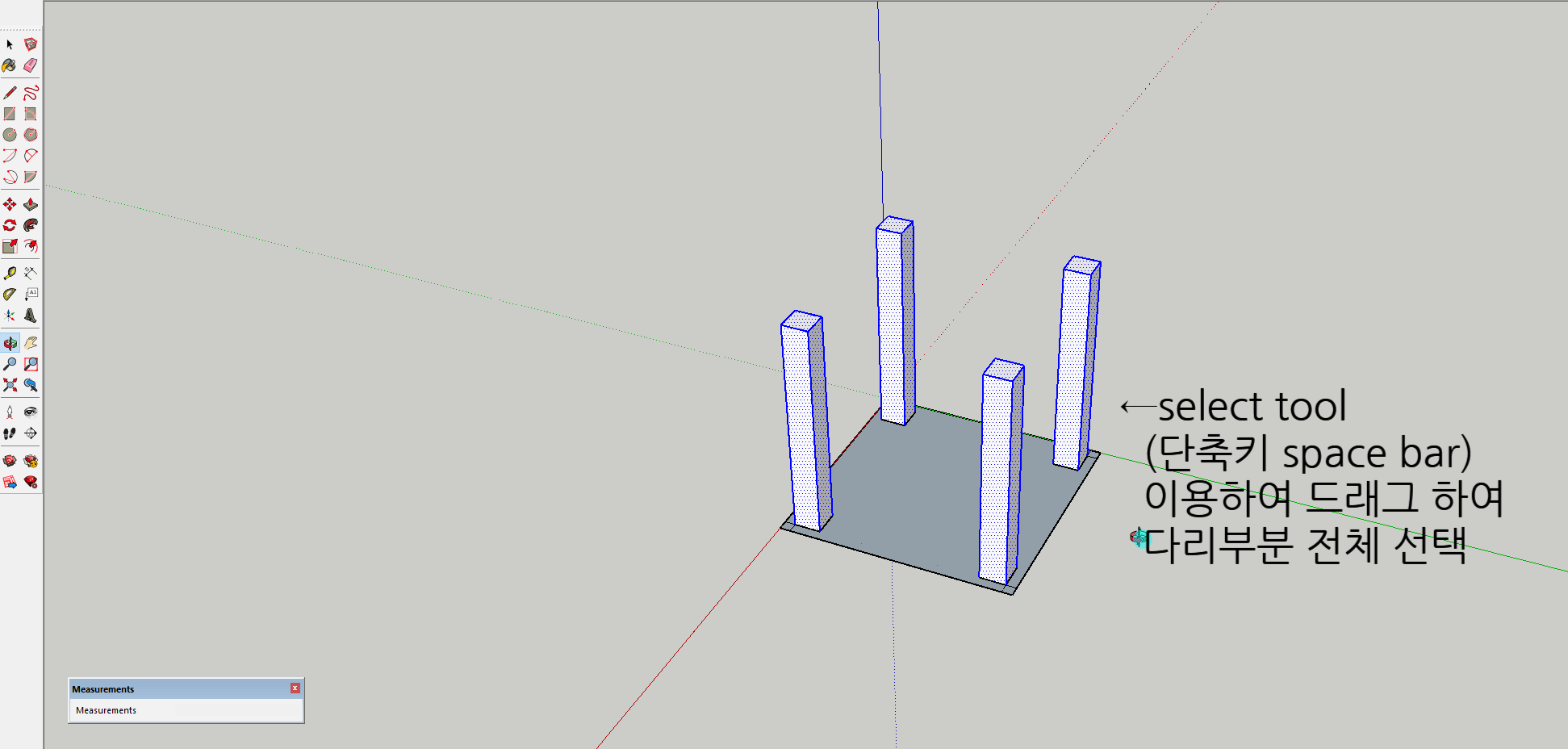

2. 만들어준 의자다리 4개를 드래그하여 선택

3. 마우스 오른쪽 버튼 클릭

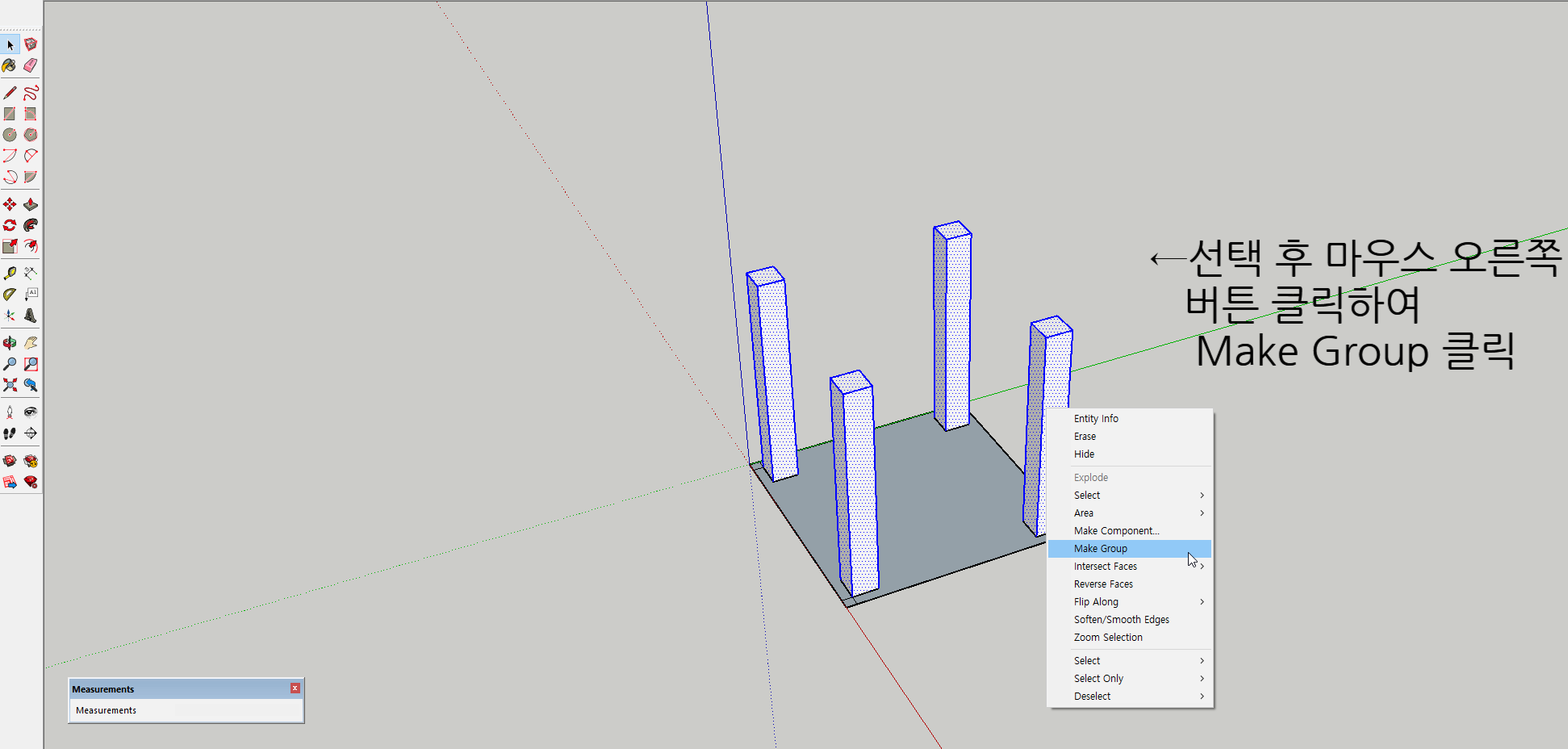

4. Make Group클릭 (그룹화)



2-2 : 사각형 도구의 가운데 시작 기능을 활용하여 앉는 곳 만들기

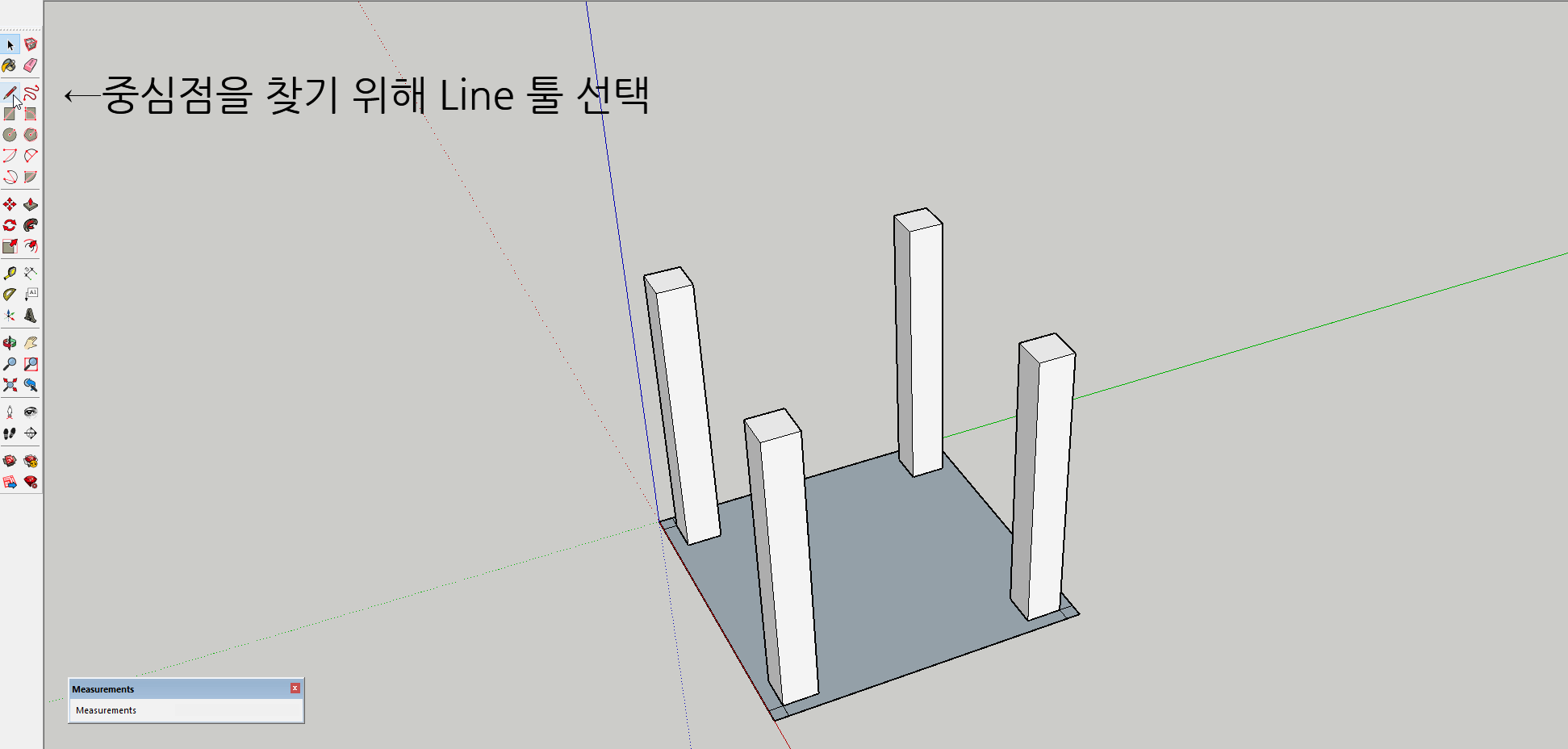

1. 라인 툴 선택 (단축키 L)

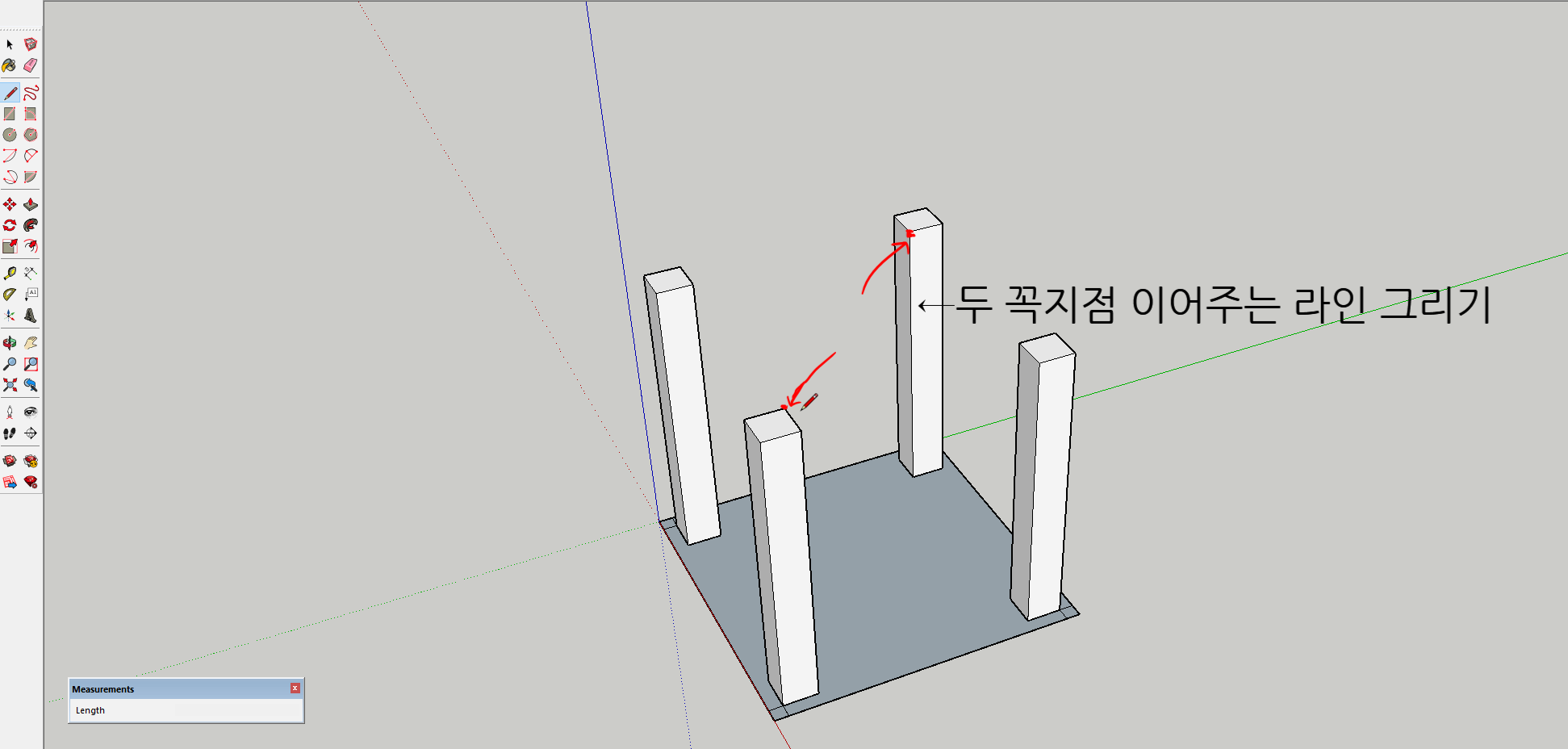

2. 서로 대각선 위치에 있는 다리 두개의 모서리를 라인으로 연결

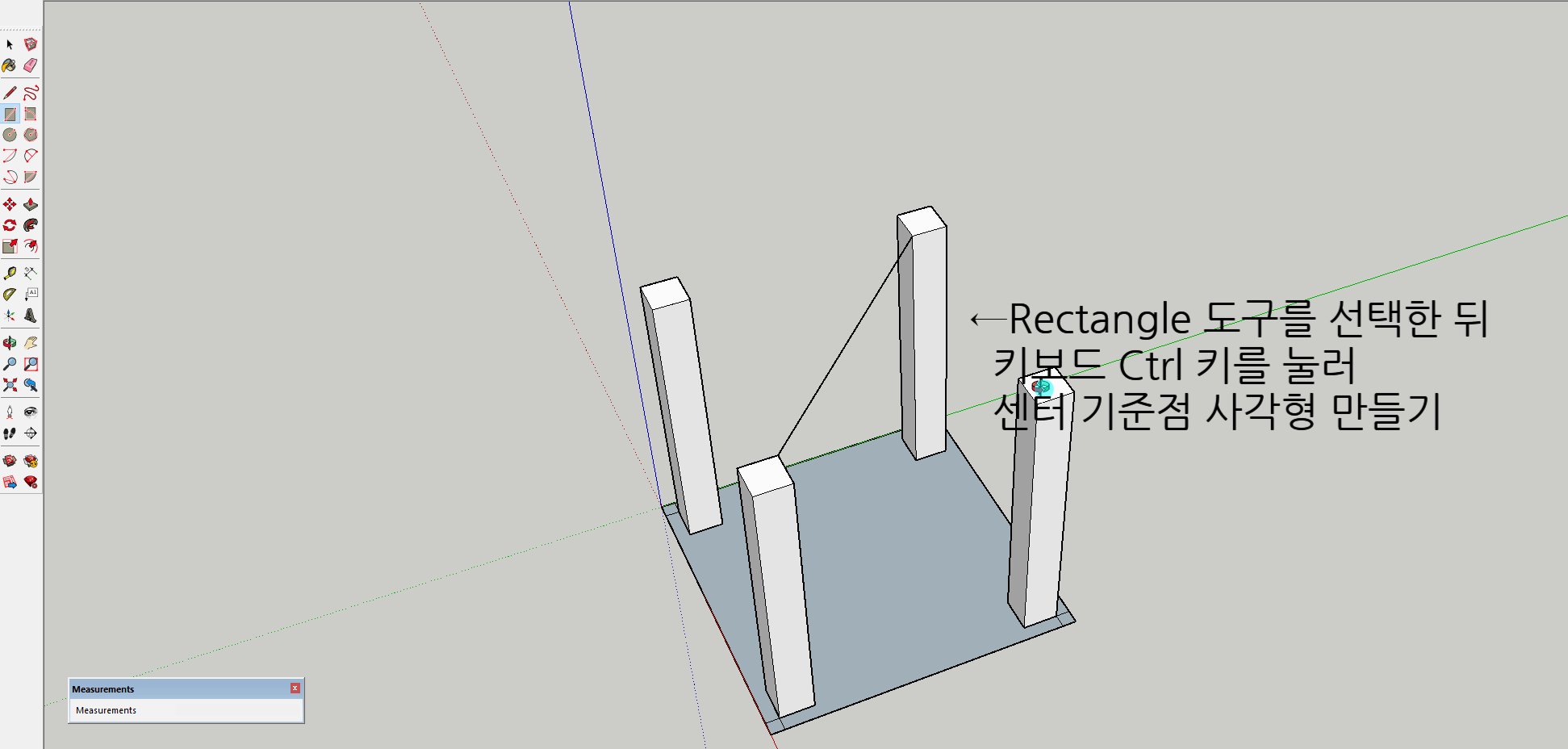

3. Rectangle 도구 선택

4. 키보드의 Ctrl 버튼 눌러 기준점 가운데로 변경

5. 그어준 라인의 센터부분으로 커서를 이동 (자동 스냅됨)

6. Center 에서 마우스 왼쪽 버튼 클릭

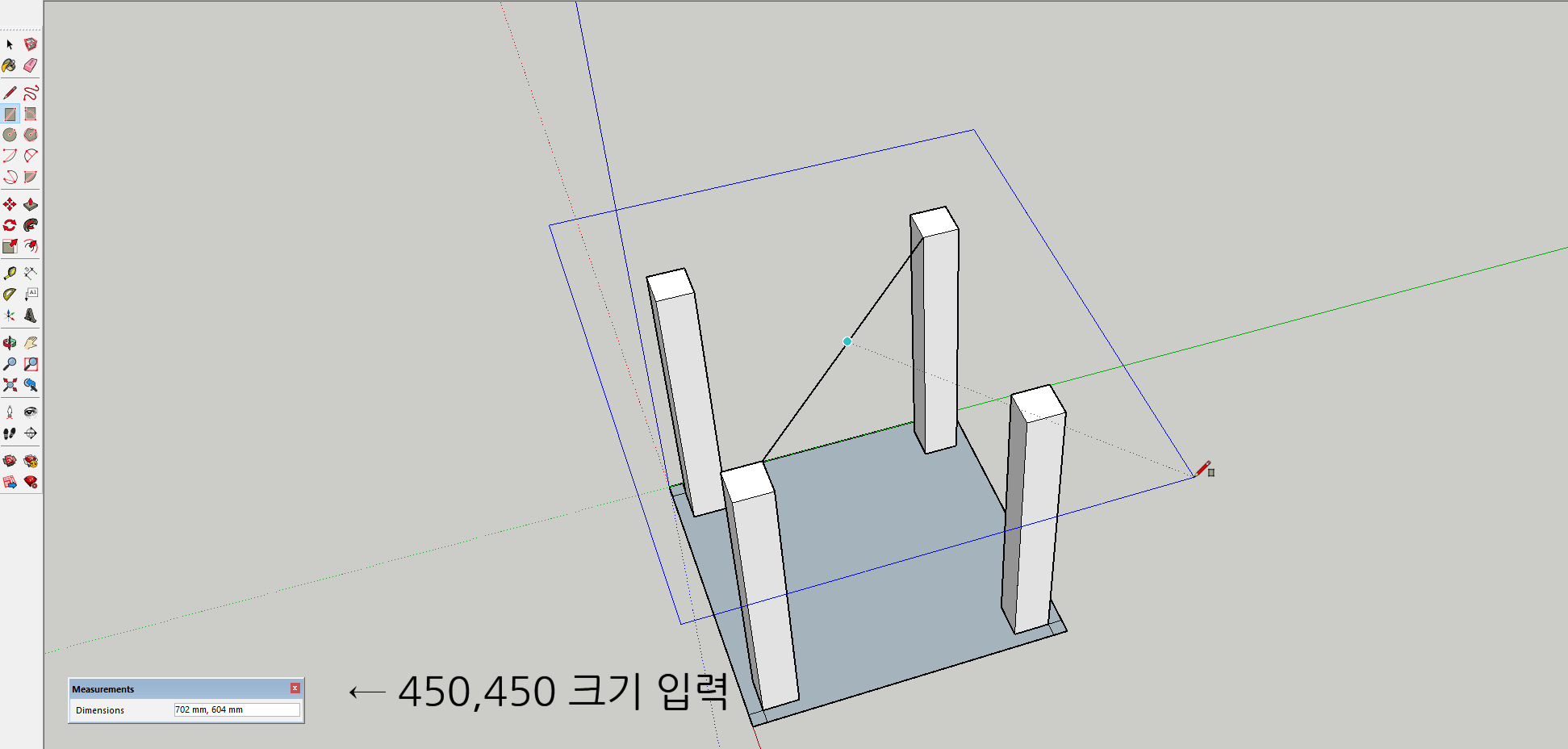

7. 450,450 크기 입력

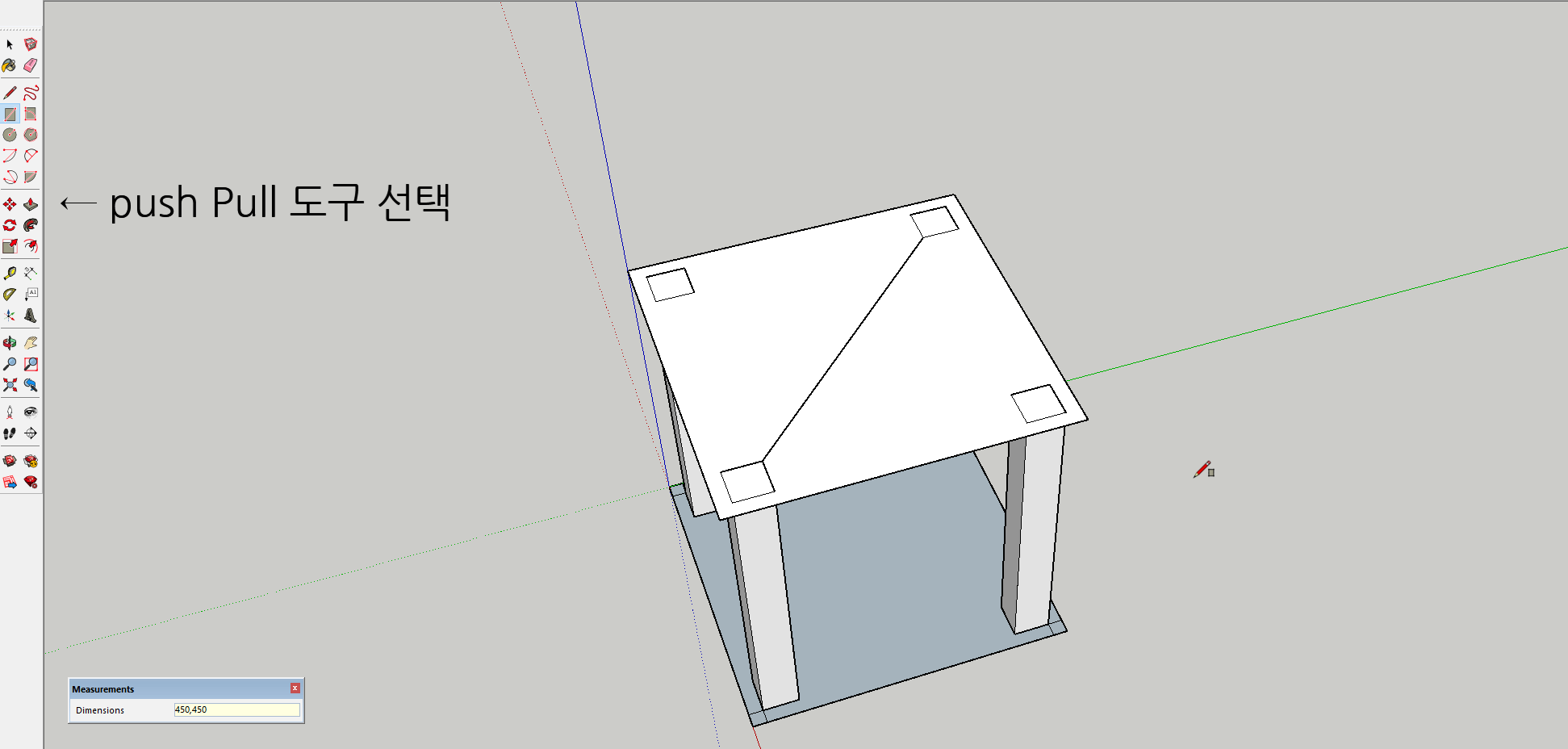

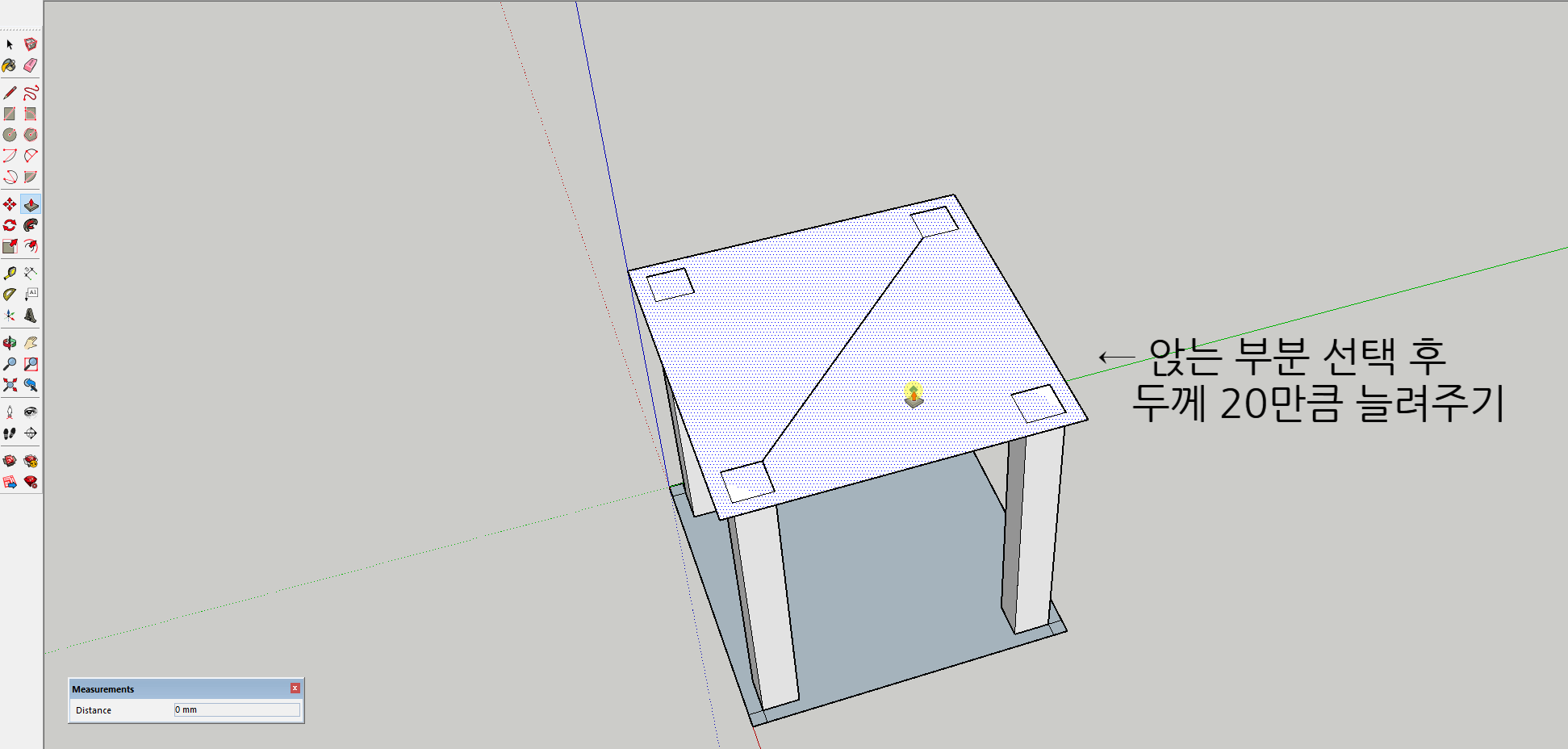

8. Push Pull 도구 선택

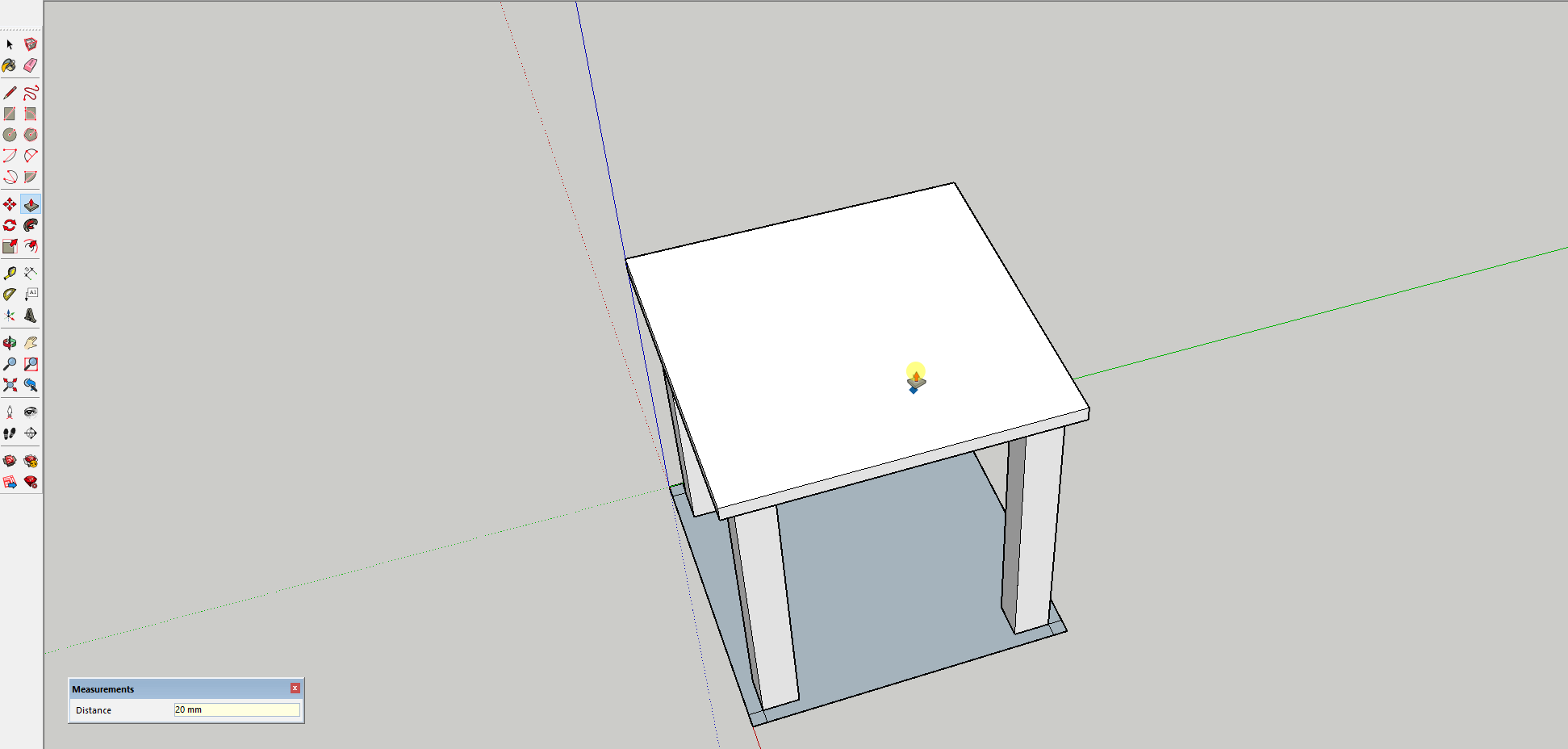

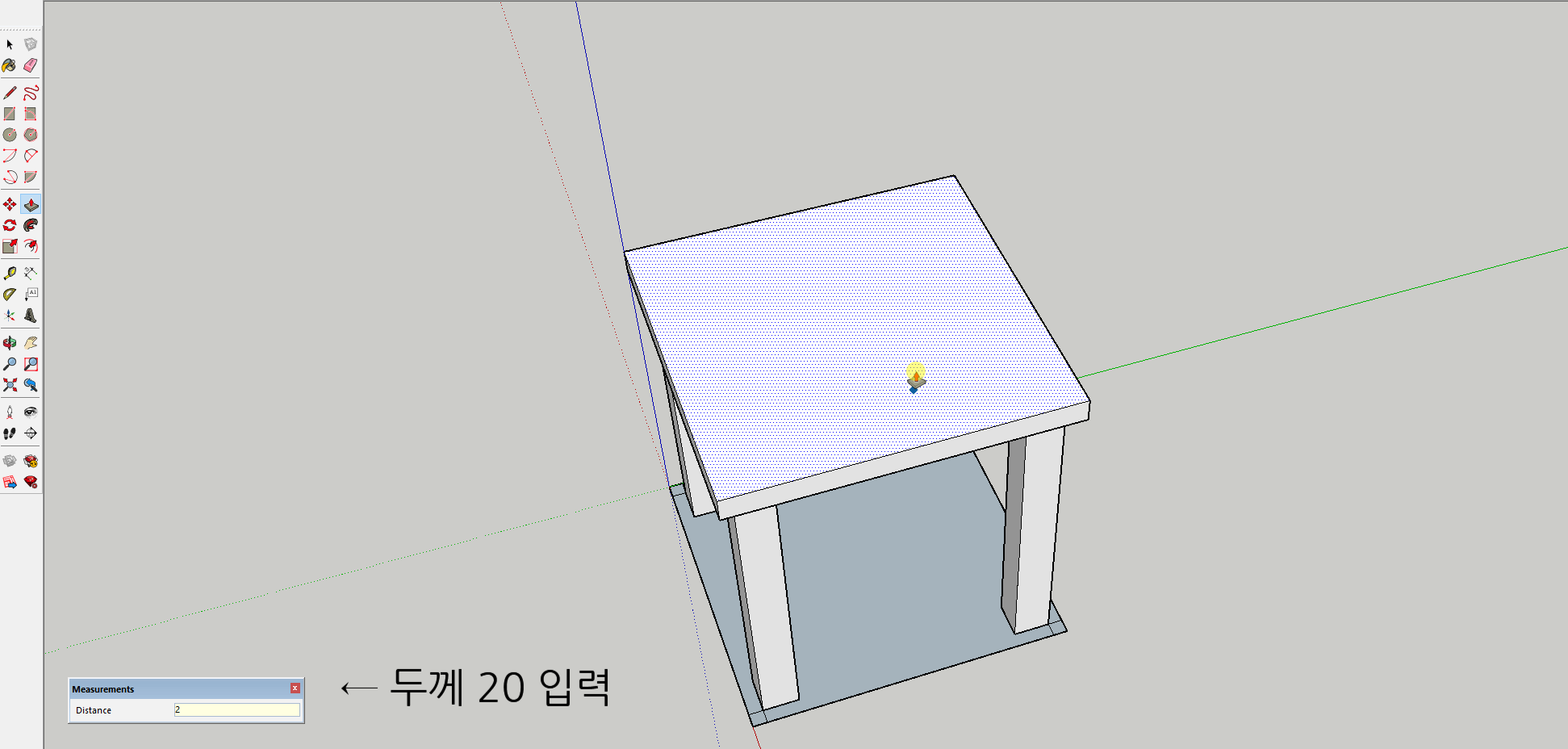

9. 만들어준 450 정사각형 선택 하여 두께 20 입력 후 엔터

10. 완성



작업영상



3. 등받이 만들기

• 모델링을 할때 만들어준 모델들이 붙어있는 경우 서로 붙게 됩니다. 이렇게 되면 새로 만든 모델을 이동할 경우 기존 모델도 따라와 불편하게 되니 우선 만들어준 모델들을 그룹을 지어두는 것이 편합니다. 의자 앉는 곳을 만들기 전 기존에 만들어준 다리 4개를 그룹하는 것으로 시작하겠습니다.

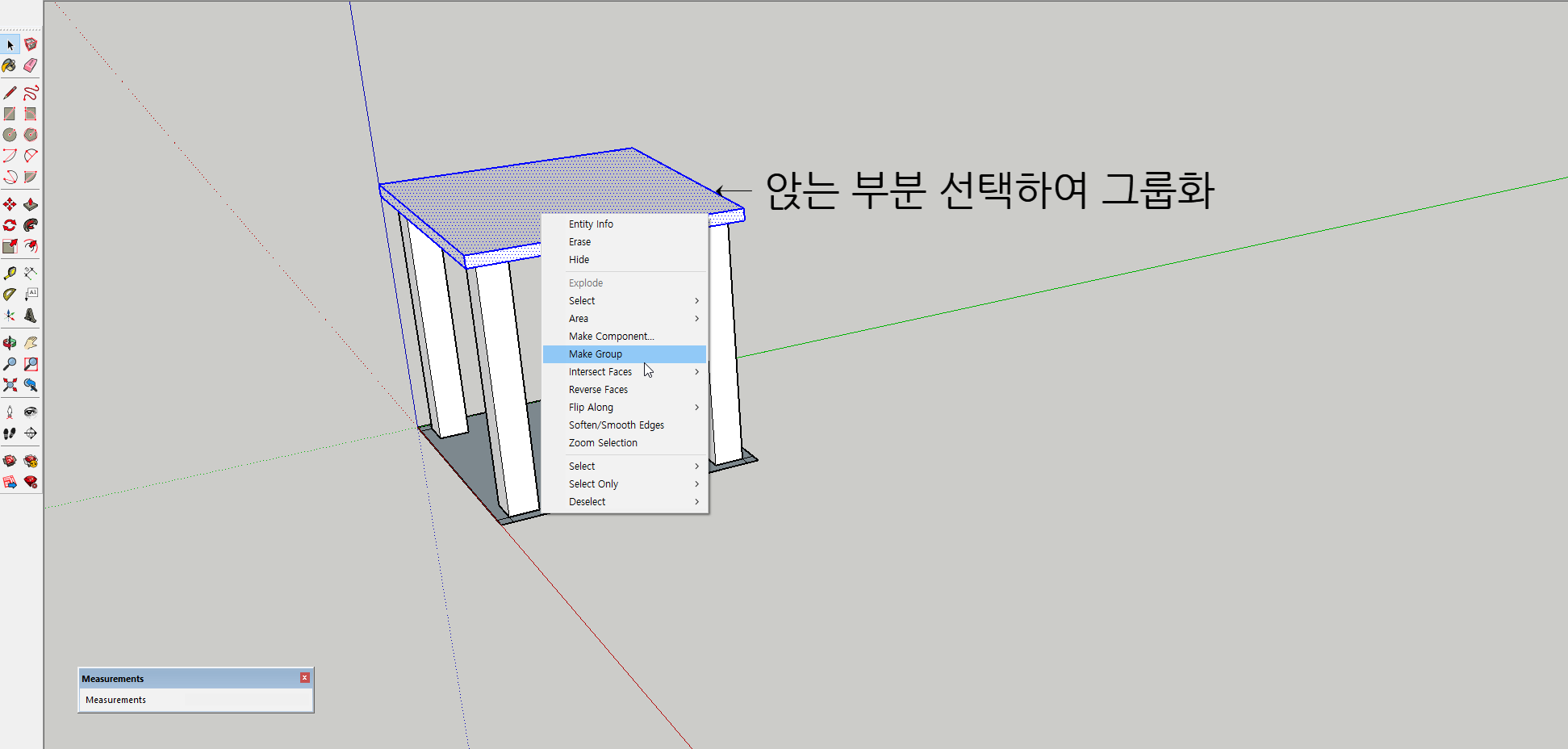

3-1 : 등받이 만들기 전 의자 앉는 곳 그룹화

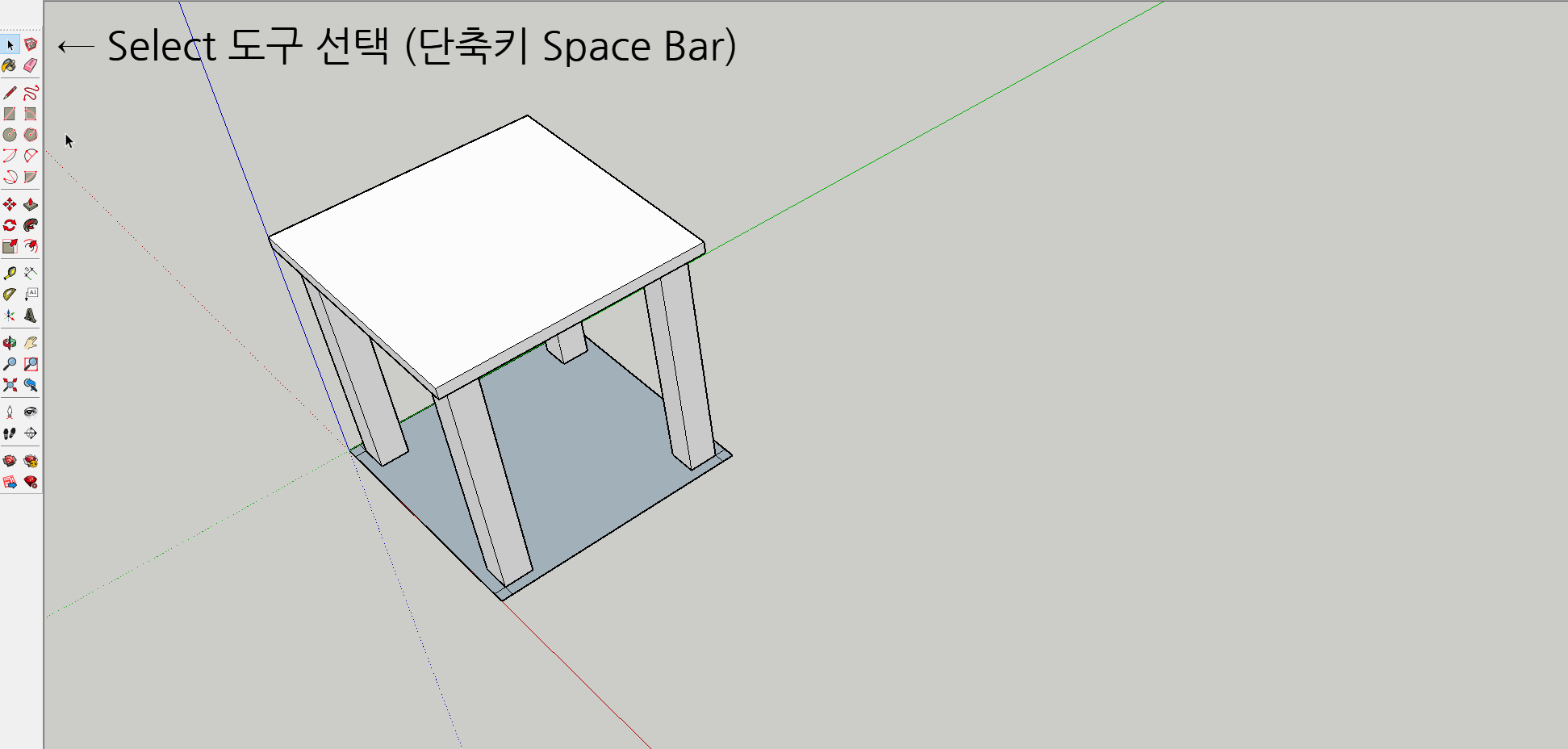

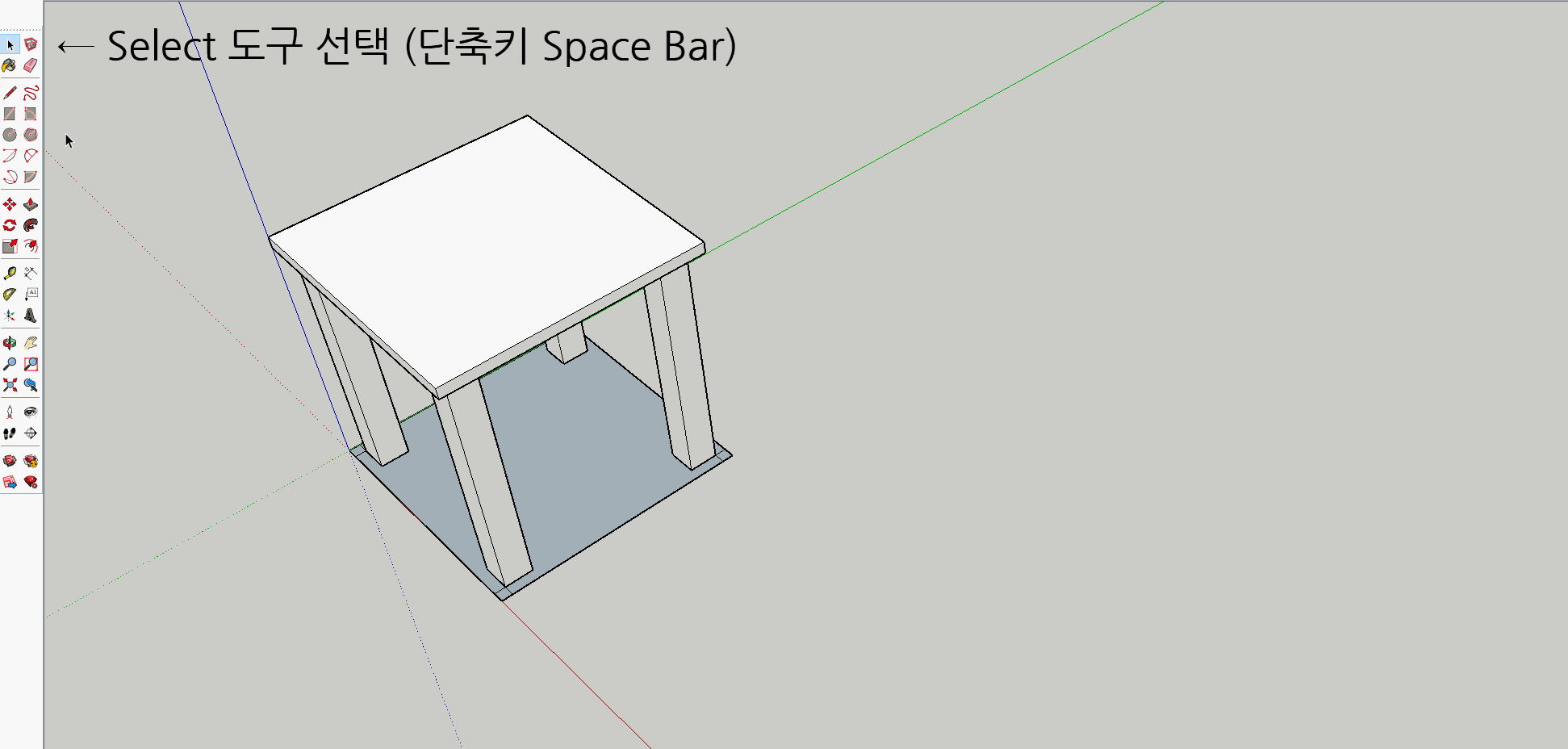

1. Select 도구 선택 (단축키 Space Bar)

2. 만들어준 앉는 앉는 부분 선택

3. 마우스 오른쪽 버튼 클릭

4. Make Group 선택



3-2 : 등받이 기둥 만들기

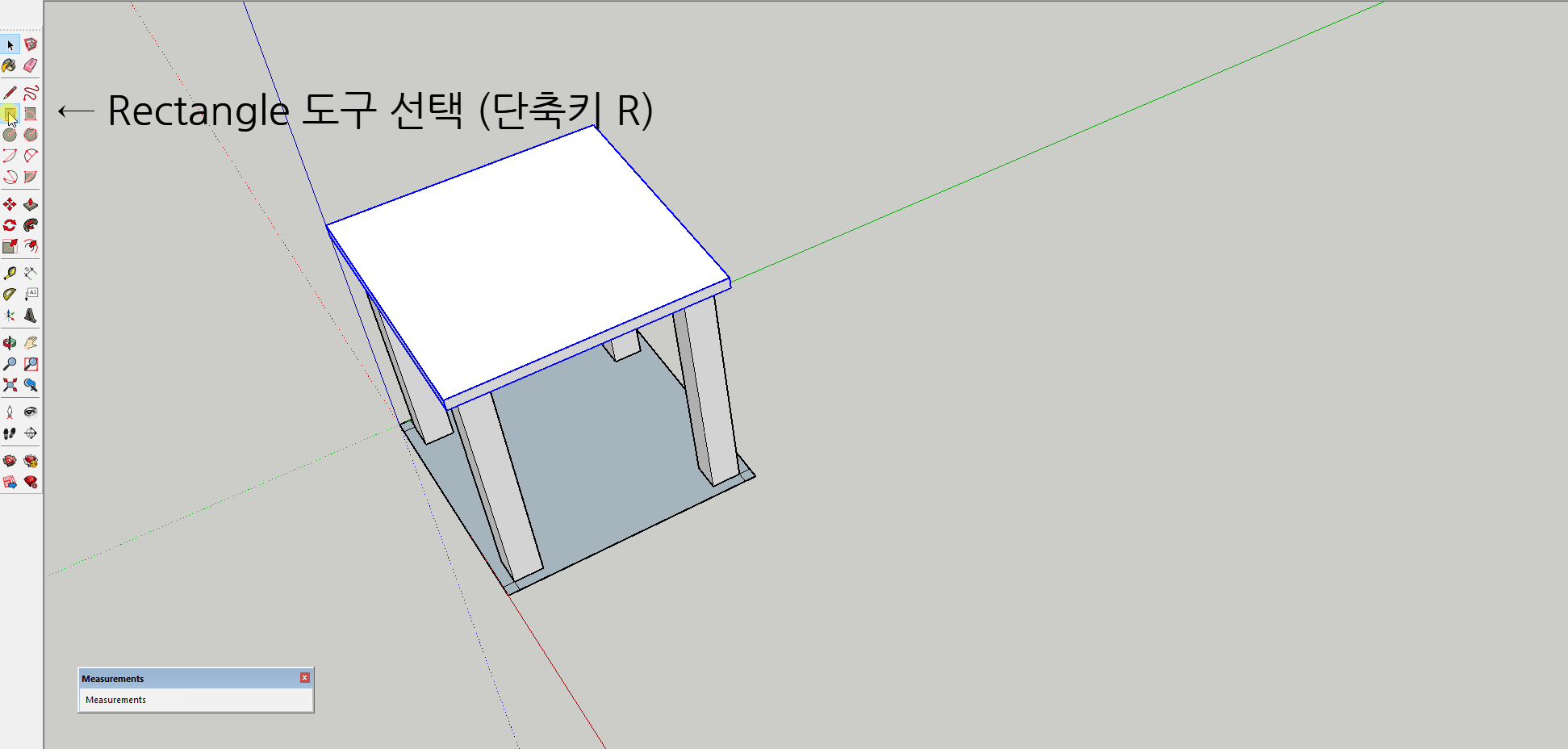

1. Rectangle 도구 선택 (단축키 R)

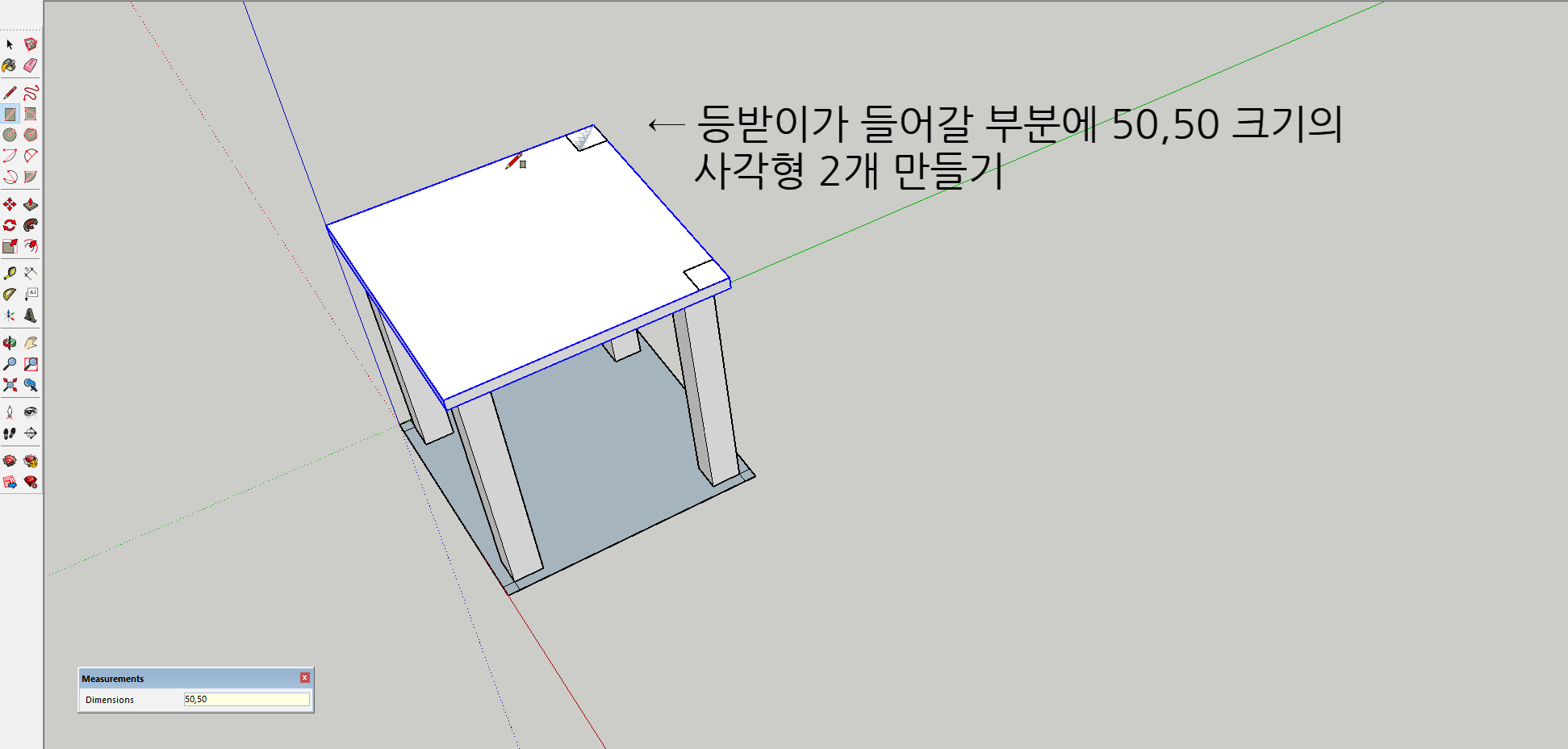

2. 등받이가 들어갈 부분에 50,50 크기의 사각형 2개 만들기

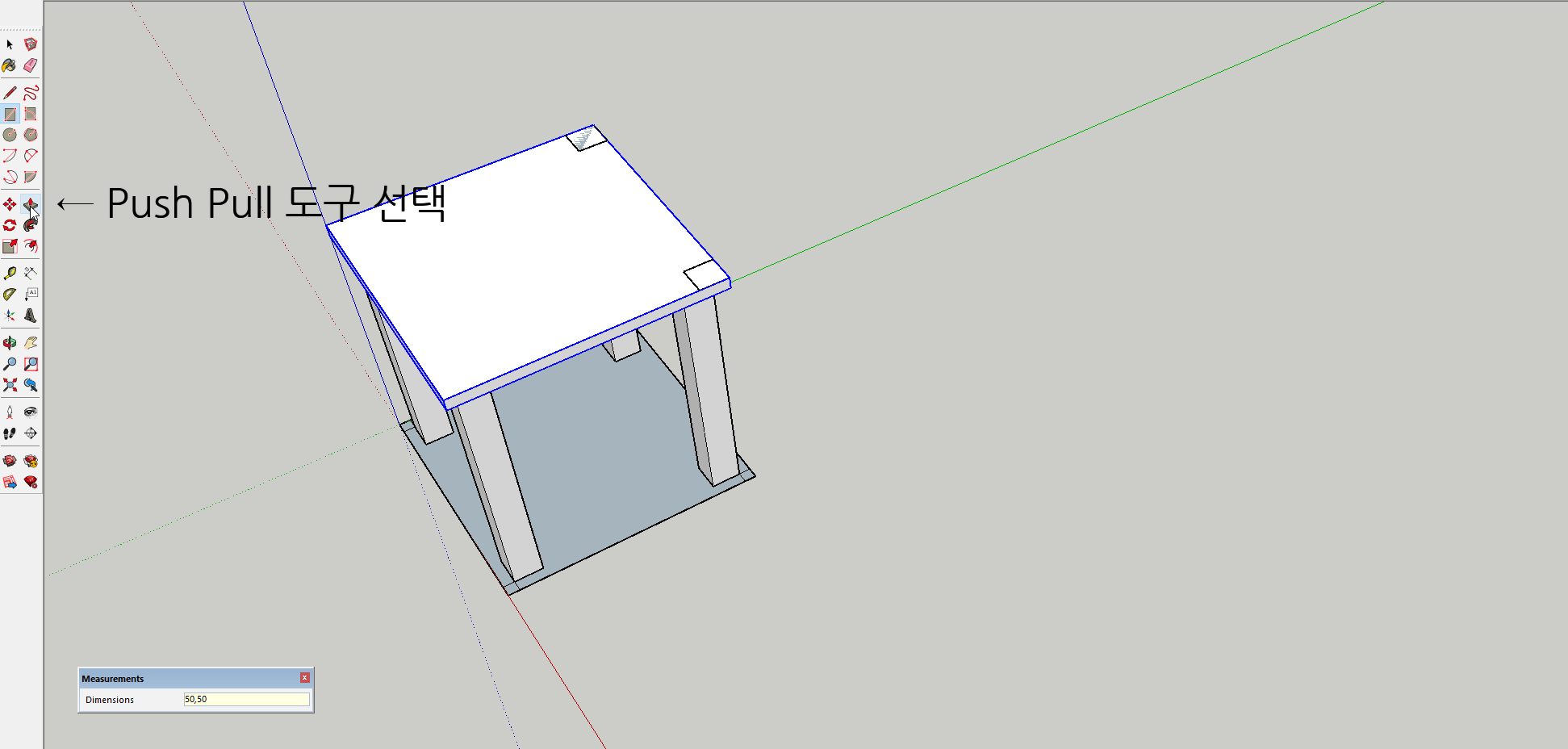

3. Push Pull 도구 선택

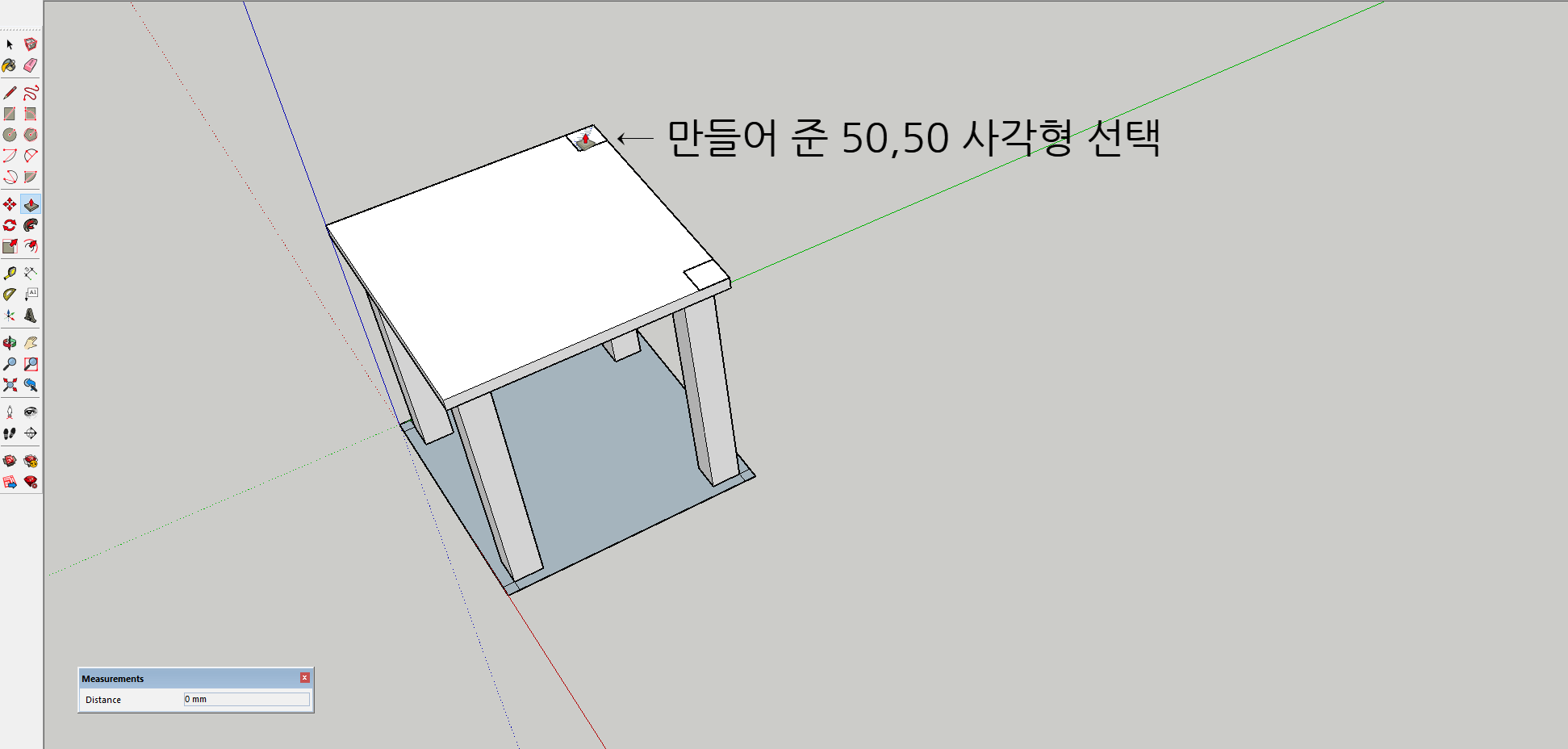

4. 만들어 준 50,50 사각형 선택

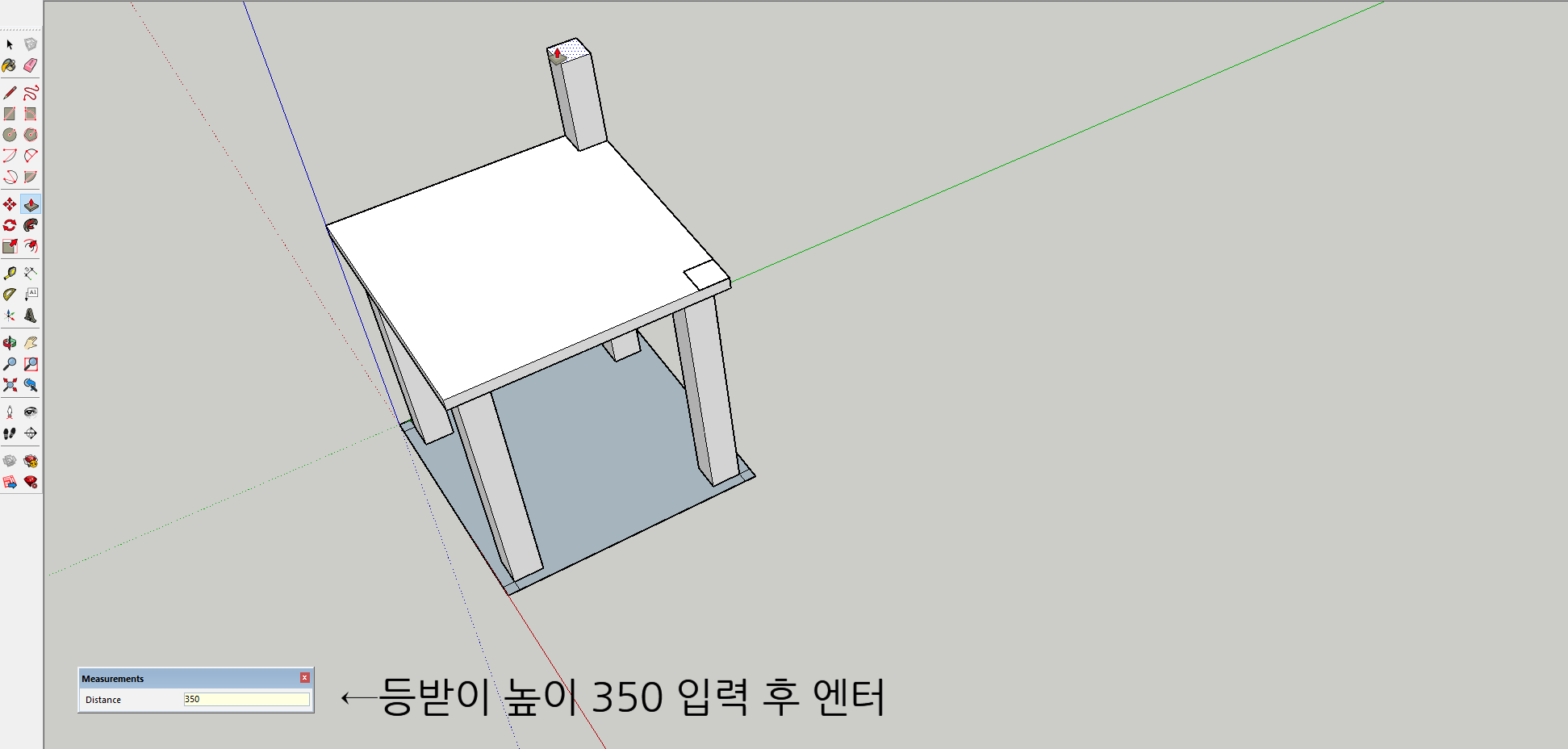

5. 등받이 높이 350 입력 후 엔터

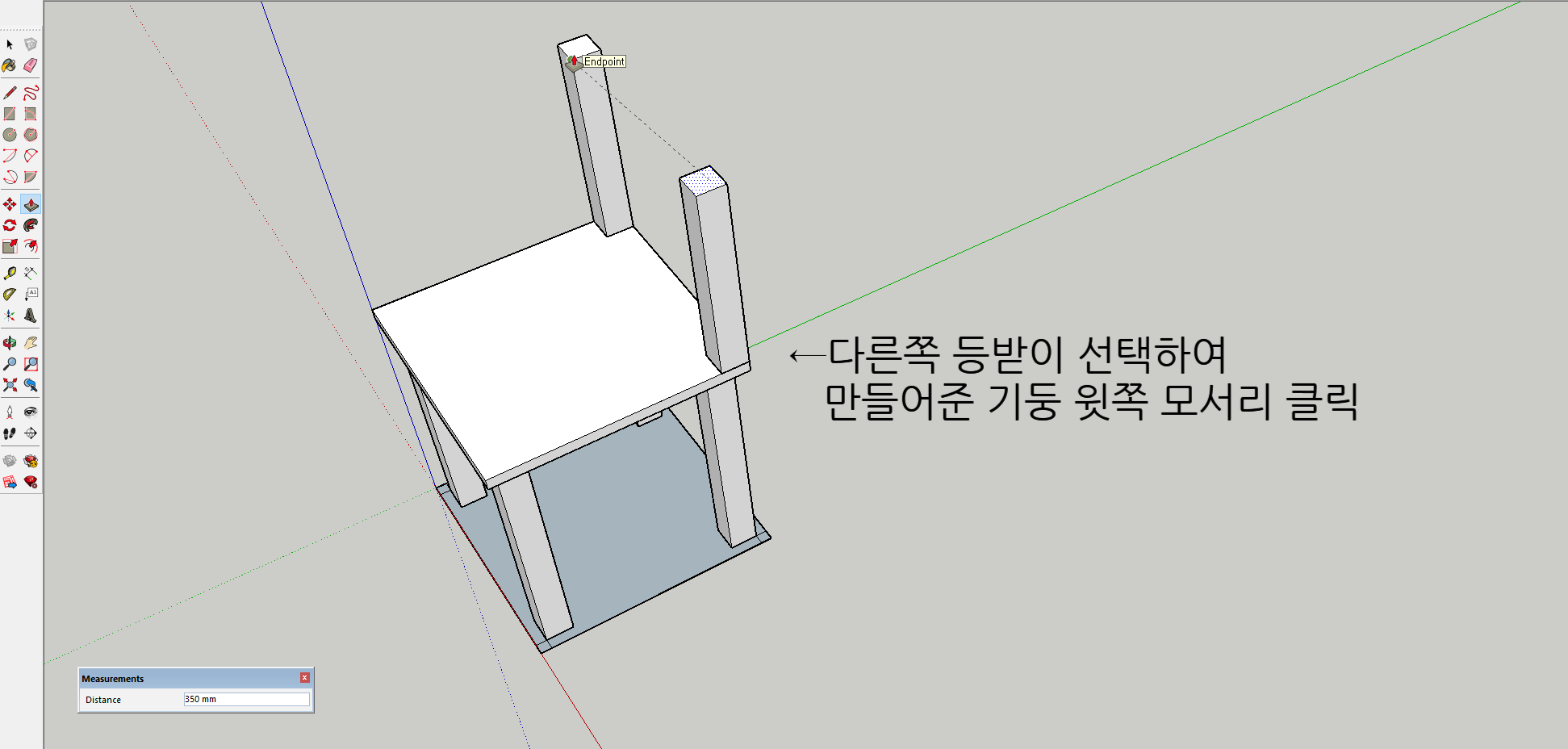

6. 다른쪽 등받이 선택하여 높이를 만들어준 기둥 윗쪽 모서리 클릭

7. 기둥 완성



3-3 : 등받이 가로대  만들기

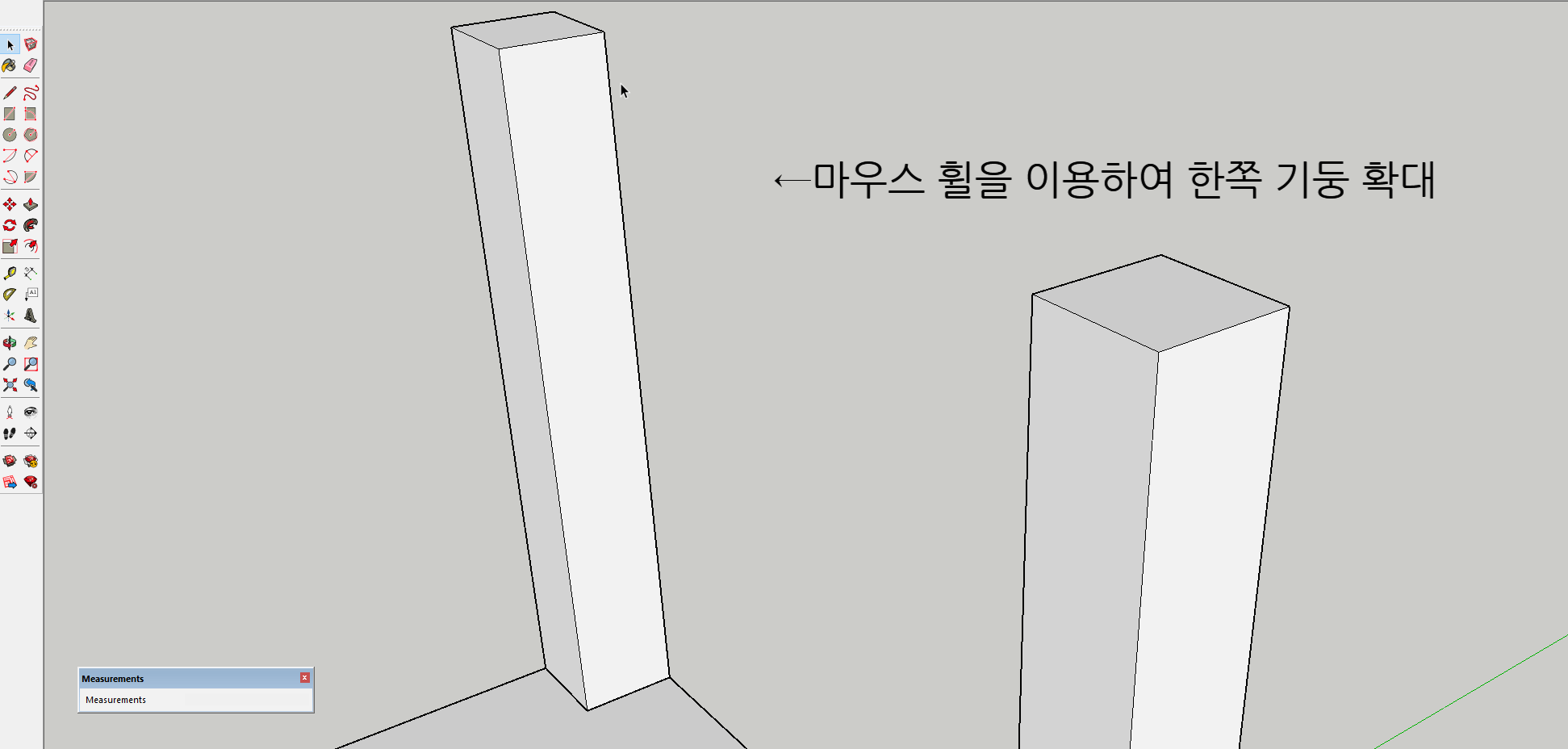

1. 마우스 휠을 이용하여 한쪽 기둥 확대

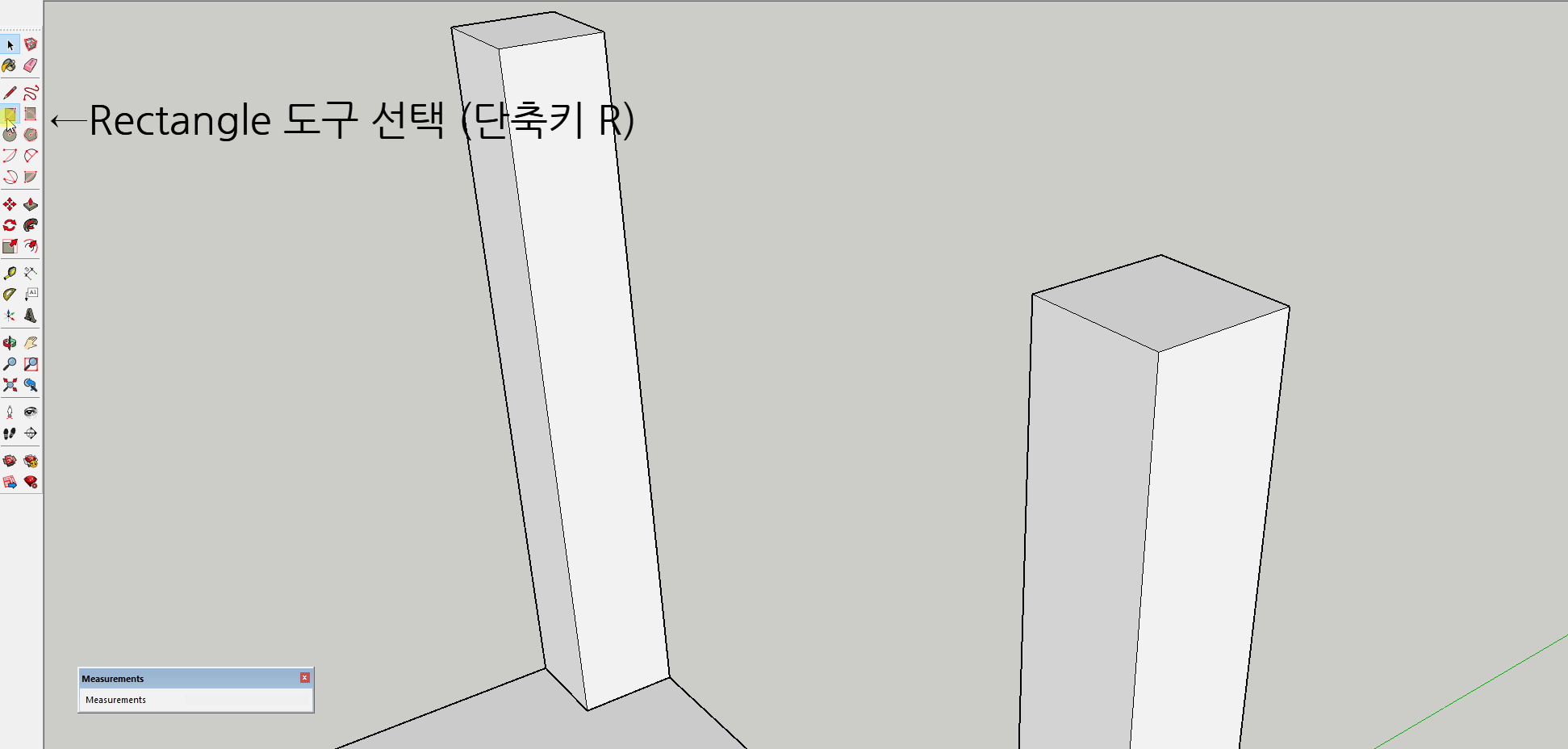

2. Rectangle 도구 선택 (단축키 R)

3. 가로대가 들어갈 부분에 50,50 사각형 5개 만들기

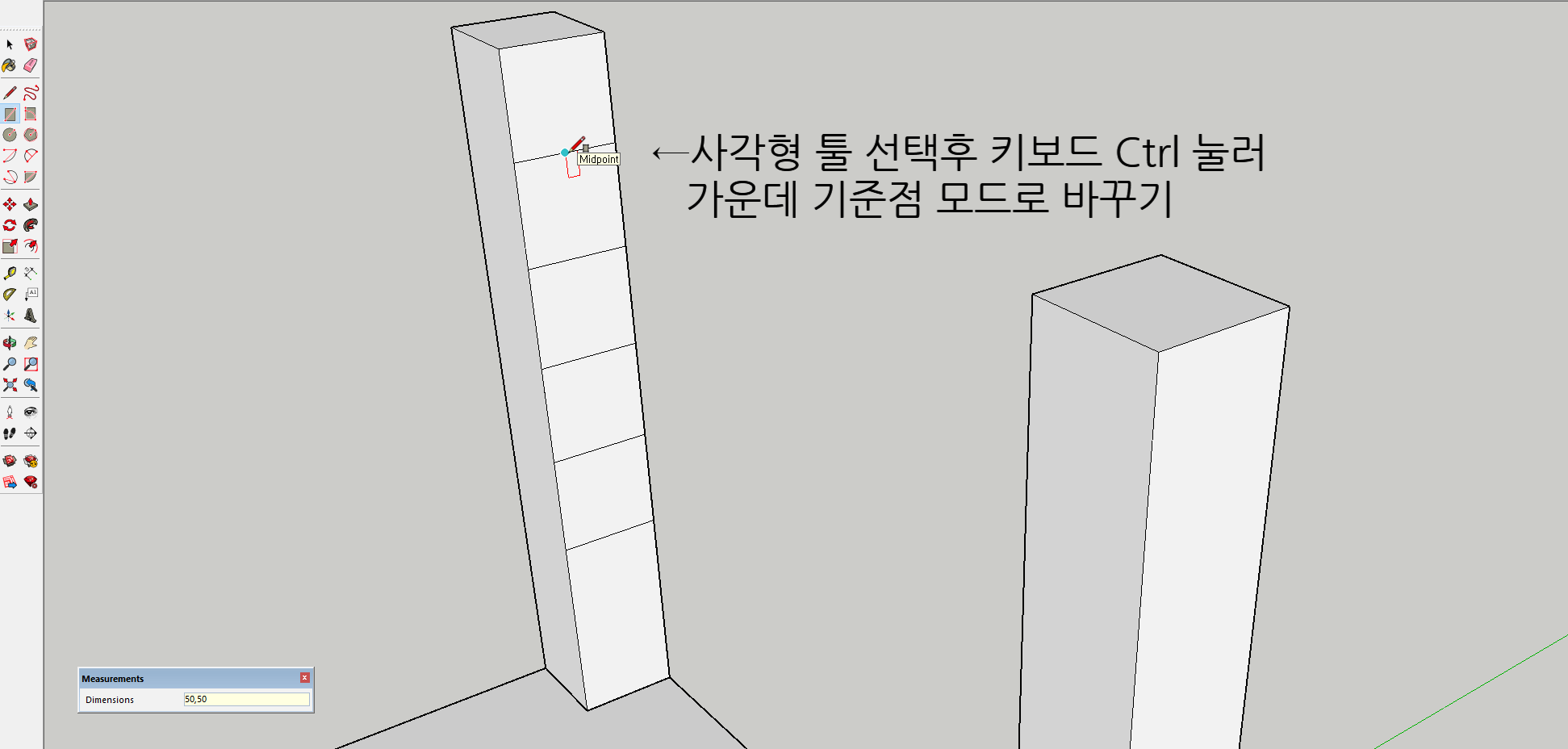

4. 키보드 Ctrl 버튼 누르기

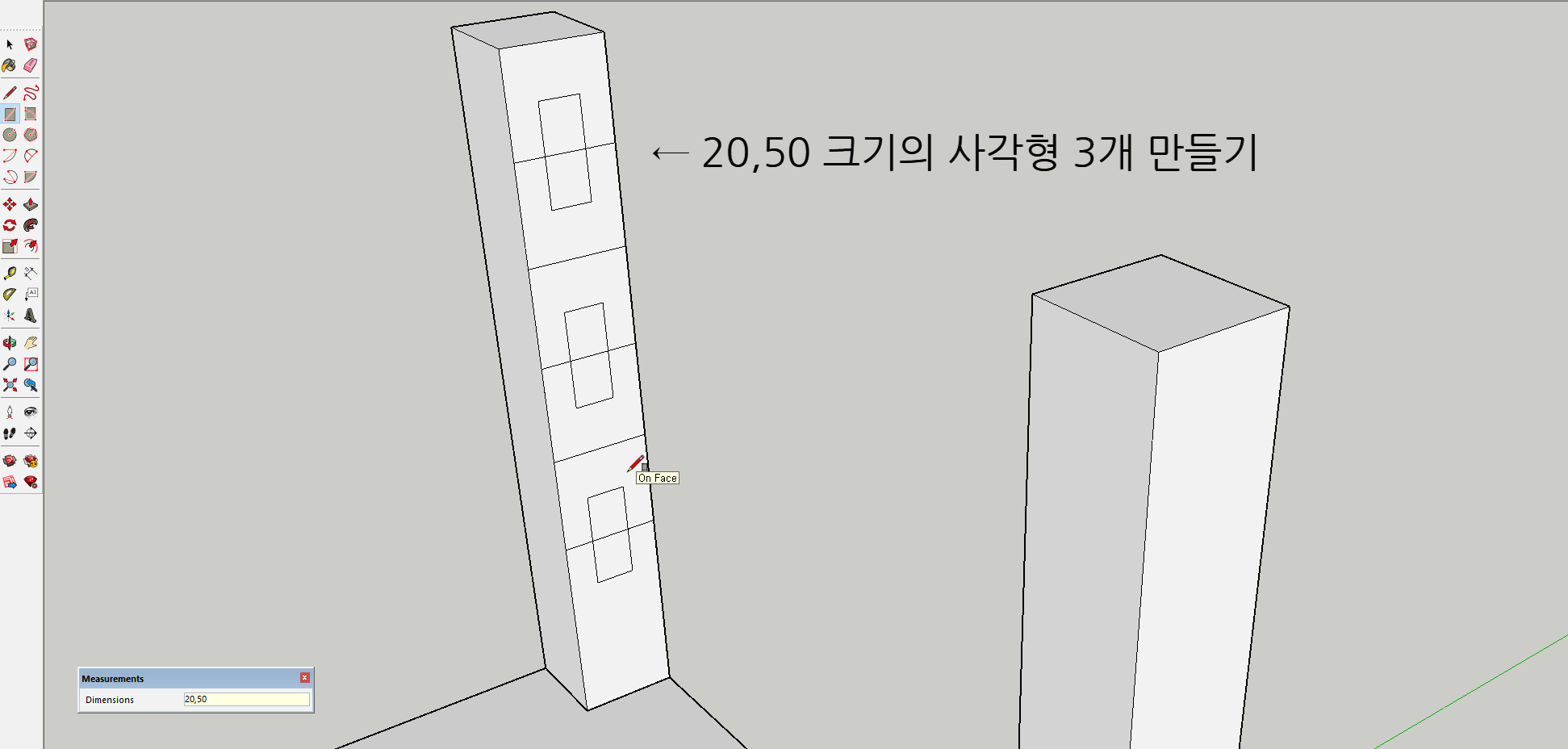

5. 50,50 사각형의 센터에 20,50 크기의 사각형 3개 만들기

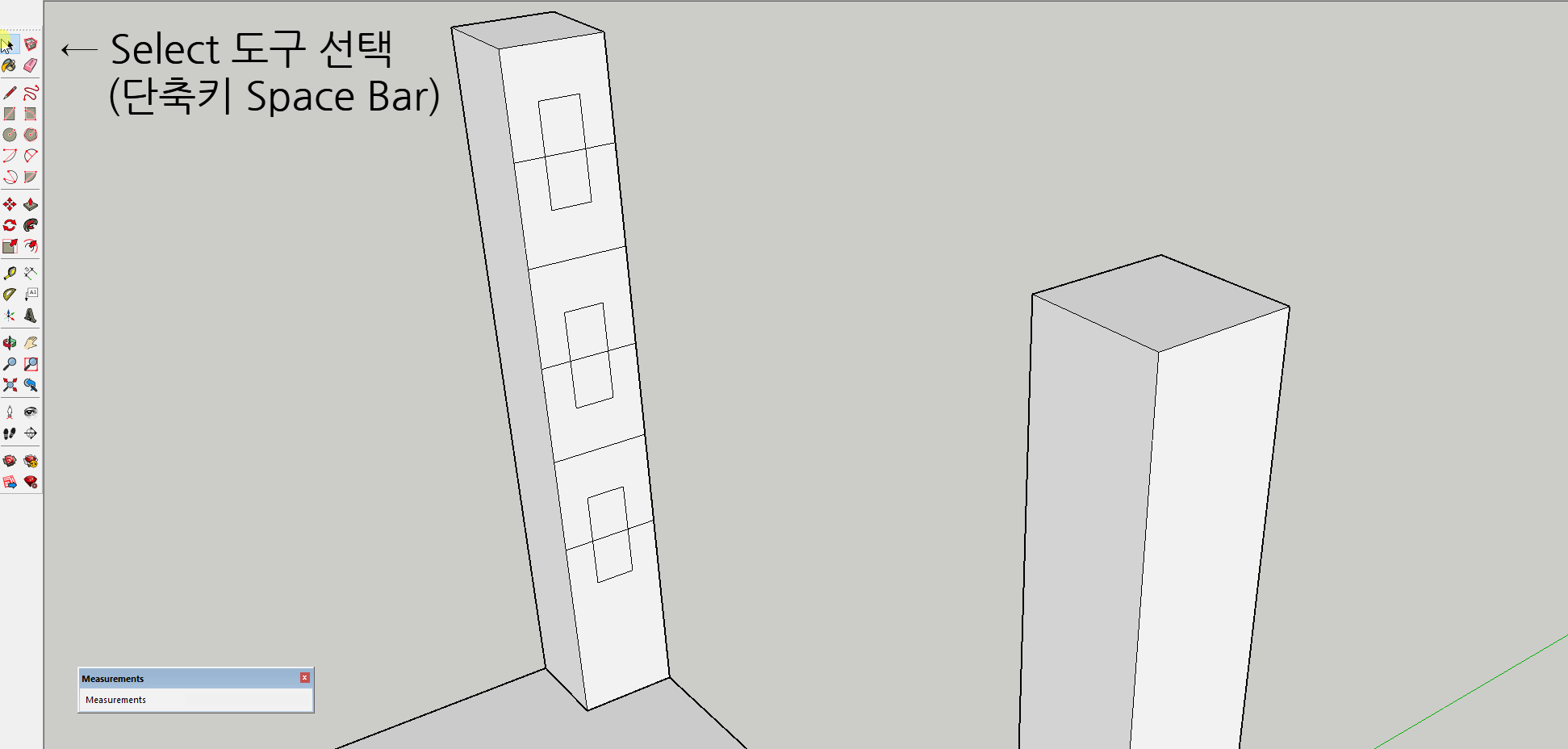

6. Select 도구 선택 (단축키 Space Bar)

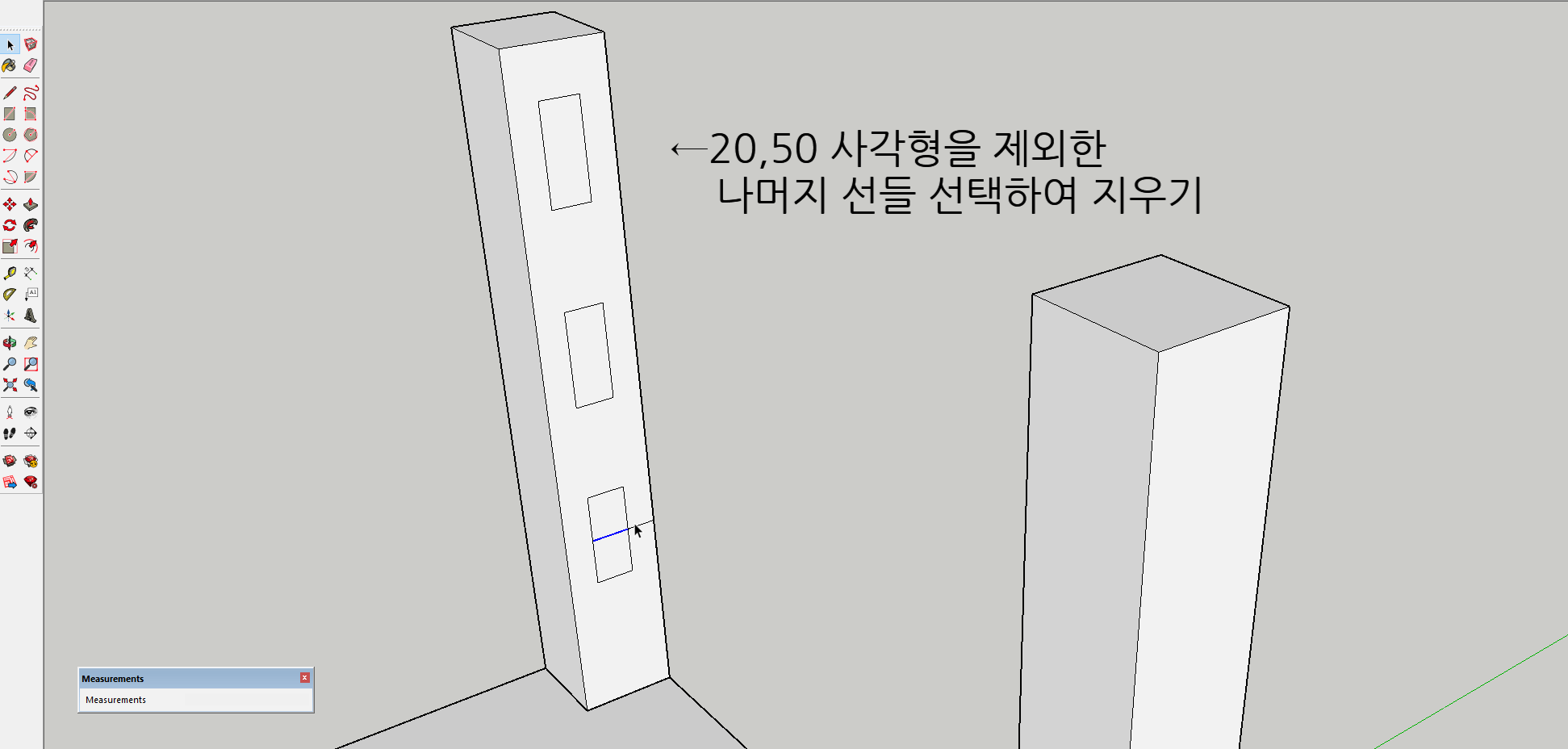

7. 5에서 만들어준 20,50 사각형을 제외한 나머지 선들 선택하여 지우기

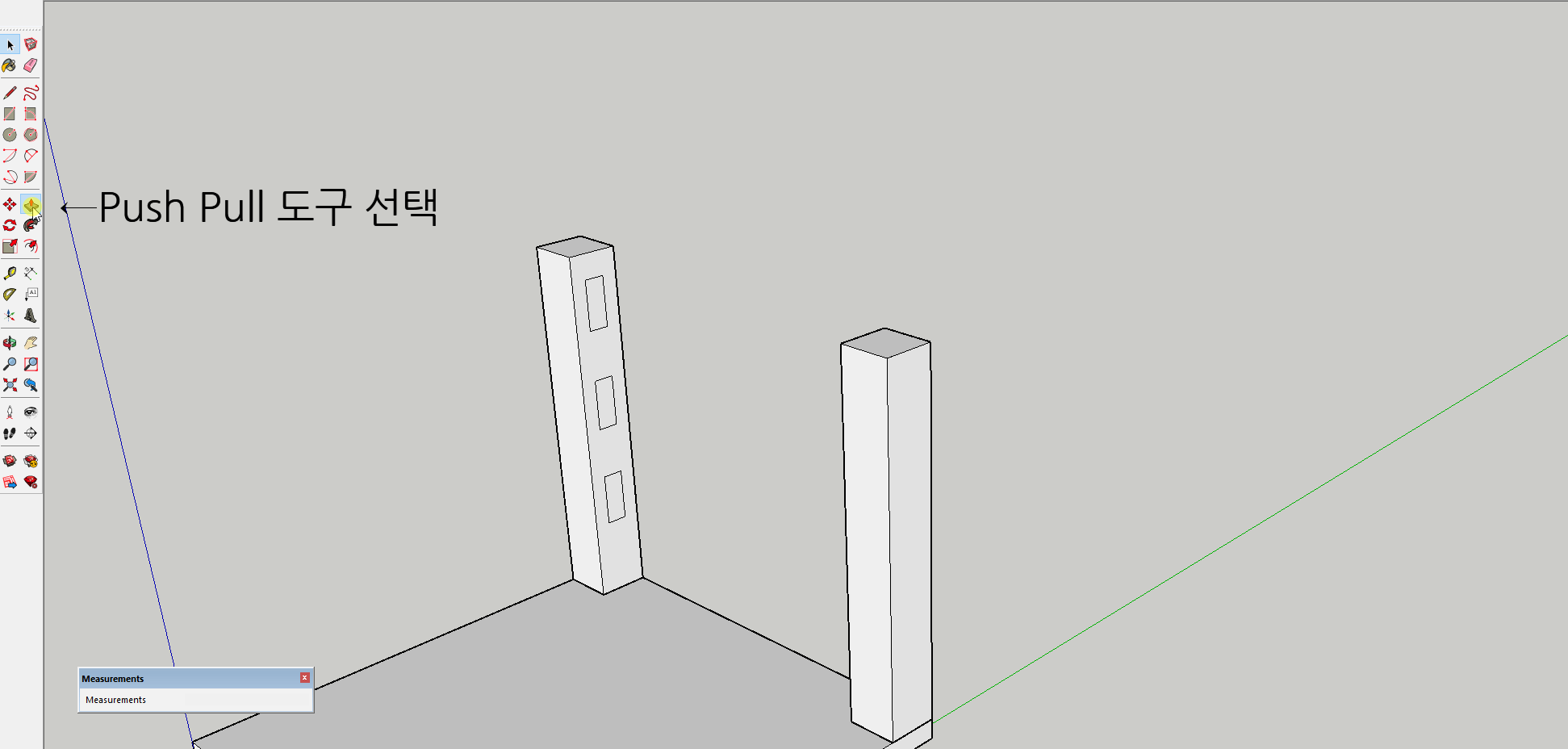

8. Push Pull 도구 선택

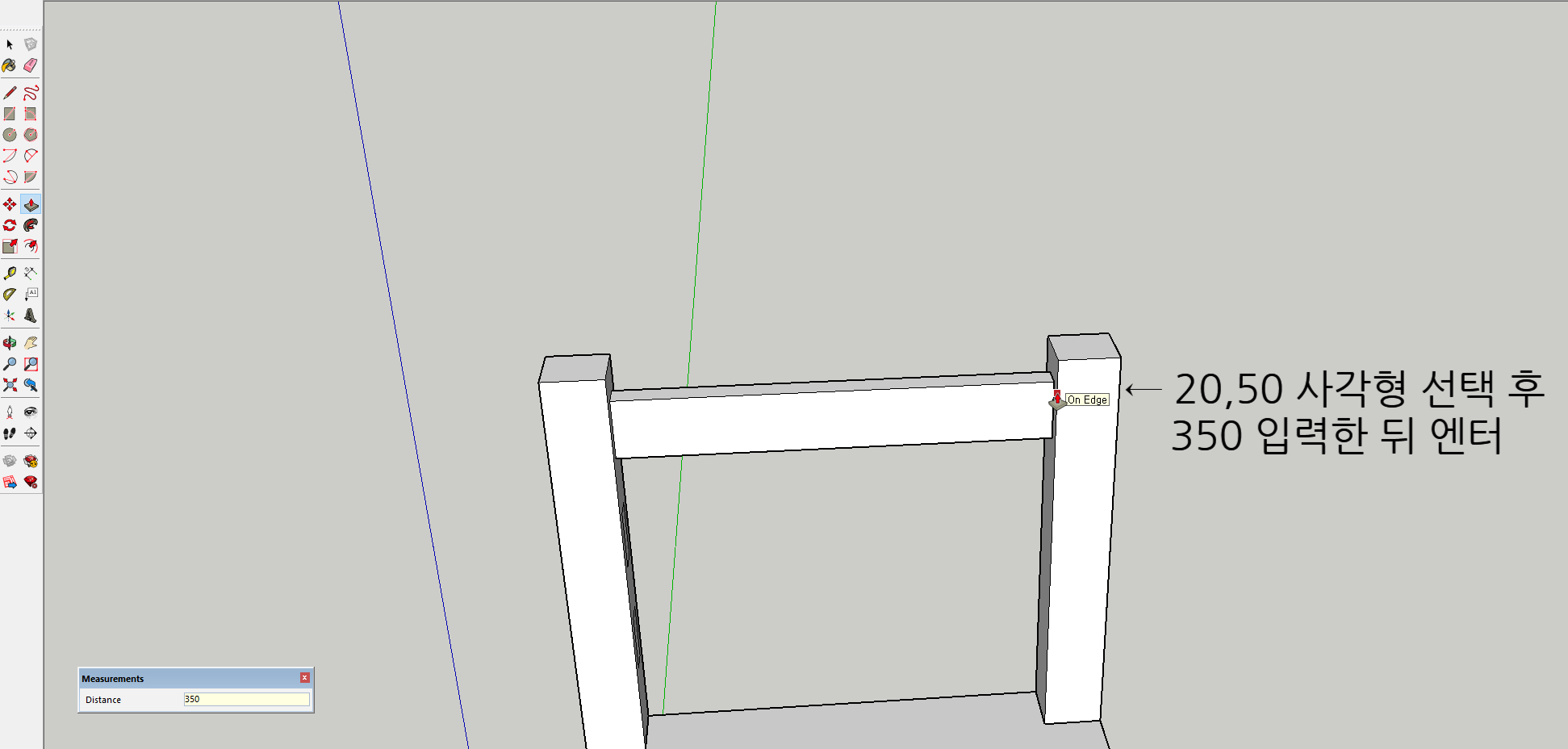

9. 20,50 사각형 선택 후 350 입력한 뒤 엔터

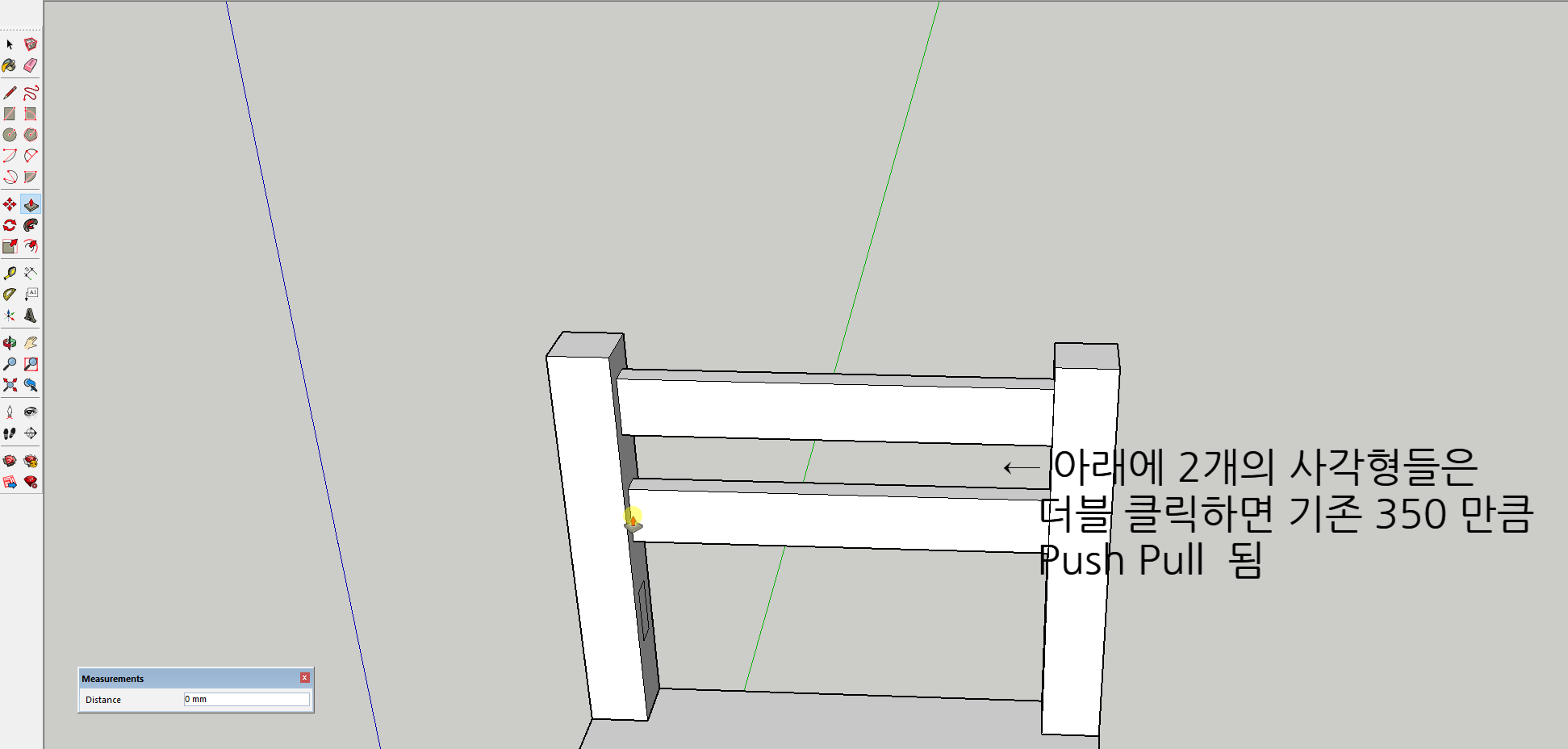

10. 아래에 2개의 사각형들은 더블 클릭하면 기존 350 만큼 Push Pull  됨

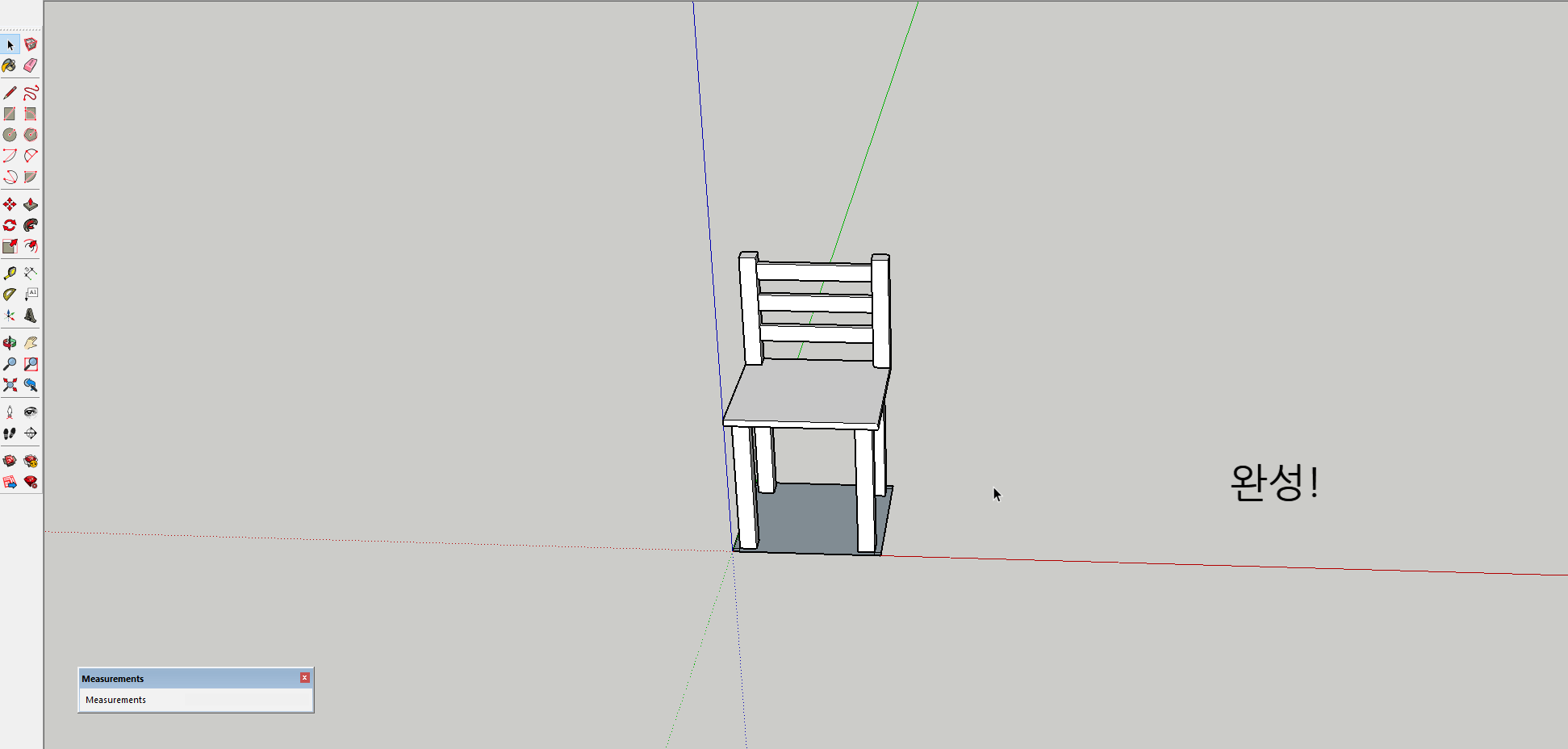

11. 가로대 완성

작업영상





이렇게 Rectangle 을 활용하여 의자를 만드는 예제를 알려드렸습니다. 단축키를 일일이 적어드린건 익숙해지셔야 하기 때문이니 아이콘을 사용하기보다 단축키를 사용하여 손에 익히시는것을 추천드립니다. :)



계속해서 재밌고 유익한 예제로 스케치업을 알려드리겠습니다. 독학 화이팅! :)
