스케치업 오류
스케치업에서 기본 기능 중인 하나인 Solid Tools 의 Outer Shells, intersect, Union, Subtract, Trim, Split 툴을 이용하다보면 'One or more of the selected objects is either not a solid or is locked. the non-solid/locked objects will be de-selected before this operation is performed.' 라는 오류가 발생할 때가 있습니다. 이는 그룹으로 선택된 두가지의 객체가 제대로된 객체가 아닐때 발생하는 오류입니다.
이를 해결하기 위해서는 아주 간단한 루비를 설치해주시면 됩니다. 루비는 스케치업을 이용하여 작업할때 반드시 필요한 프로그램으로 한번도 사용해보지 않으신 분들도 이번기회에 꼭 설치해서 사용해보시길 바랍니다.
스케치업 루비 Solid Inspector2
스케치업은 Solid 가 아닌 객체에 많은 문제들이 생깁니다. Solid Inspector2 무료 루비로 Solid가 아닌 객체의 문제를 파악해주고 이를 손쉽게 해결해주는 루비 입니다. 물론 해결되지 않을때도 있지만 90퍼센트 정도는 해결되므로 잘 활용하시면 아주 편리하게 Solid Tools 를 비롯한 다양한 스케치업의 기능을 사용 하실 수 있습니다.
루비는 설치 프로그램을 다운 받아 설치 할 수 있지만 외부에서 다운받아 루비를 설치할 경우 아주 드물게 해킹 프로그램을 심어두는 경우가 있어 스케치업 프로그램에서 직접 다운받는 방법을 알려드리겠습니다.
설치방법

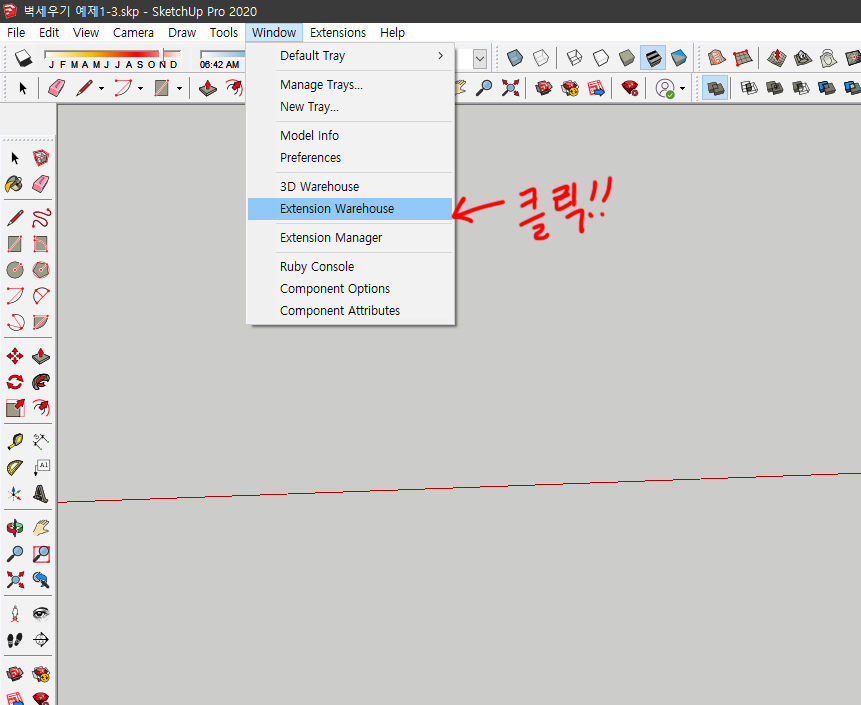

1. 스케치업을 켜고 Window 메뉴의 Extension Warehouse를 클릭해줍니다.

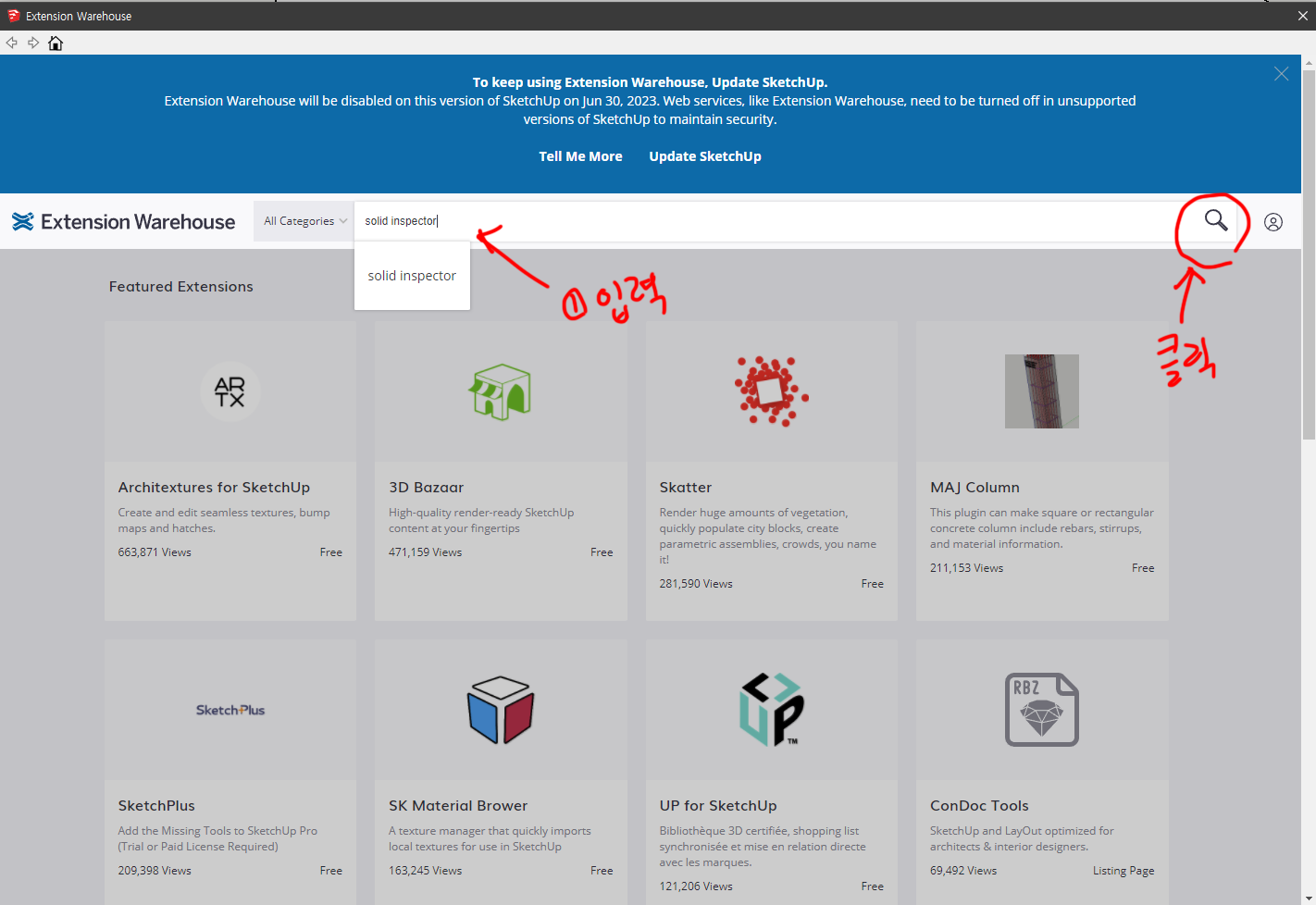

2. 클릭을 하게 되면 Extension Warehouse의 창이 뜨게 됩니다. 로그인을 하고 검색창에 Solid Inspector를 입력하고 돋보기를 클릭하여 검색해줍니다.
3. 그렇게 되면 두개의 프로그램이 뜨는데 Solid Inspector2를 클릭하여 줍니다.

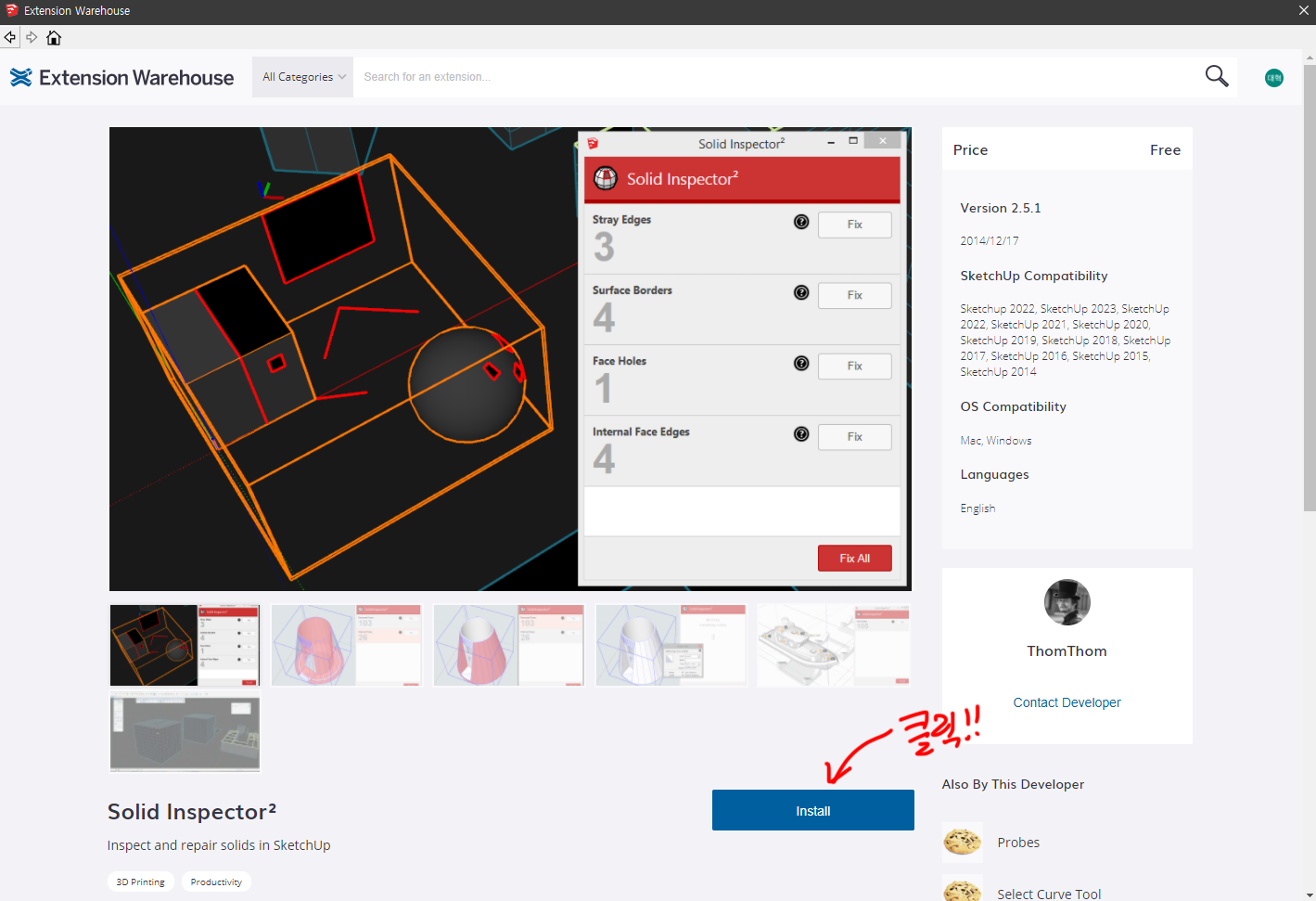

4. 클릭하여 들어가게되면 Install 버튼이 있는데 그것을 클릭해줍니다.
5. 설치가 완료되면 아래와 같은 창이 뜹니다. 확인 버튼을 눌러 다시 스케치업 화면으로 넘어가줍니다.

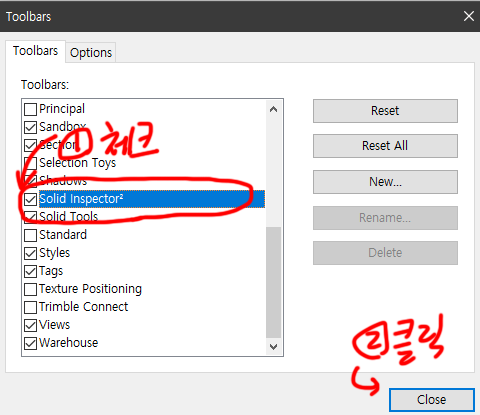

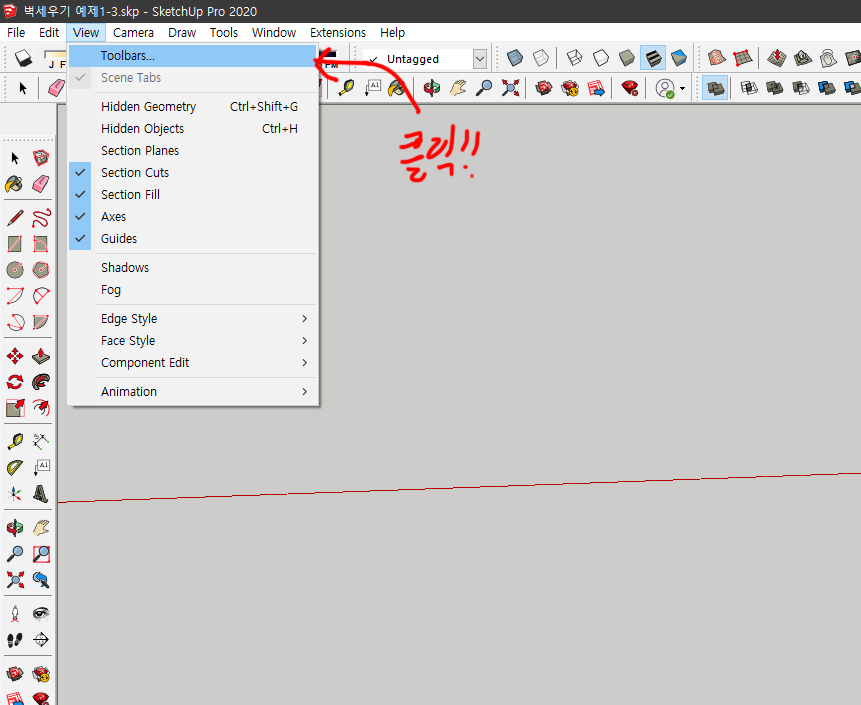

6. 일반적으로 아이콘이 뜨지만 가끔 아이콘이 뜨지 않을 경우 상단의 View 메뉴에서 Toolbars 를 클릭해주고 Toolbars 창에서 Solid Inspector2를 찾아 좌측 박스를 체크해주고 클릭을 눌러줍니다.
7. 설치 완료시 아래와 같은 아이콘이 툴바에 생기게 됩니다.
Solid Inspector2 사용법 및 요류 종류
Solid Inspector 루비의 사용법과 오류의 종류를 알아보겠습니다.
사용법
Solid Inspector2의 사용법은 아주 간단합니다. Solid 를 확인해주고 싶은 객체를 그룹화 한 후 아이콘을 클릭해주시면 됩니다. 그룹화를 하지 않는다면 문제점을 파악하기 힘드니 작업을 할때마다 그룹화를 하는 습관을 만드시는 것이 좋습니다.

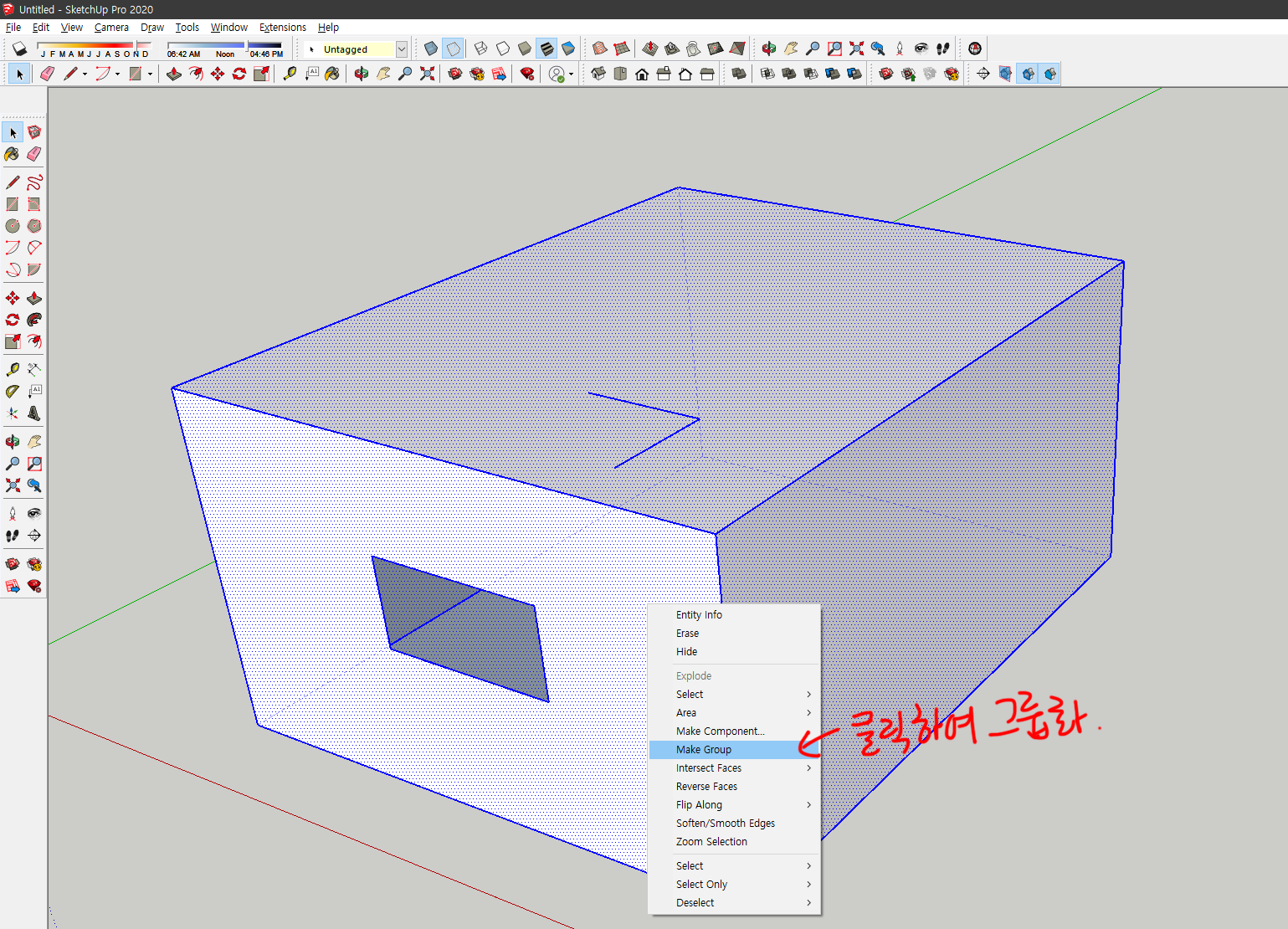

1. 객체 그룹화

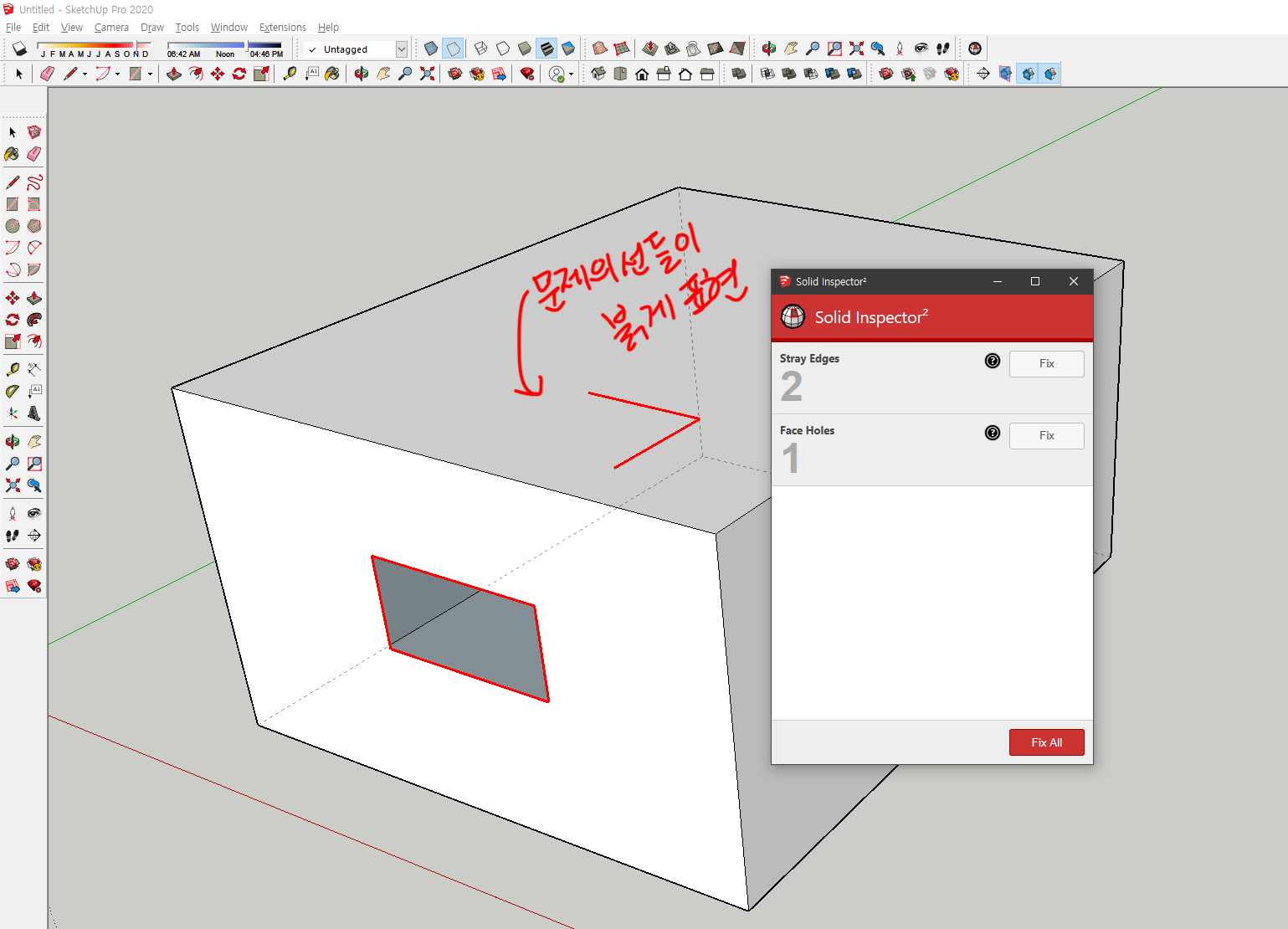

2. Solid Inspector2 클릭

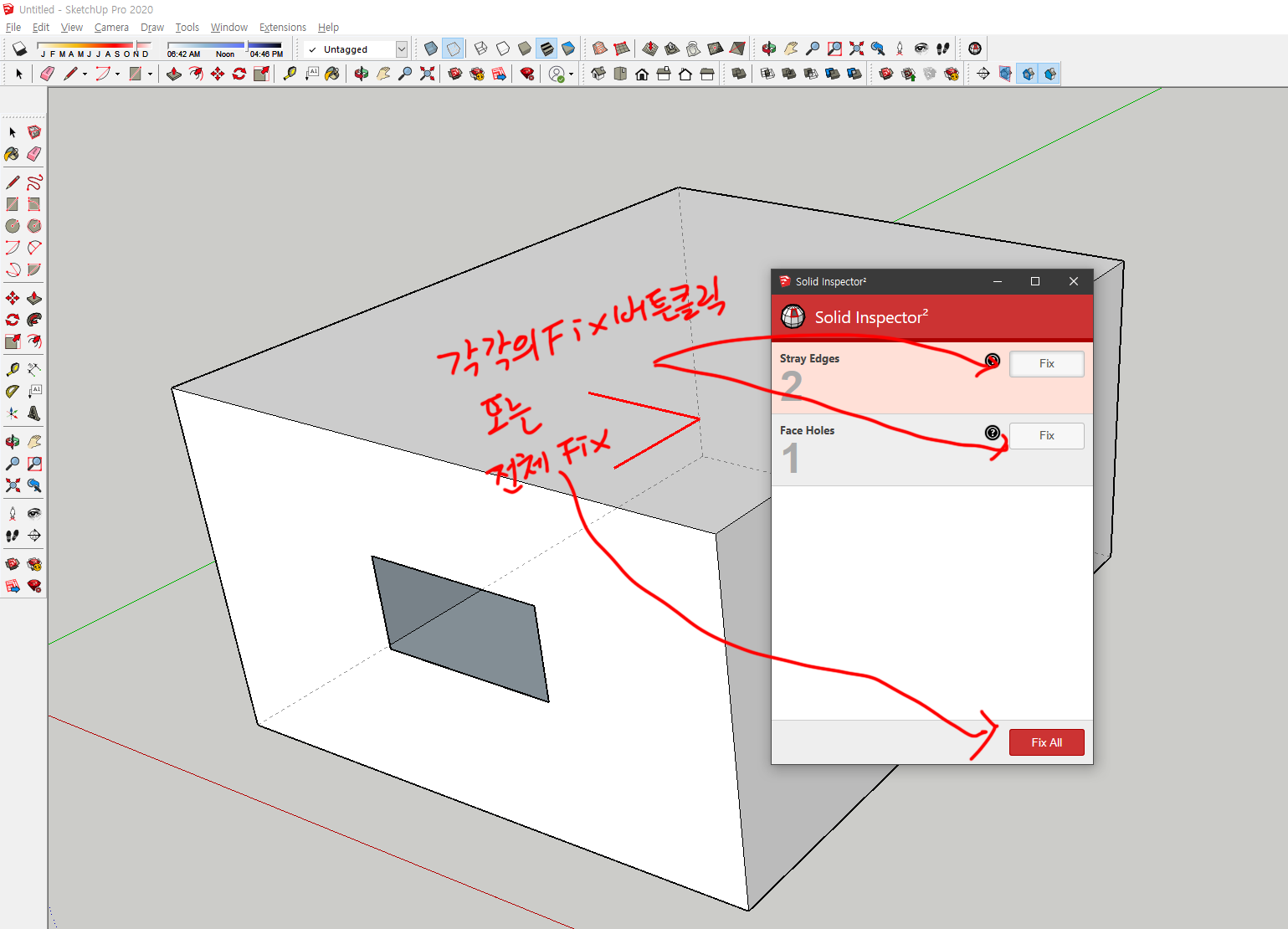

3. 각각의 Fix 클릭 또는 Fix all 클릭
오류종류
아래와 같은 문제를 파악 할 수 있습니다.
- Stray Edges - 이어지지 않은 선
- Reversed Faces - 앞뒤가 바뀐 면
- Internal Faces - 객체 내부에있는 면
- Face Holes - 면에 구멍이 나있는 경우
- Surface Borders - 선들이 경계를 만들어 메쉬에 구멍을 만들거나 면을 만든경우
- Internal Face Edges - 솔리드 내부에 면을 만드는 선이 생긴경우
- Stray Edges - 이어지지 않은 선
Stray Edge 는 아무런 의미없는 선을 찾았을 경우 나오는 항목입니다. 그룹내에서 면이 생성되지 않은 선들을 지워주는 기능으로 Fix 버튼을 누르면 선들이 자동으로 지워집니다.

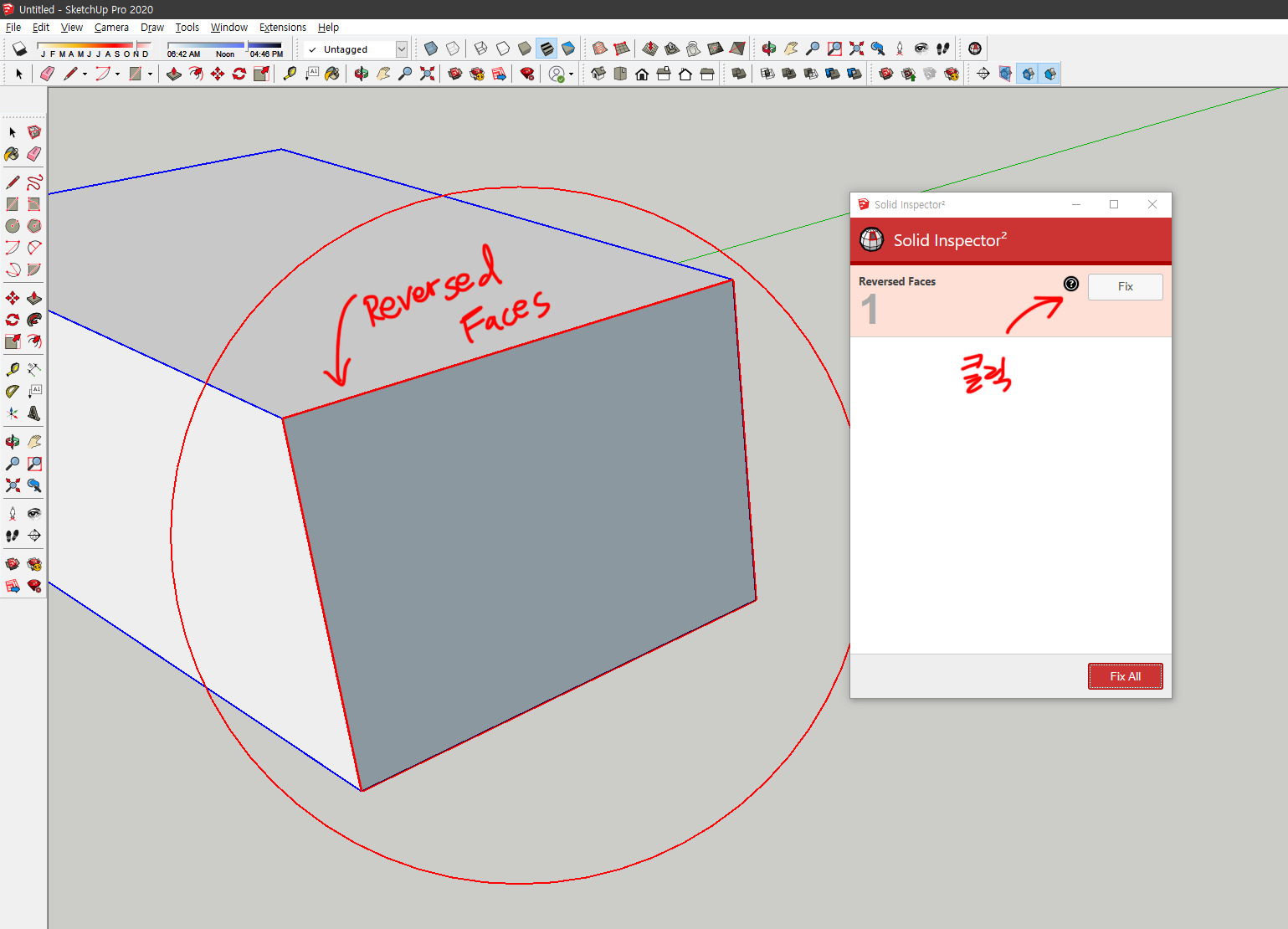

- Reversed Faces - 앞뒤가 바뀐 면
Reversed Faces 는 솔리드의 외부면을 기준으로 뒤집어져있는 면이 있을경우 나오는 항목입니다. 면이 뒤집어져있을경우 재질을 제대로 표현해 주지 못합니다. 면을 찾아 마우스 오른쪽 버튼을 이용하여 Reverse Face 시켜 줄 수 있으나 Fix 버튼으로 해결이 가능합니다.
- Internal Faces - 객체 내부에 있는 면
Internal Faces 는 객체 내부에 면이 있는 경우 나오는 항목입니다. 객체의 내부에 아무런 의미가 없는 면이 생기는 경우 표시되는 항목이며 직접 삭제해주거나 Fix 버튼으로 오류 해결이 가능합니다.

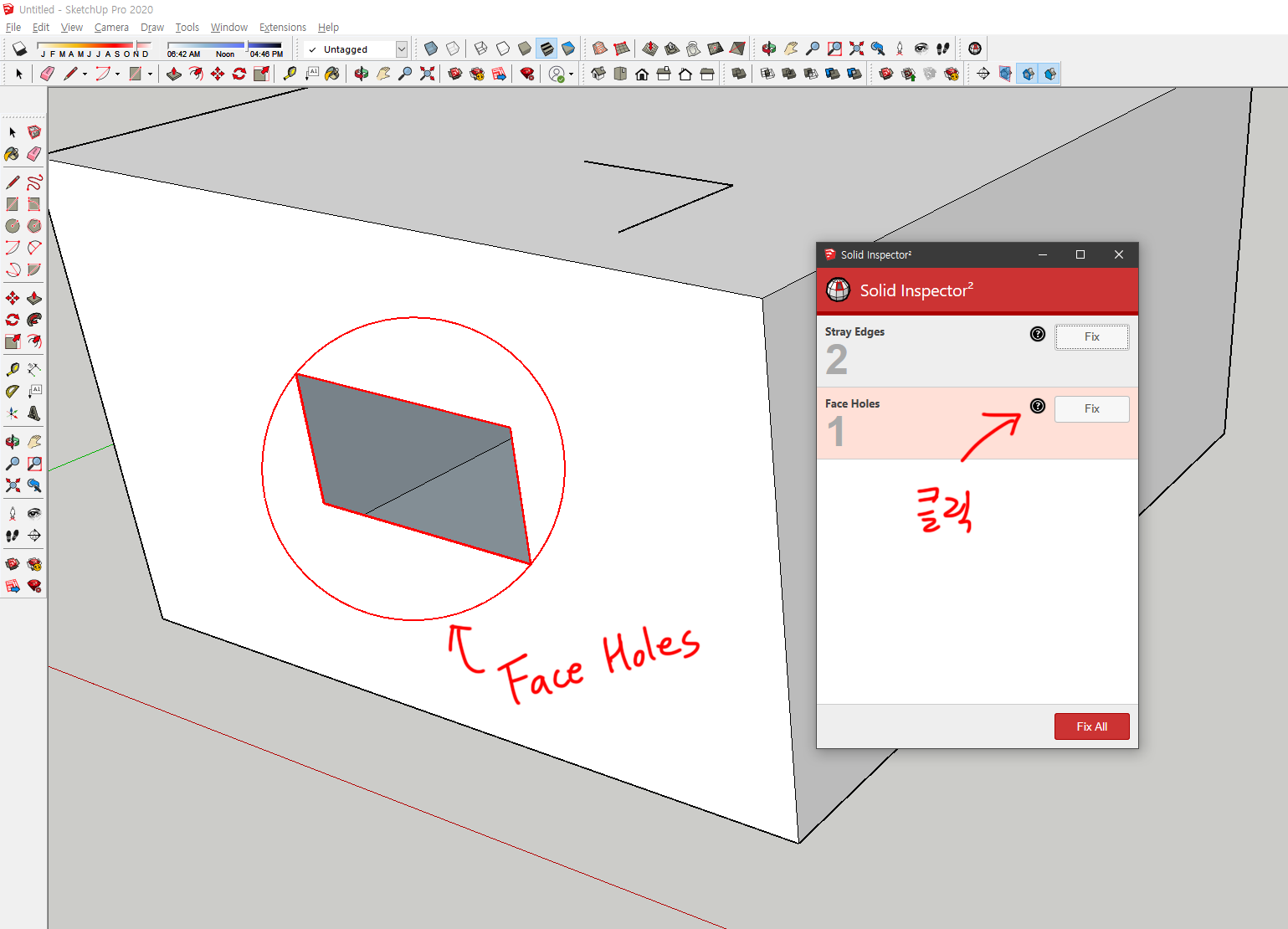

- Face Holes - 면에 구멍이 나있는 경우
Face holes 는 자신도 모르게 생긴 구멍이 있을 경우 생기는 항목입니다. 가장 많이 발생하는 경우이며 Push Pull 도구를 이용할때도 면이 뚫려있는 경우가 많아 자주 보게되는 오류입니다. Fix 버튼으로 해결 가능하며 Line 도구로 직접 면을 만들어 주어 해결 할 수 있습니다.

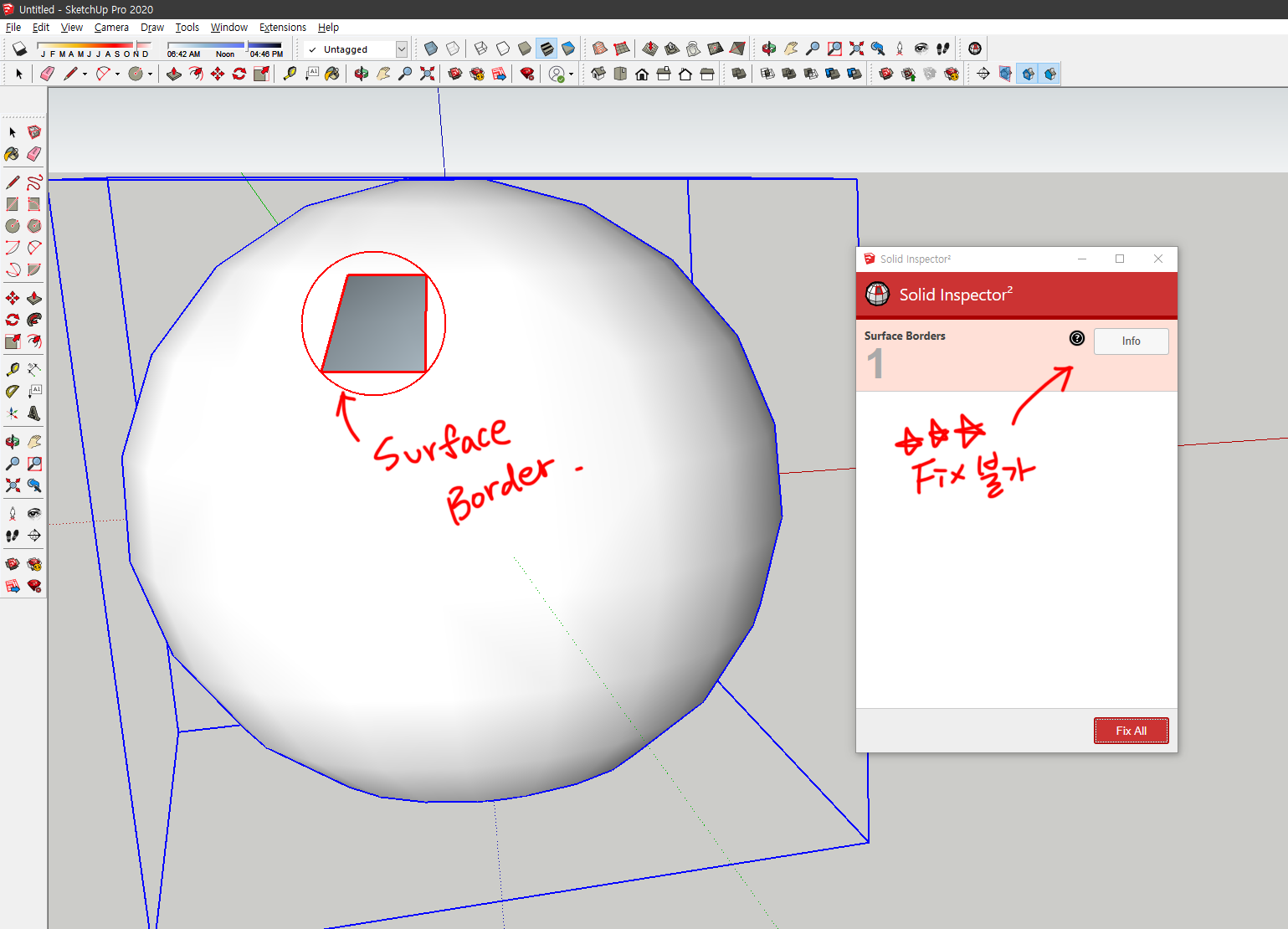

- Surface Borders - 선들이 경계를 만들어 메쉬에 구멍을 만들거나 면을 만든경우

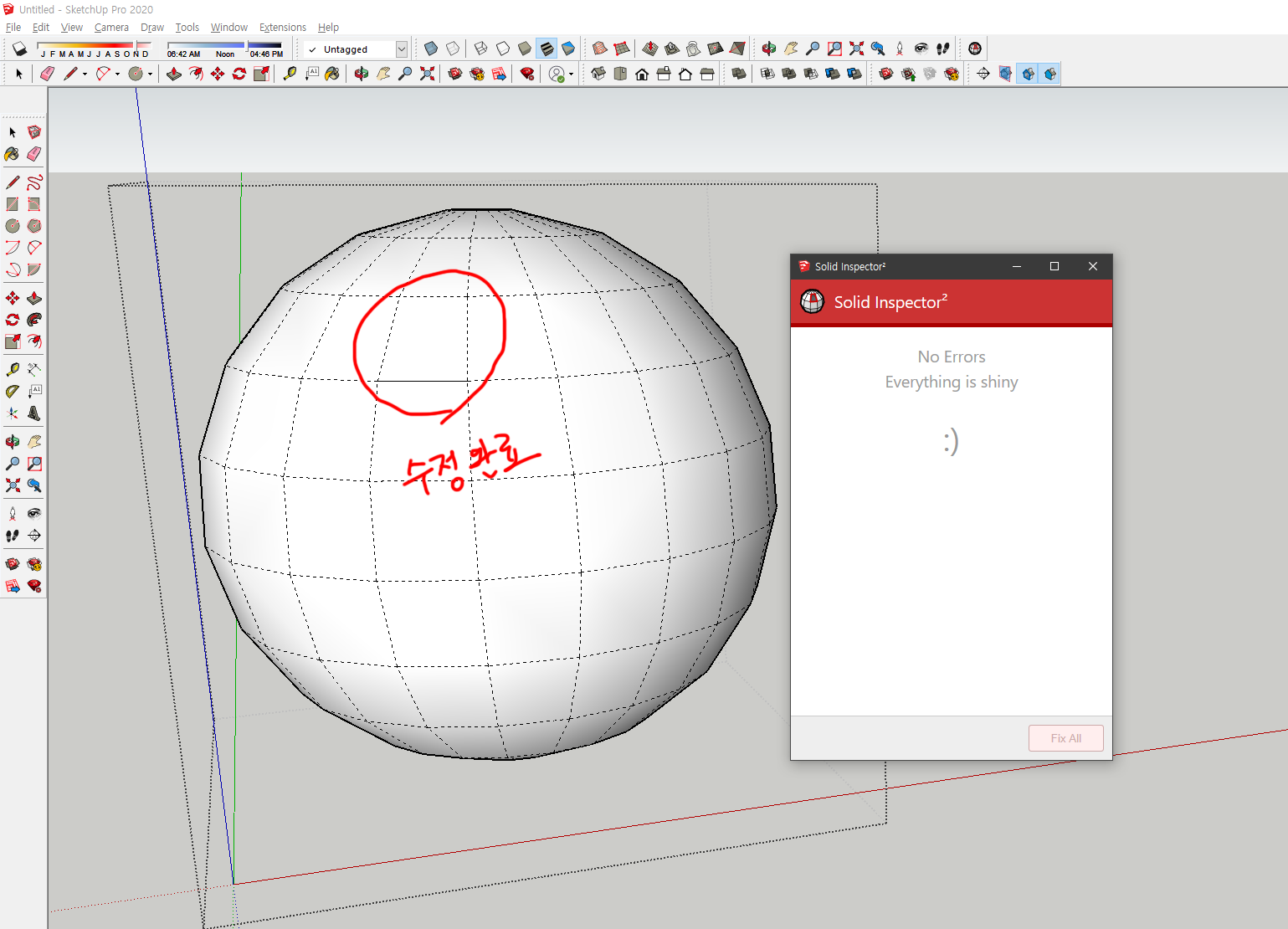

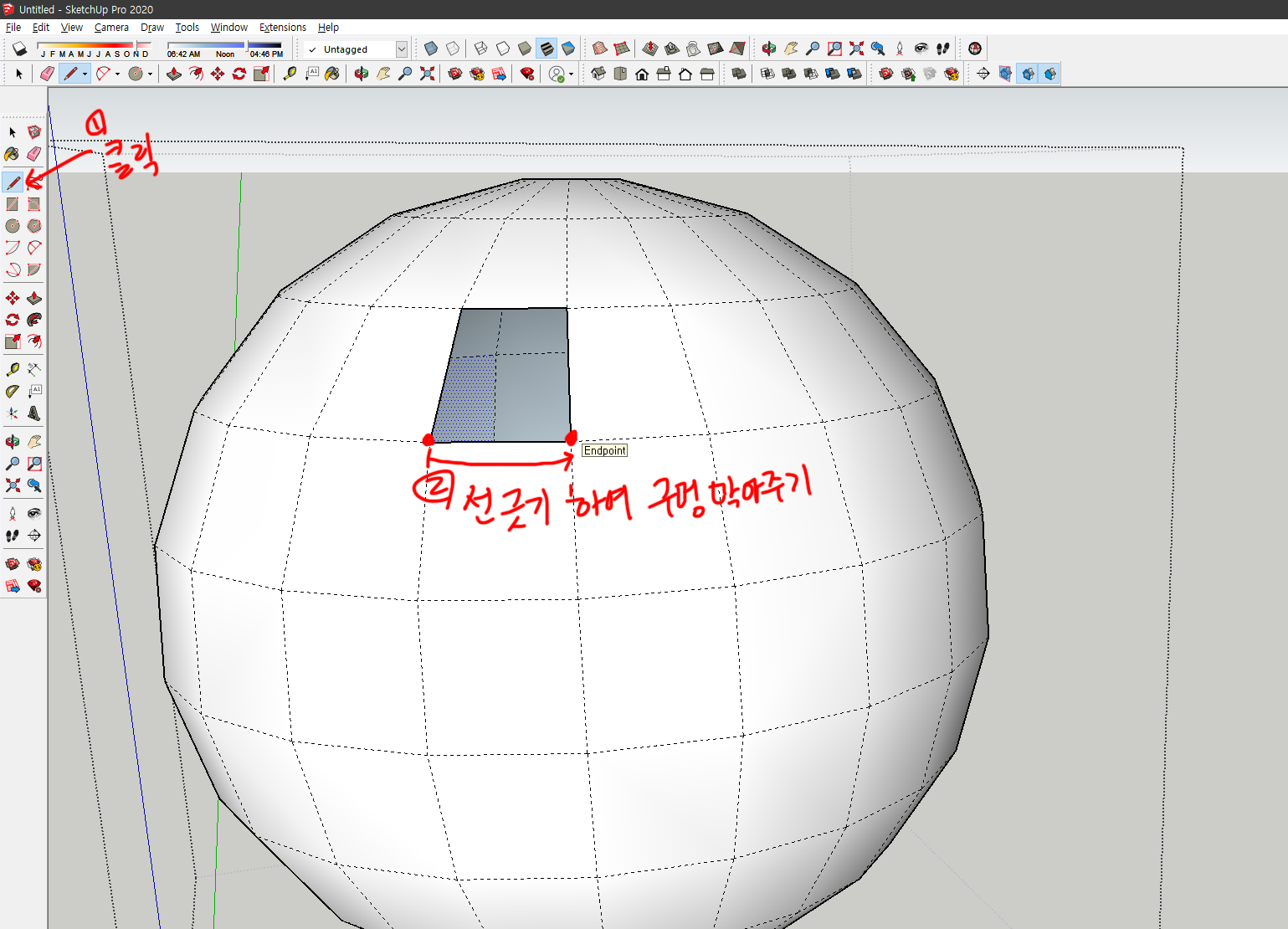

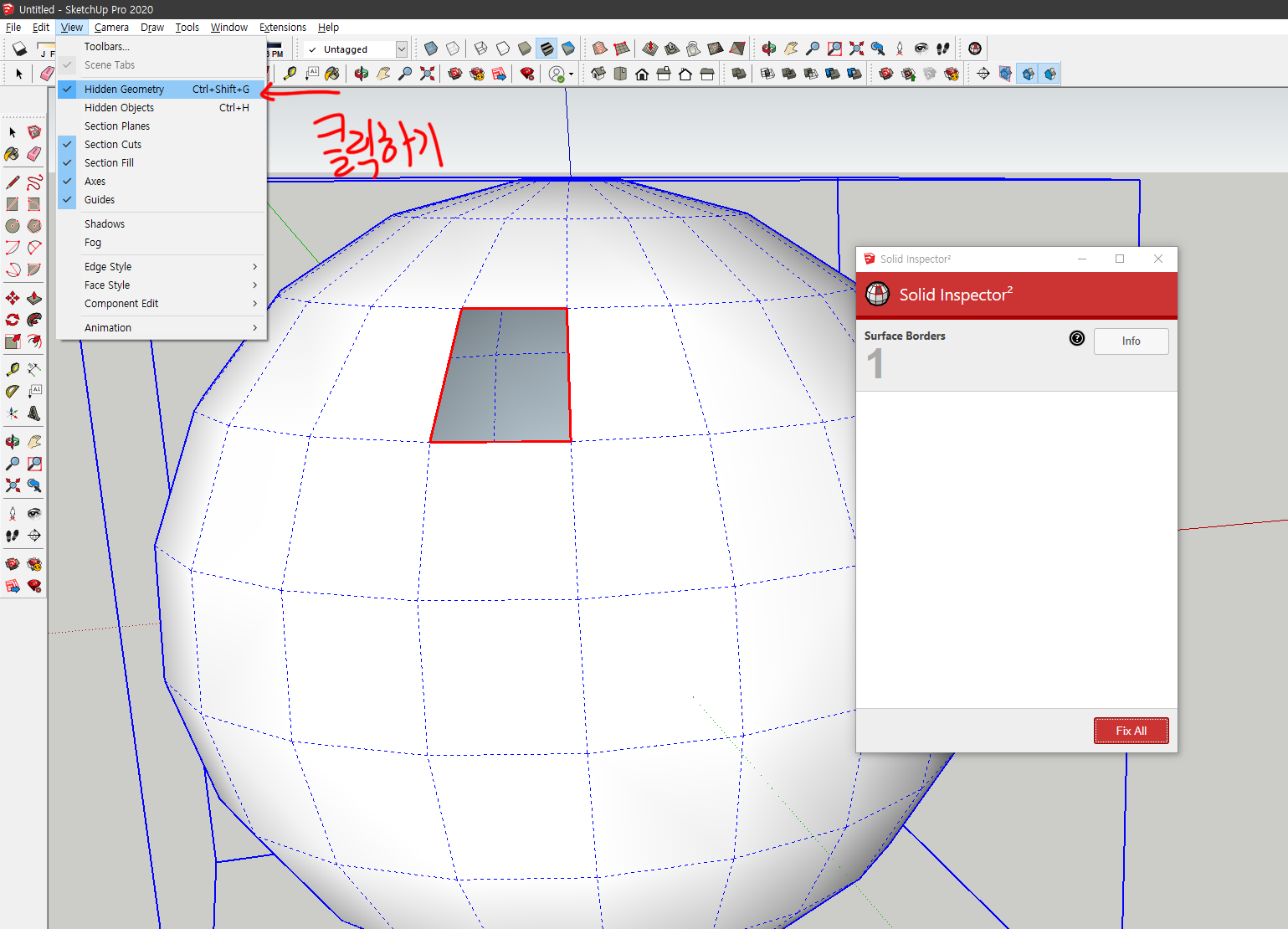

선들이 표면에서 경계를 만들거나 면을 만든 경우인데 앞에서 Fix 버튼으로 수정이 가능했던 오류들과는 다르게 직접 수정을 해주어야합니다. 구 형태의 객체에서 많이 발생하며 일반적으로 라인을 그어 면을 만들어주면 해결이 되는 경우가 많습니다.

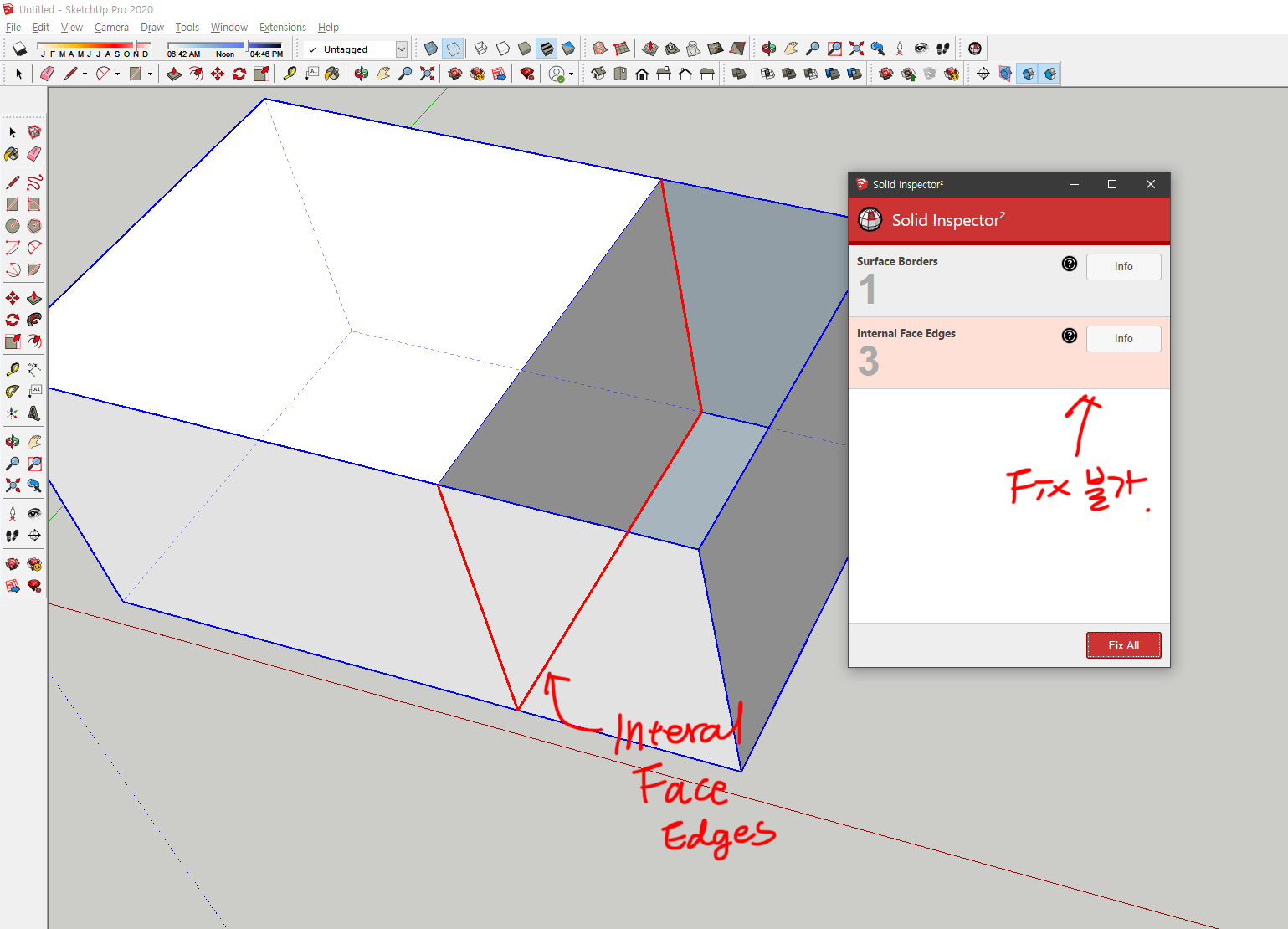

- Internal Face Edges - 솔리드 내부에 면을 만드는 선이 생긴경우

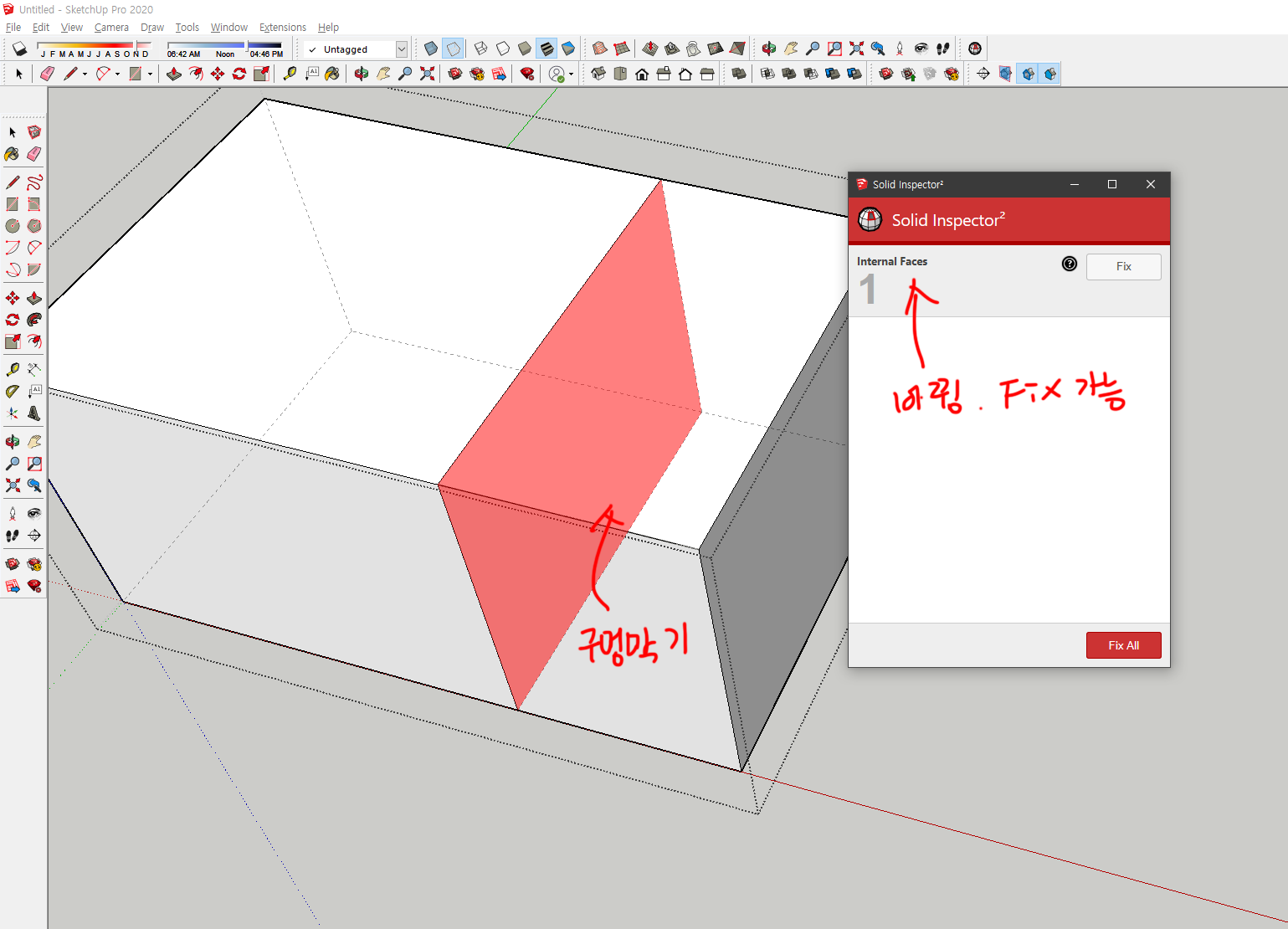

Surface Borders 와 마찬가지로 Solid inspector 자체적으로 Fix가 불가한 오류이며 직접 수정해줘야합니다. Solid Inspector 가 객체의 내부와 외부를 구분하기 힘들때 생기는 것으로 보이며 Surface Borders 오류와 함께 생기는 경우가 빈번합니다. 뚫려있는 부분을 선이나 면으로 막아 객체가 내부 외부가 구분되도록 해주면 Internal Face Edges 오류는 다른 수정 가능한 오류로 바뀌게 됩니다.
Solid Inspector2 꿀팁
Solid Inspector 루비는 아주 간단하게 사용가능하기 때문에 꿀팁은 없으나 잘 모르는 기능을 알려드려합니다.
오류부분 확대하기

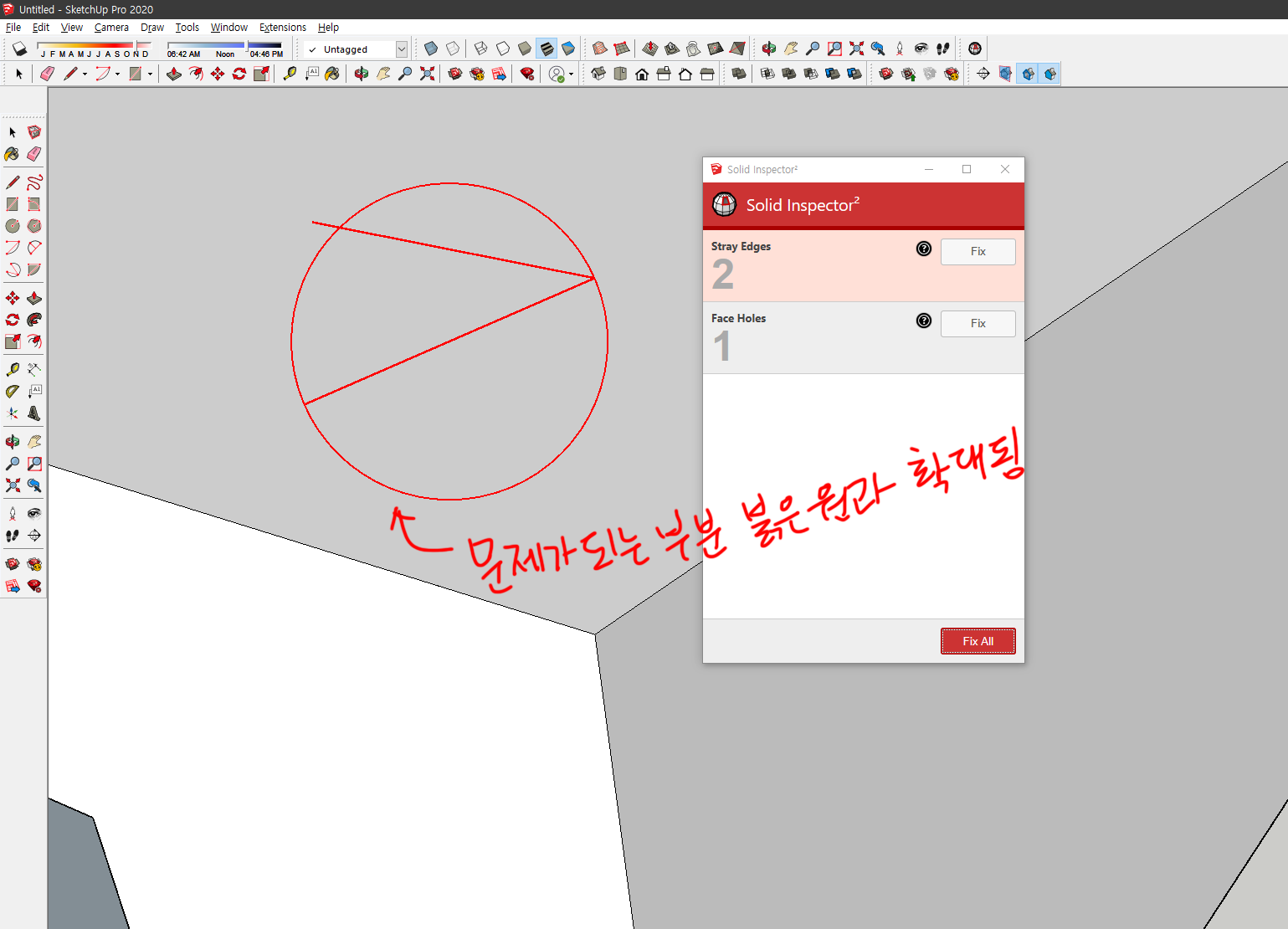

엄청 많은 선들과 면이 있는 경우 목록에 있는 오류들을 찾기 힘들 경우가 있습니다 이런 경우 오류를 클릭하고 Tab 키를 누르면 오류 부분이 확대됨과 동시에 빨간 원으로 하이라이트 표시가 됩니다.
이렇게 Solid Inspector 툴을 사용하는 방법과 꿀팁을 알아보았습니다. 무료 프로그램임에도 활용도 면에서는 최상을 보여주니 꼭 설치하셔서 사용해보시길 추천드립니다 ^^
