스케치업 독학 - 문틀과 문 만들기 2 (9mm 문선) I 예제 1- 5 (Follow me & tags)



스케치업 독학 예제 1 - 5

이번시간에는 지난 시간에 이어 문틀을 만들어 주도록 하겠습니다. 이번에 만들어 줄 문틀은 일반 문선을 가진 문틀이 아닌 깔끔함으로 많은 사랑을 받았던 9mm 문선을 해주겠습니다. 사실 실제 현장에서는 12mm 문선을 사용하는게 일반적입니다. 문선의 역할은 찍힘을 방지하는 역할인데 9mm로 시공한다면 외력에 대응하기 힘들어지기에 육안으로 알아보기 힘든 12mm 를 이용하는게 일반적입니다.



스케치업 독학 - 문틀과 문 만들기1 I 예제 1-4 ( Follow me & tags )



이전에 작업했던 일반 문선 문틀을 해보시고 싶으시면 위의 링크로 접속해주시고 한번 읽어보시고 새로운걸 해보시고 싶으시면 아래에 첨부드리는 파일을 저장하셔서 시작을 하시면 됩니다. (친절 그자체)





벽세우기 예제1-4.skp

0.22MB







스케치업 독학 예제 1 - 5 서론

이전에는 일반 문선을 가진 문틀을 만들었습니다. 일반적인 문선이라 많은 사람들이 이용하고 있지만 조금 더 디테일한 디자인을 원하는 고객들은 9mm 문선이나 히든도어를 선택하는것이 일반적입니다. 9mm 문선은 mdf 로 문선을 만들어주는 방식을 취하는데 9mm로 제작할 경우 깨지는 경우가 많아 12mm 로 만들어주는게 적절합니다.







12mm 나 9mm 육안상으로 크게 차이나지 않습니다. 하지만 대부분의 소비자들이 9mm 문선이라는 명칭에 익숙해져있으므로 9mm 문선이라고 명명하겠습니다. 이제 12mm 문선을 가진 문틀을 만들어 보겠습니다.





스케치업 독학 예제 1-5



1. 파일 불러오기

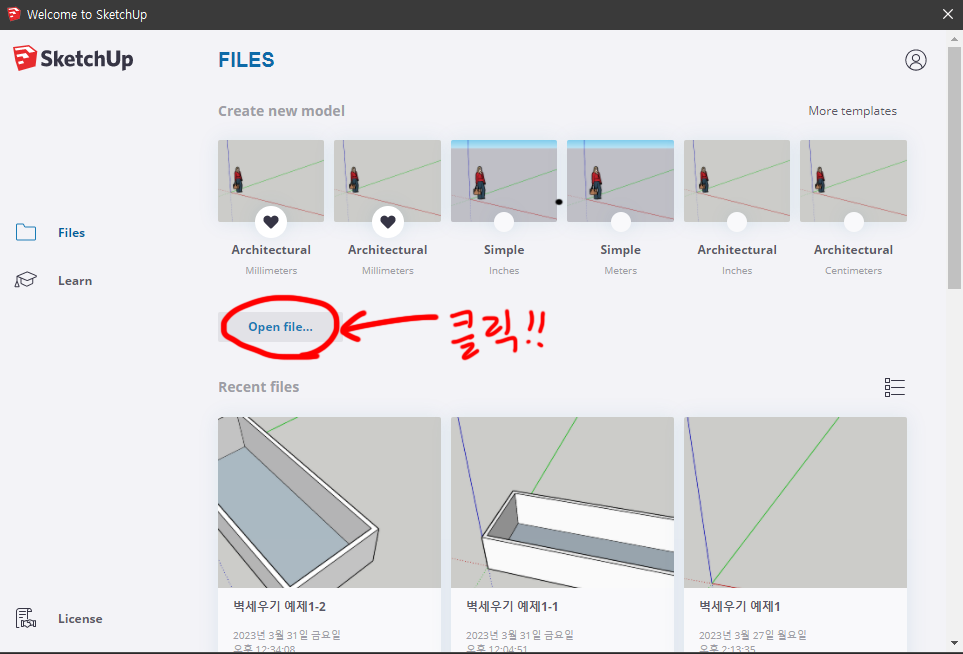

• 스케치업을 켜면 아래와 같은 창이 뜨는데 Open file 을 클릭하여 제가 첨부해드린 파일 또는 지난 시간까지 작업한 파일을 여시면 됩니다.





2. 9mm 문선 문틀 단면도 만들기

• Follow me 도구를 이용하기 위해 단면도를 만들겠습니다.

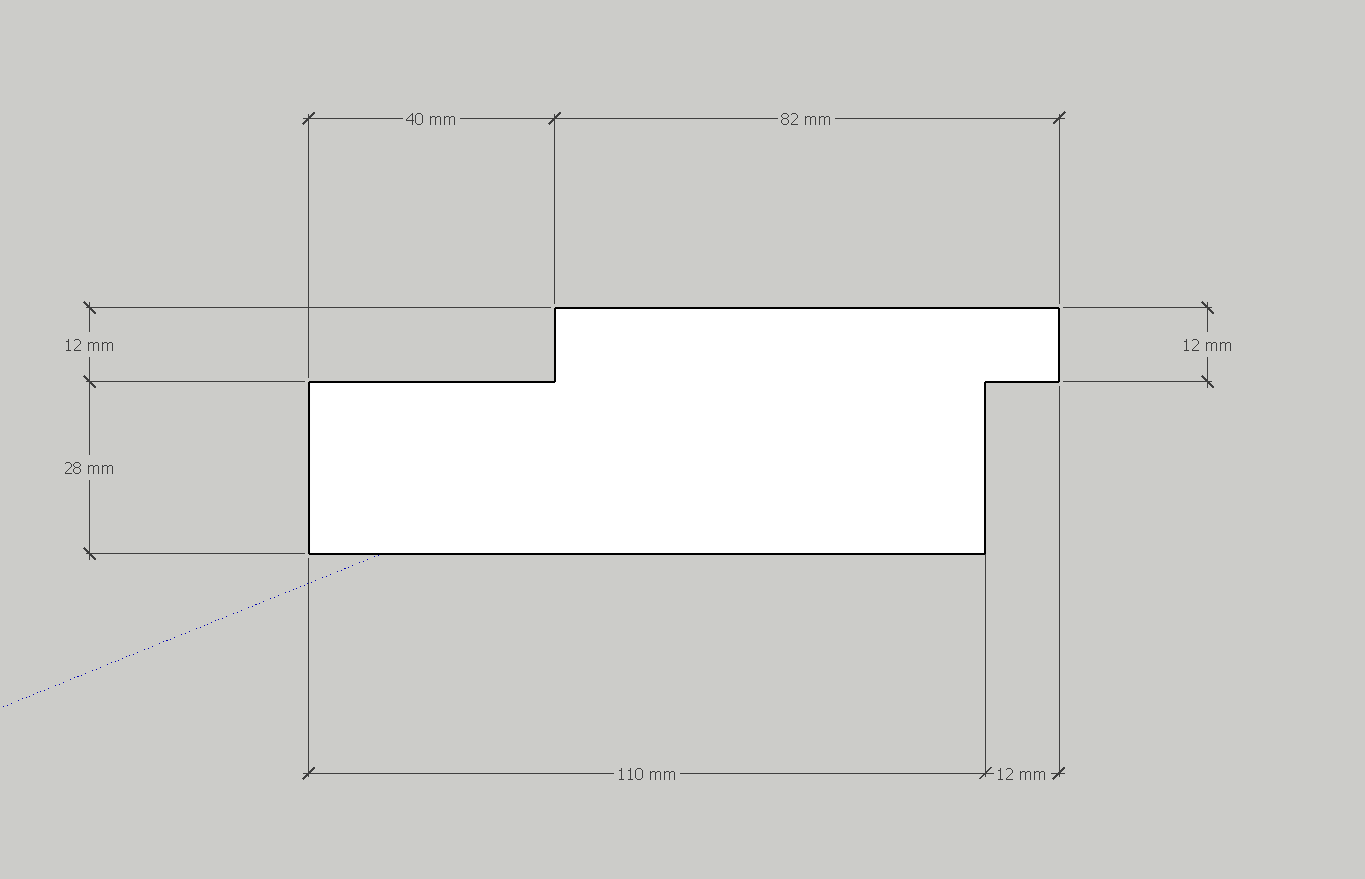

2-1 : 일반 문선 문틀 단면도 만들기

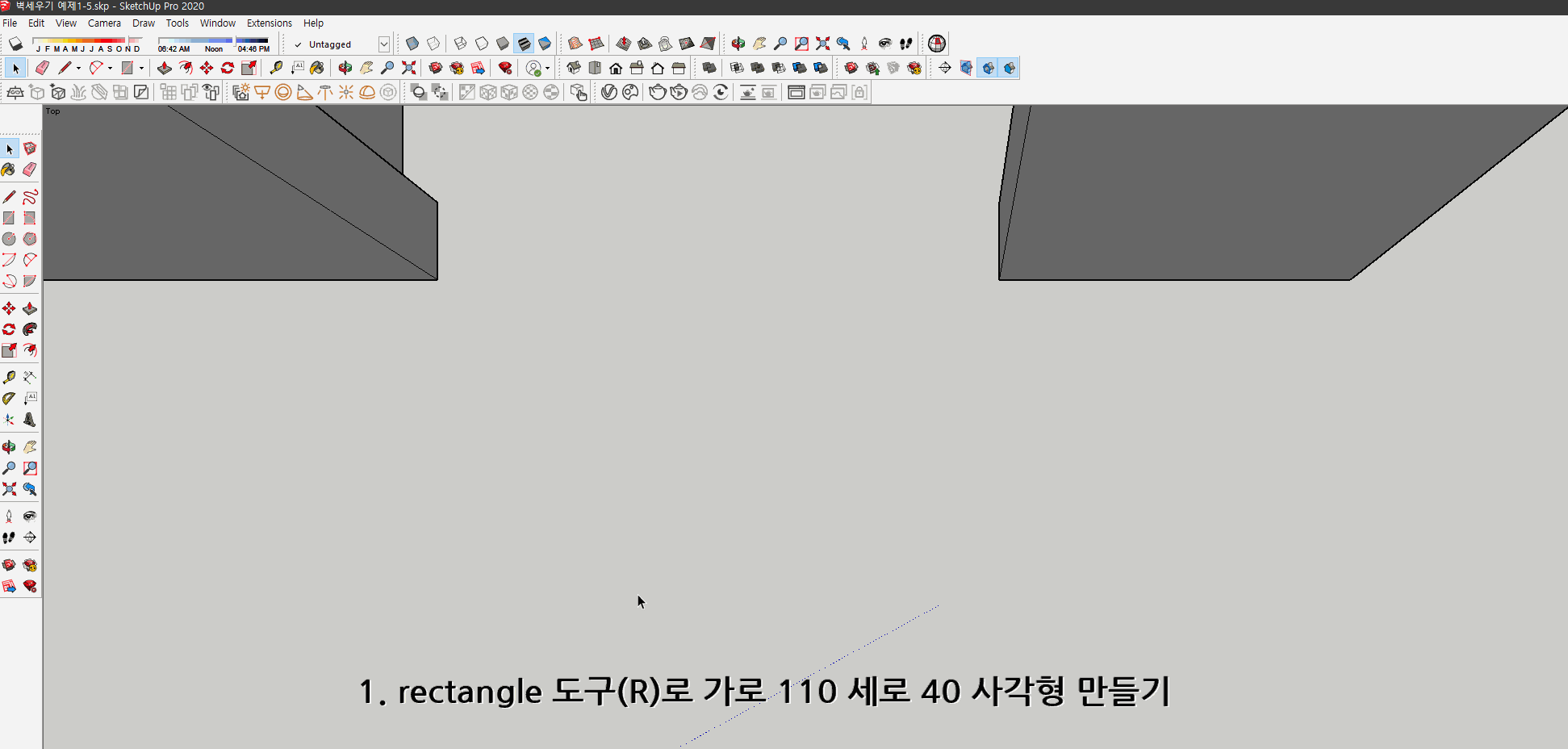

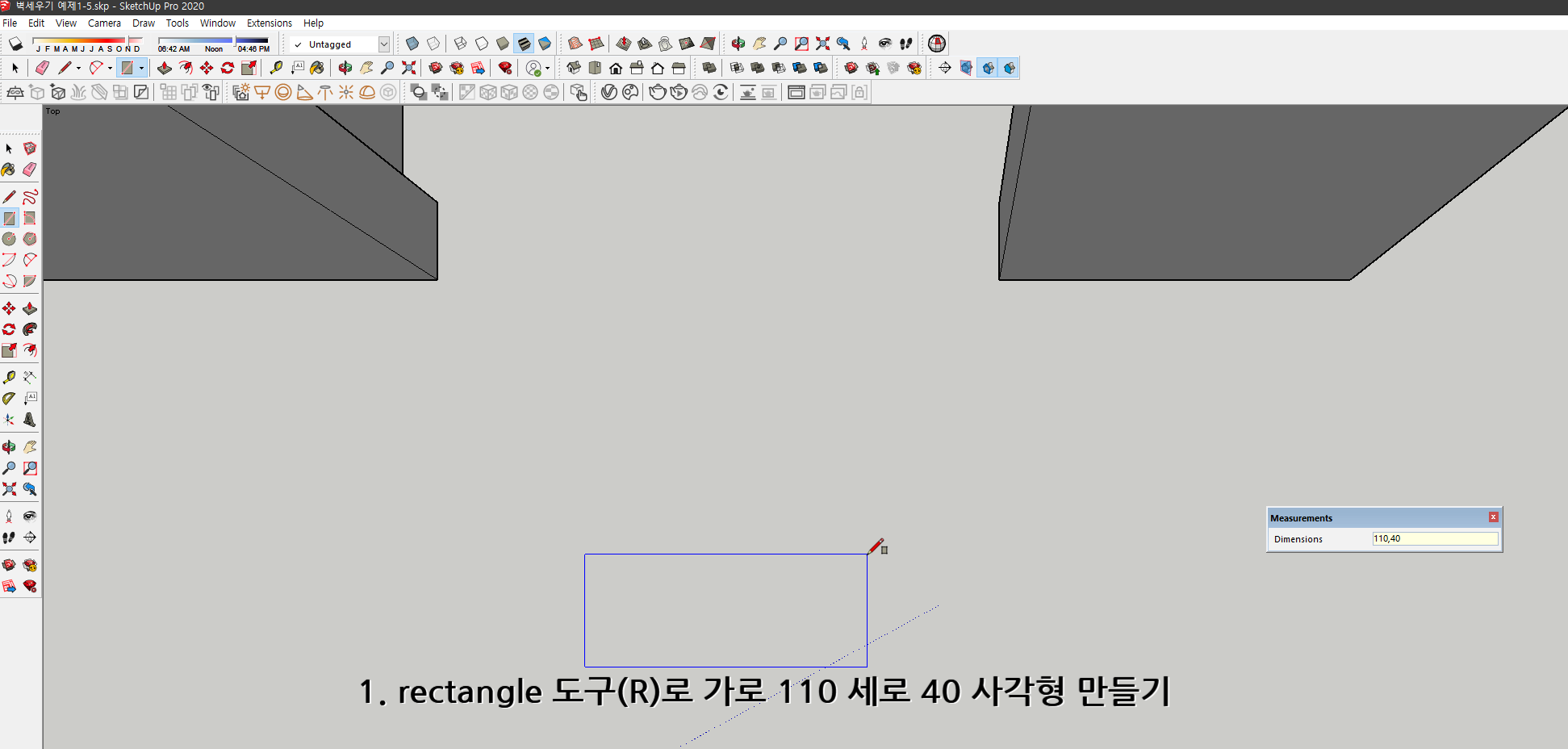

1. rectangle 도구(R)로 가로 110 세로 40 사각형 만들기

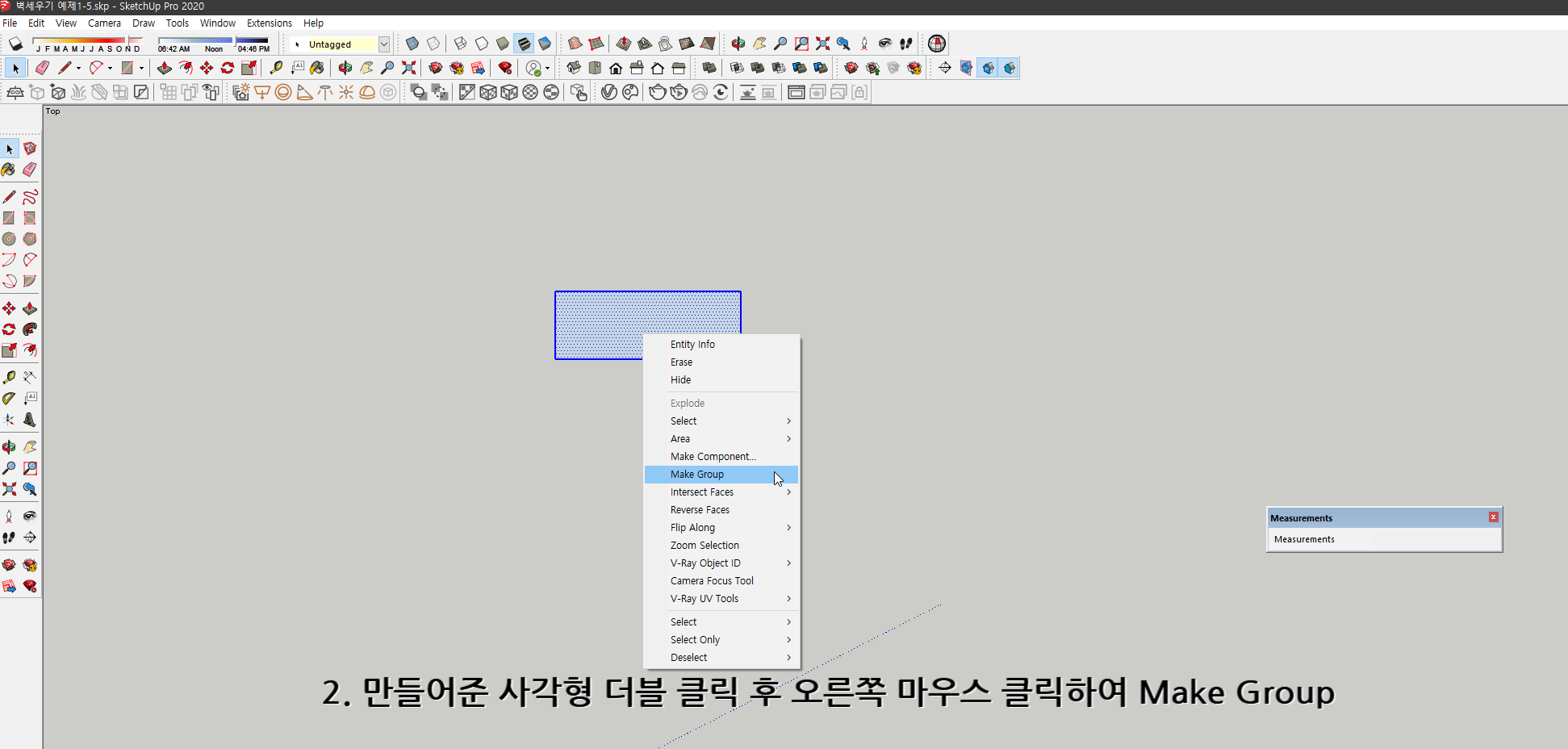

2. 만들어준 사각형 더블 클릭 후 오른쪽 마우스 클릭하여 Make Group

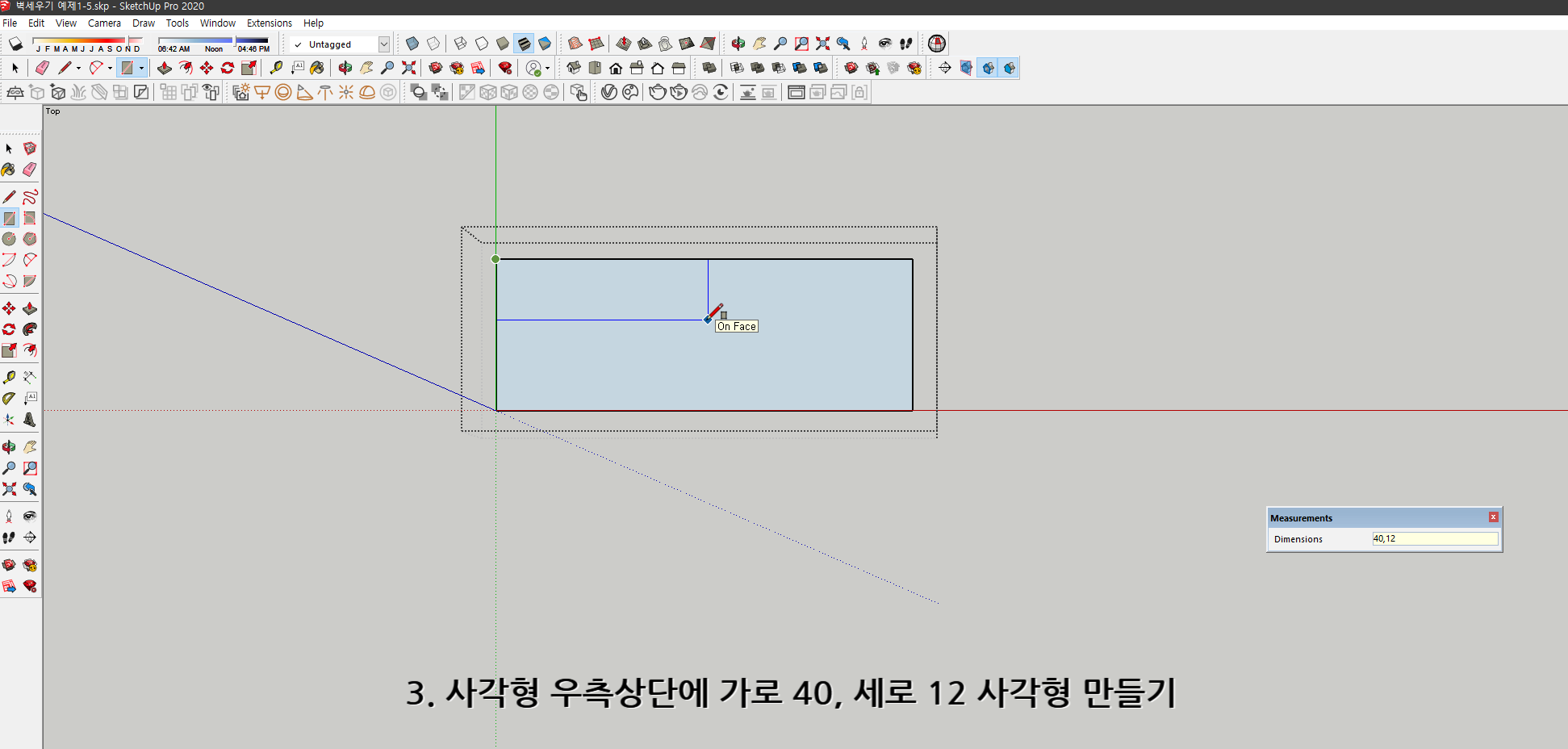

3. 사각형 우측상단에 가로 40, 세로 12 사각형 만들기

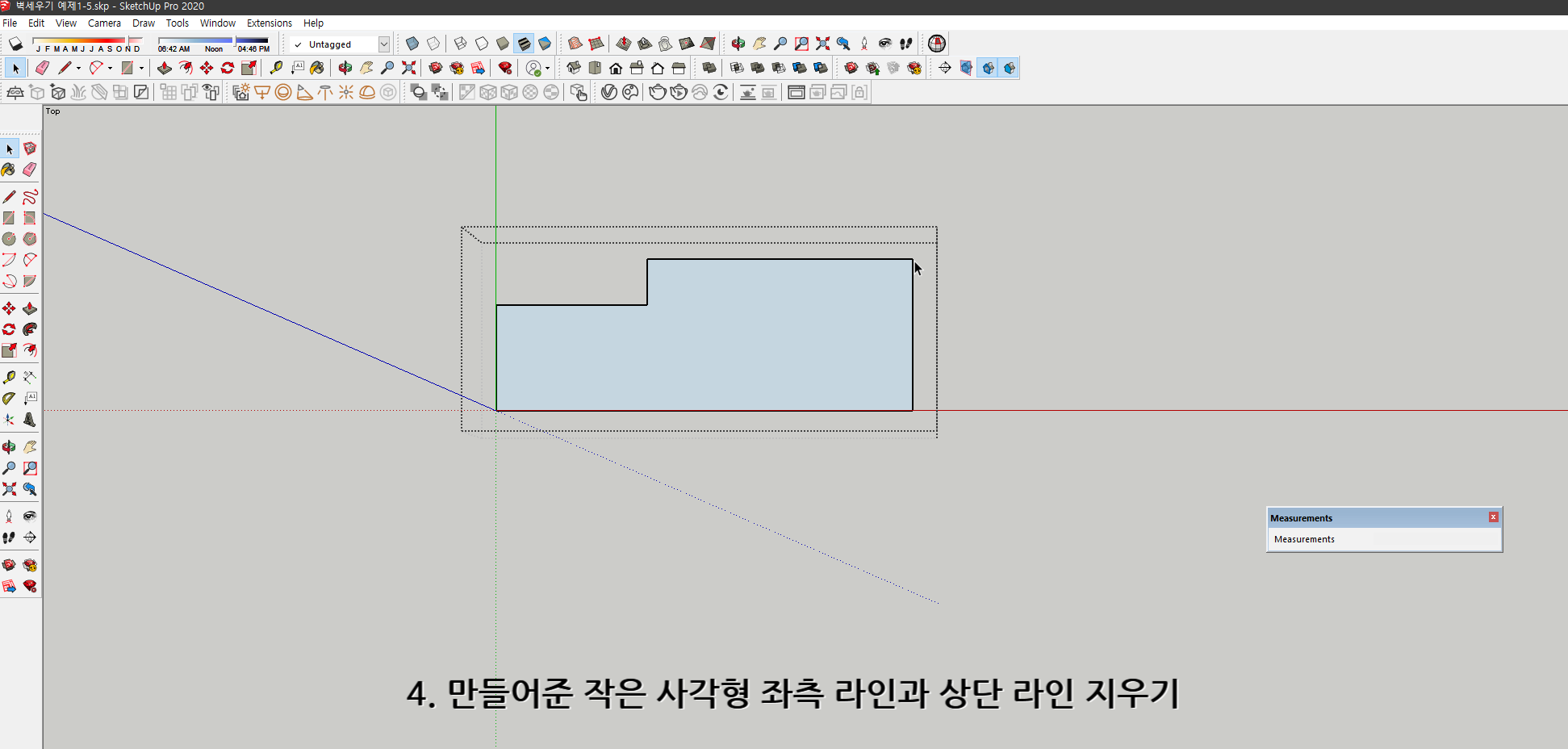

4. 만들어준 작은 사각형 좌측 라인과 상단 라인 지우기

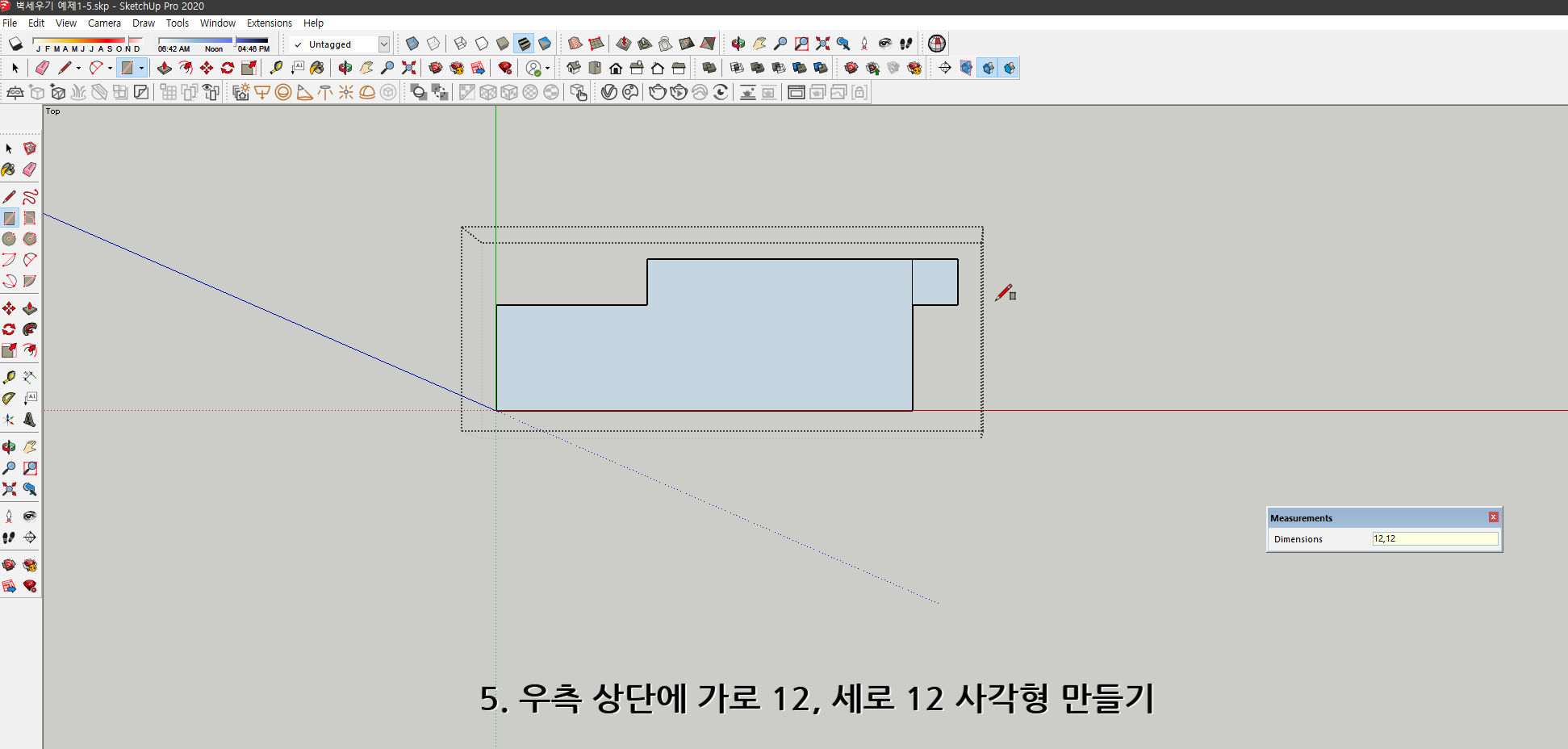

5. 우측 상단에 가로 12, 세로 12 사각형 만들기

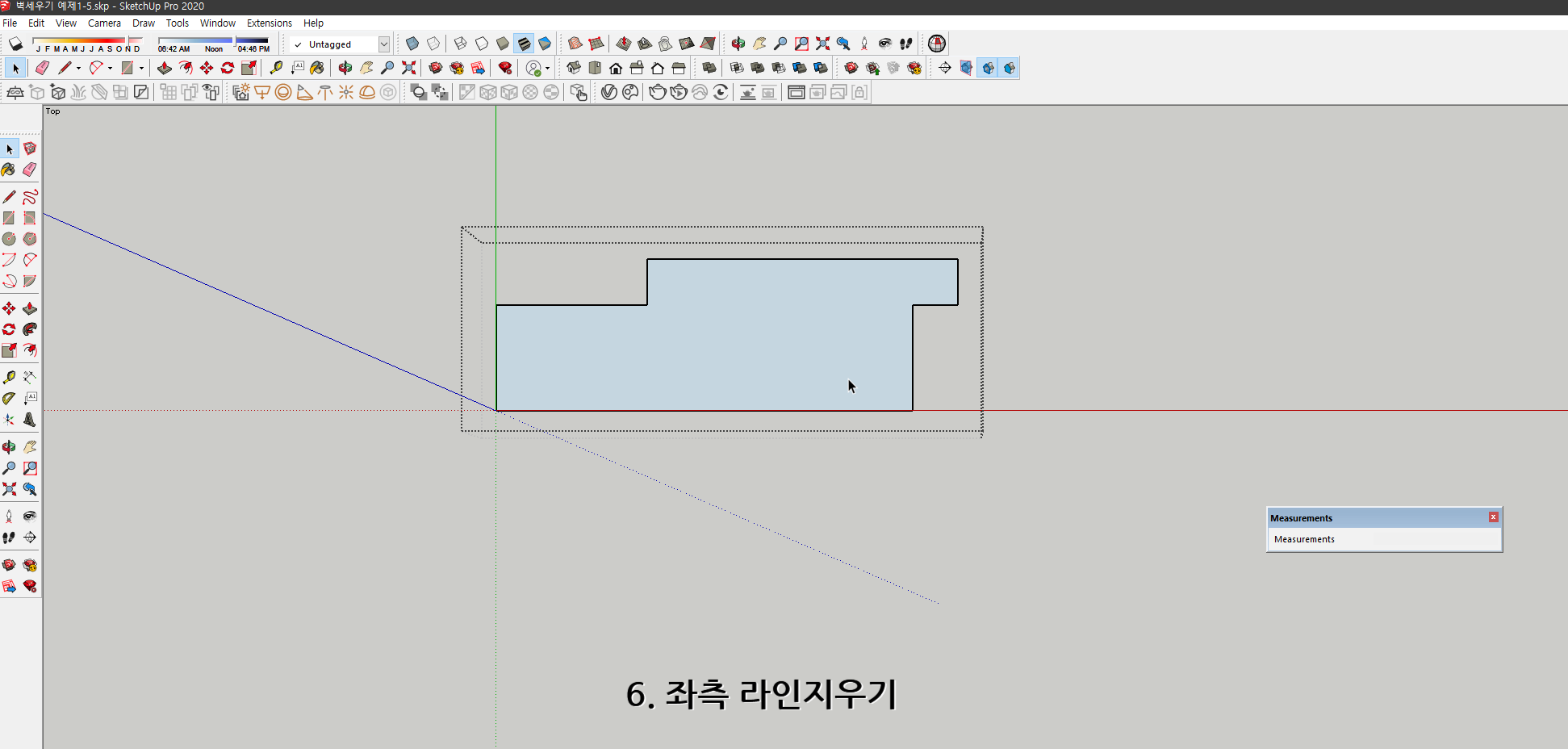

6. 좌측 라인지우기



*그룹화 하는 것을 습관으로 만들어야 합니다!!!!







◇   2 - 1 작업영상  ◇



3. 9mm 문선 문틀 만들기

• 9mm 문선 단면도를 만들었으니 Follow me 도구를 이용하여 문틀을 돌려주도록 합니다. 이번에는 화장실 문에 문틀을 돌려줄 예정입니다.



3-1 : 9mm 문선 문틀만들기 1

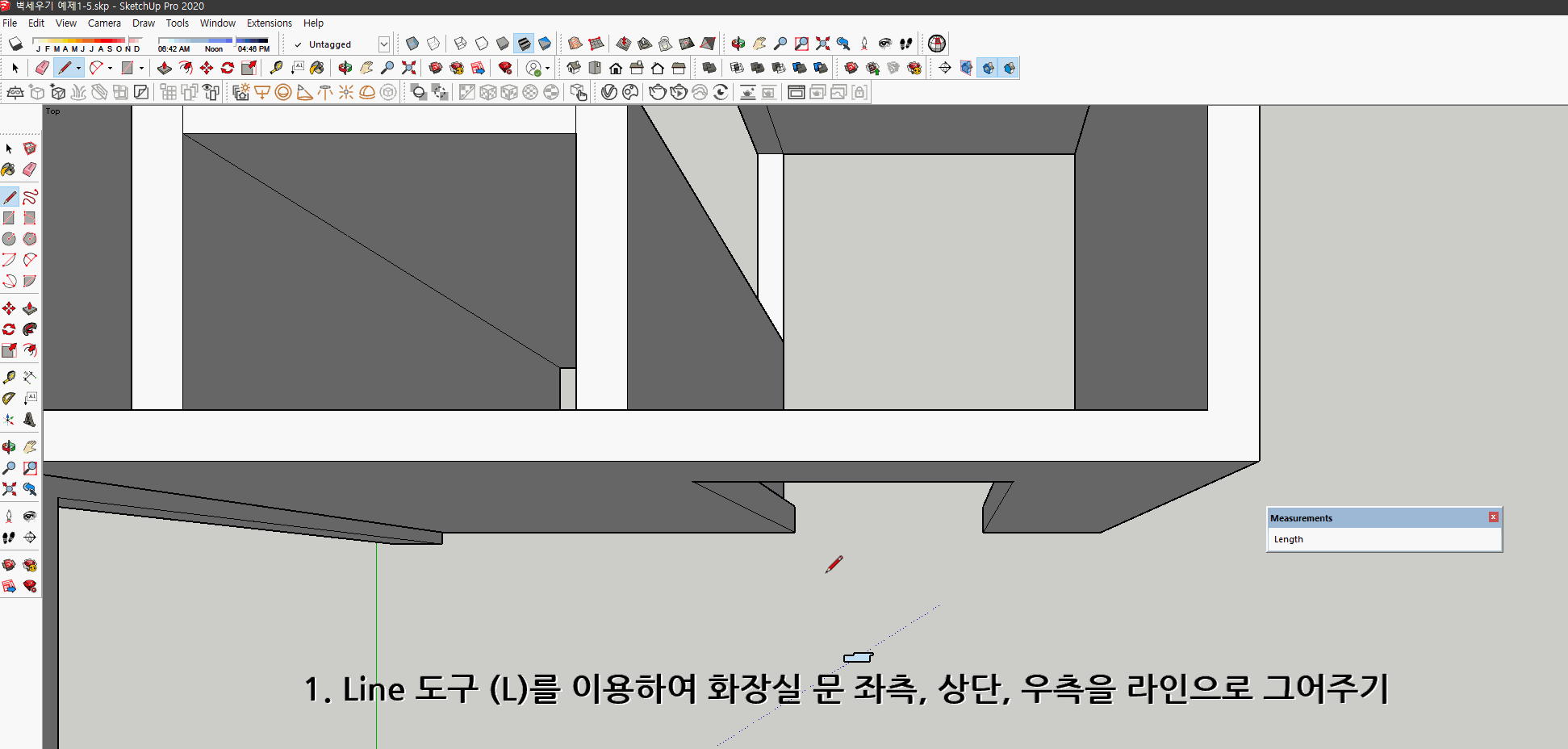

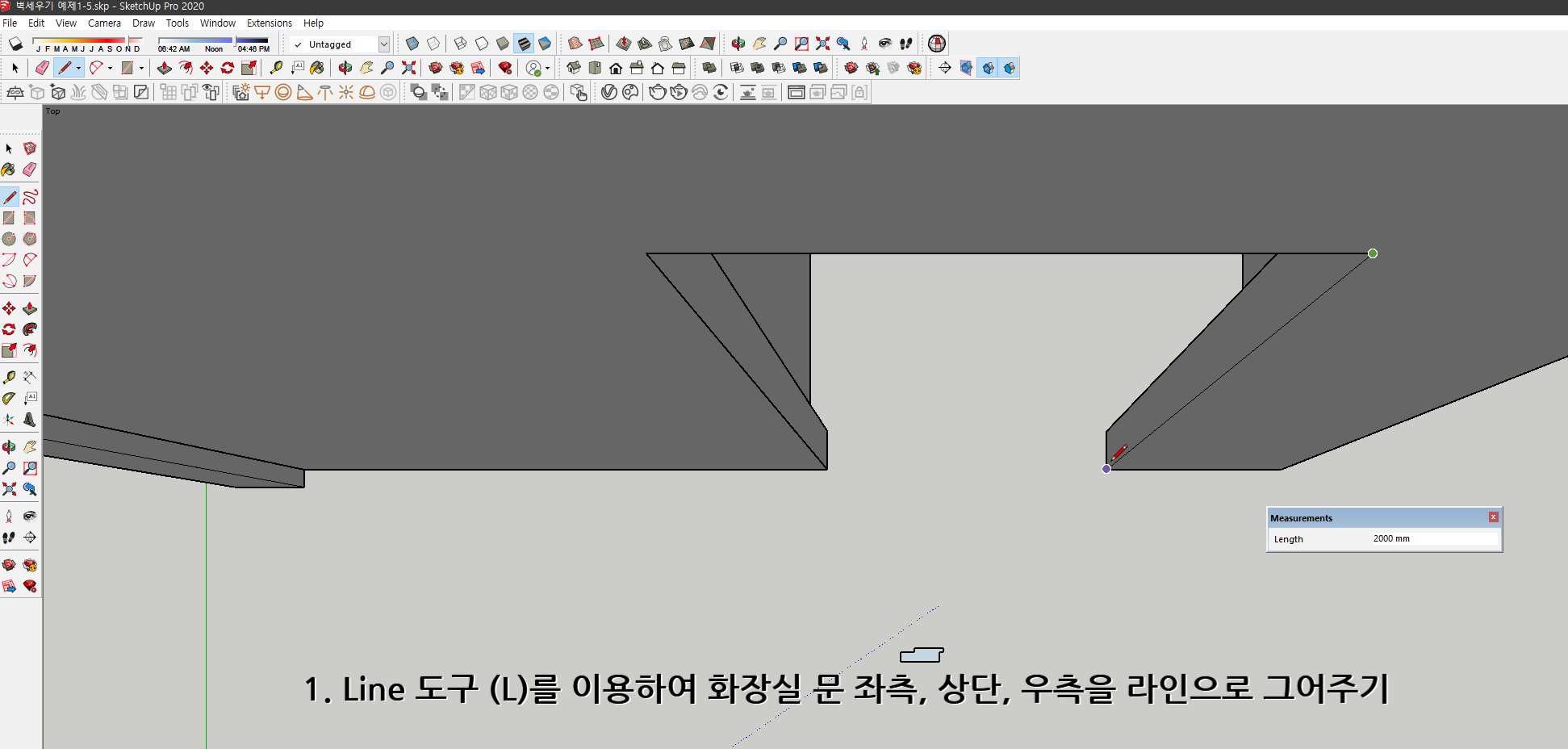

1. Line 도구 (L)를 이용하여 화장실 문 좌측, 상단, 우측을 라인으로 그어주기

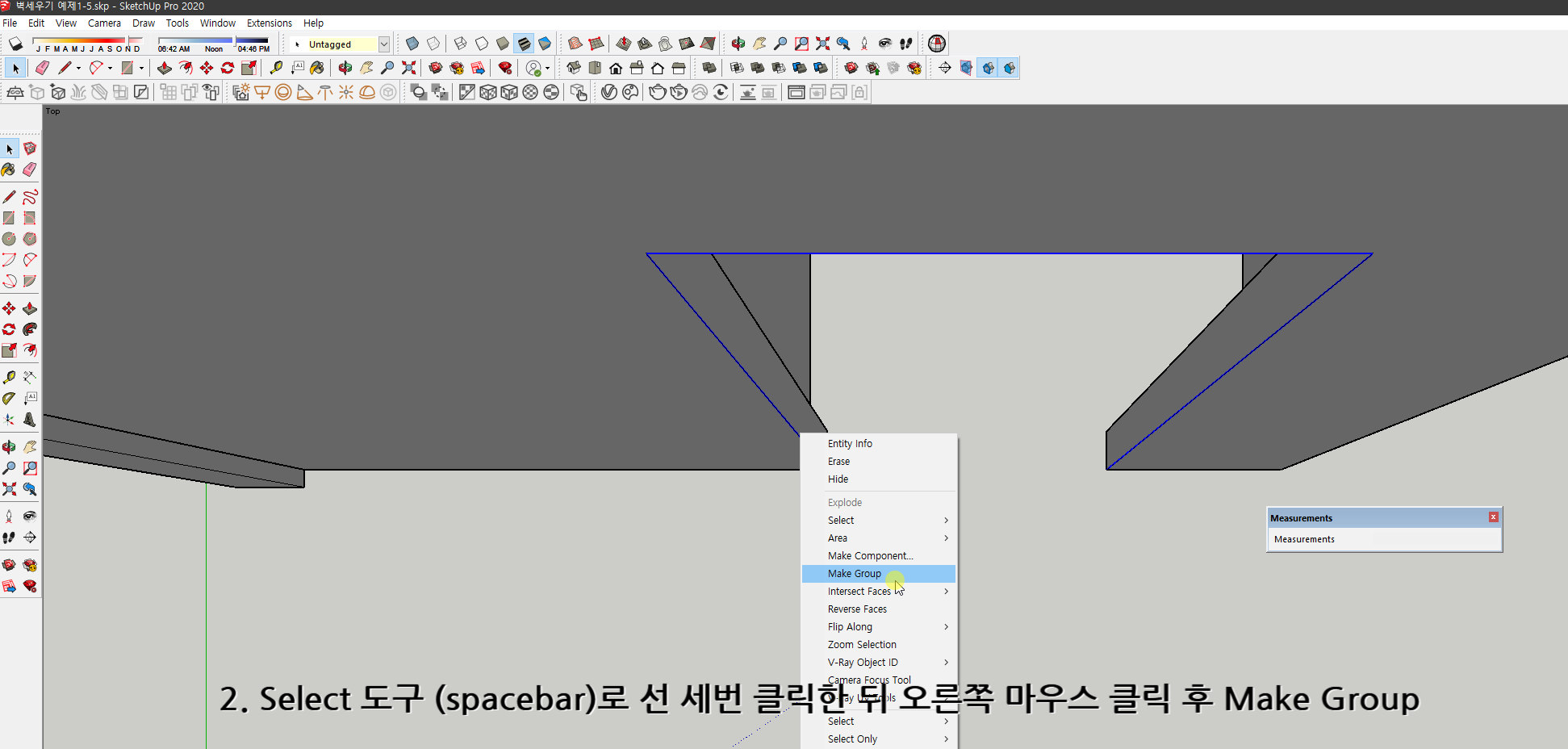

2. Select 도구 (spacebar)로 선 세번 클릭한 뒤 오른쪽 마우스 클릭 후 Make Group

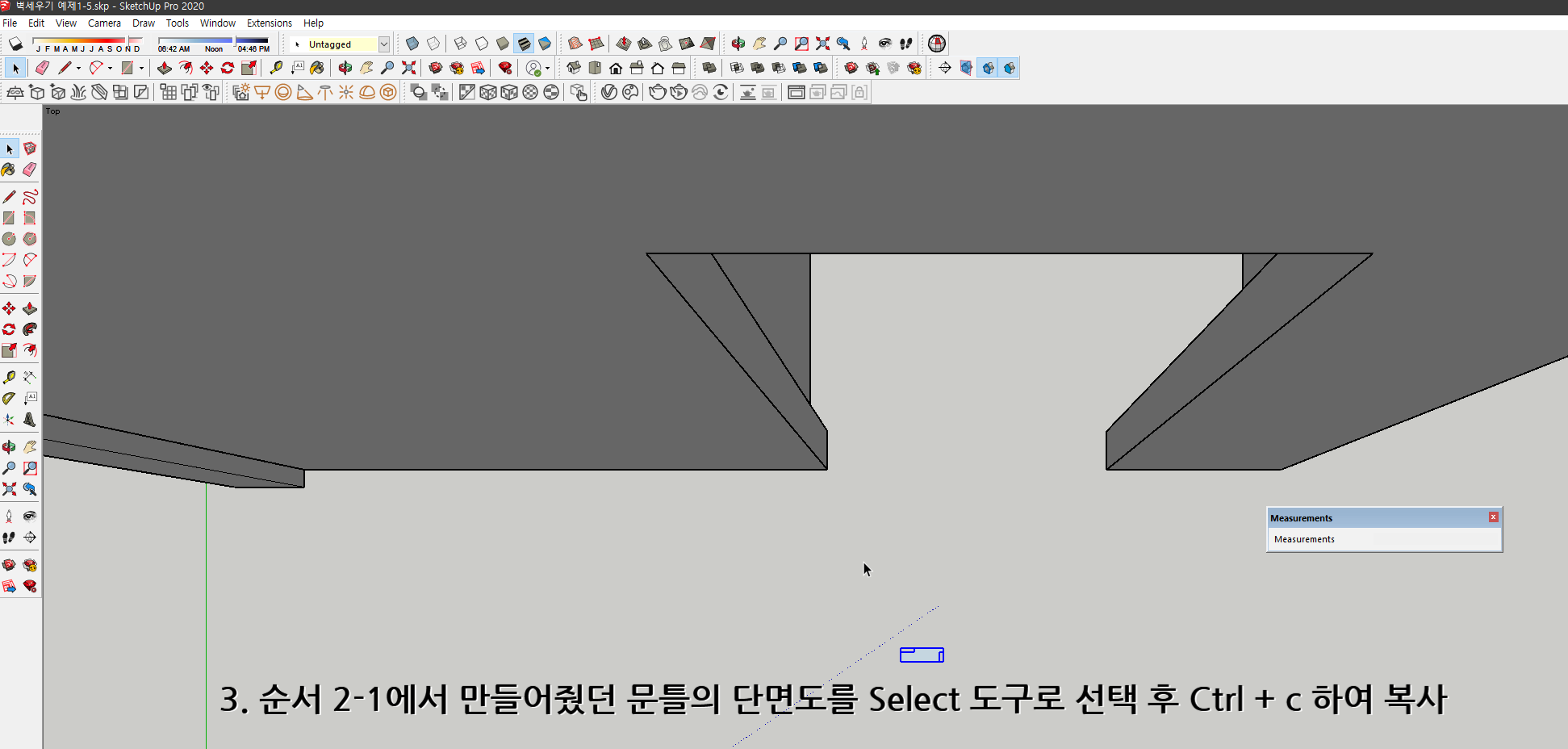

3. 순서 2-1에서 만들어줬던 문틀의 단면도를 Select 도구로 선택 후 Ctrl + c 하여 복사

4. 그려준 라인 그룹을 더블클릭하여 그룹 편집 모드로 진입합니다.

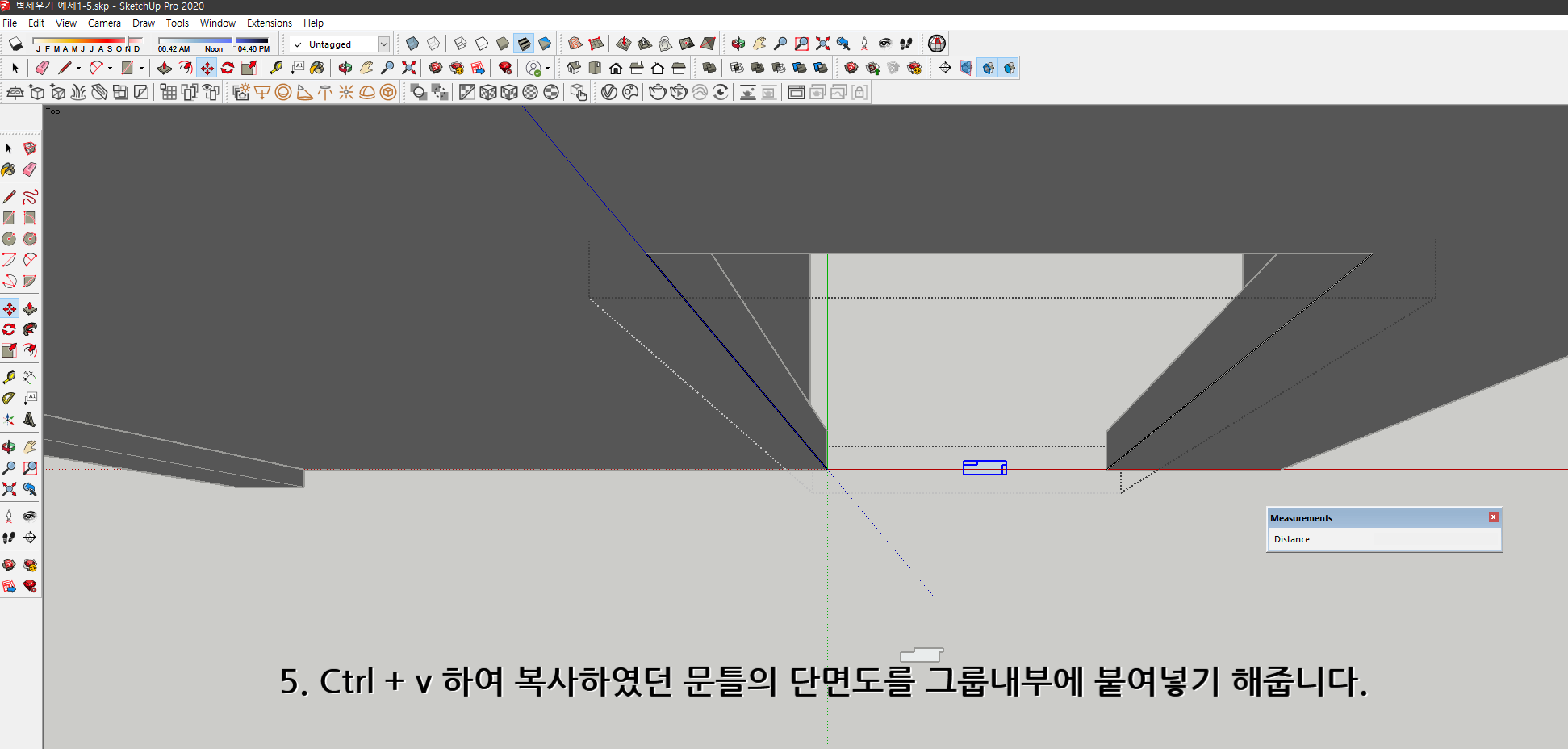

5. Ctrl + v 하여 복사하였던 문틀의 단면도를 그룹내부에 붙여넣기 해줍니다.



◇   3 - 1 작업영상  ◇





3-2 : 9mm 문선 문틀만들기 2

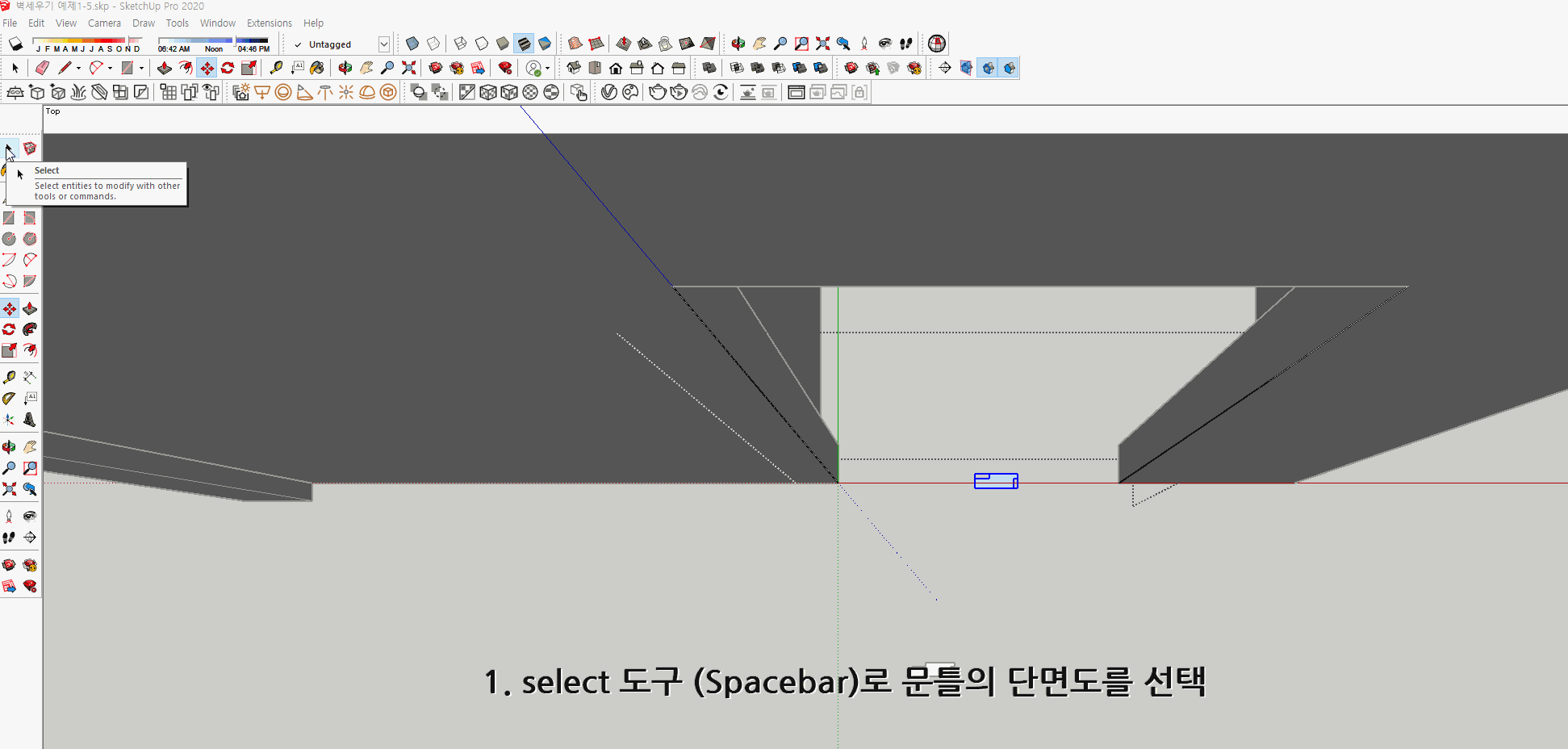

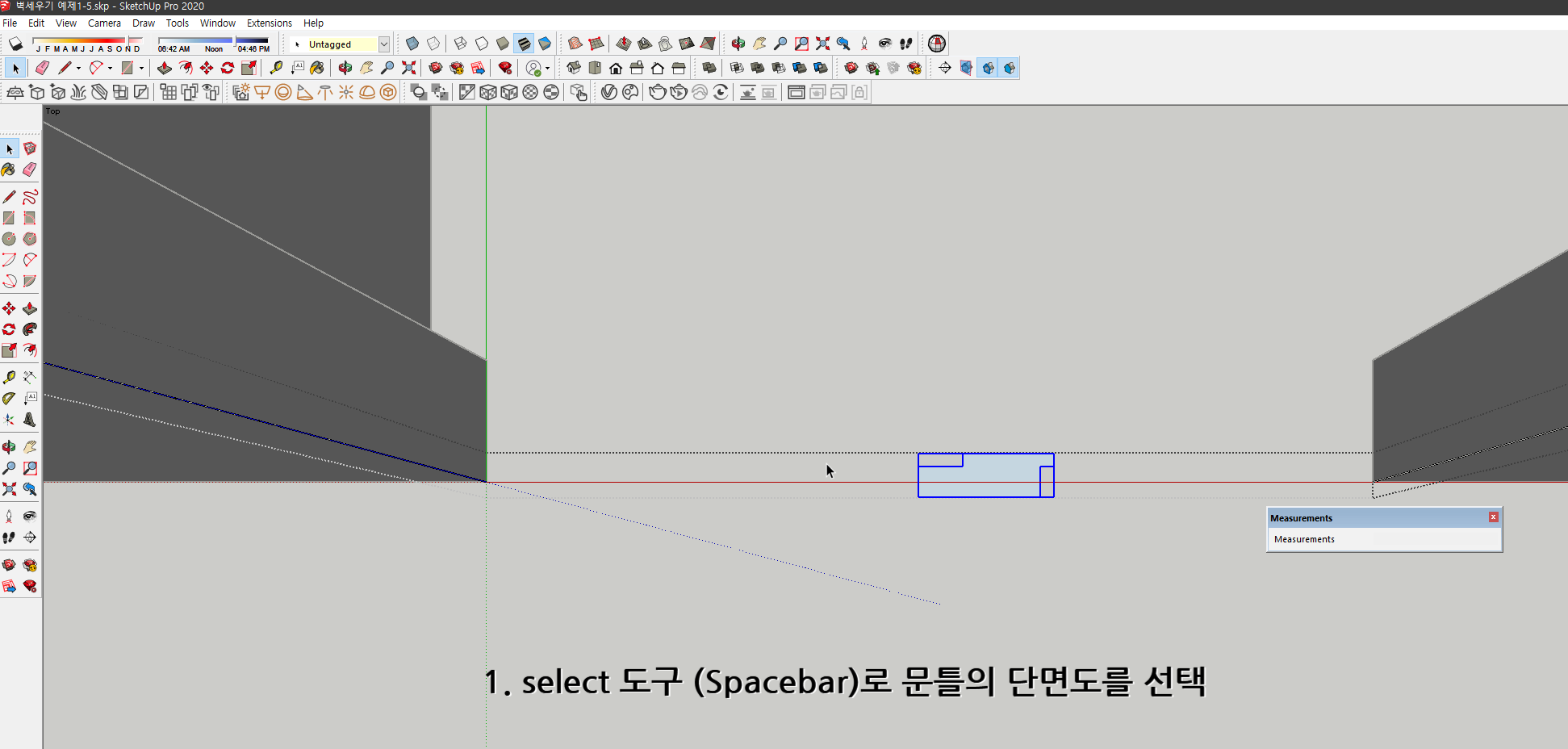

1. select 도구 (Spacebar)로 문틀의 단면도를 선택

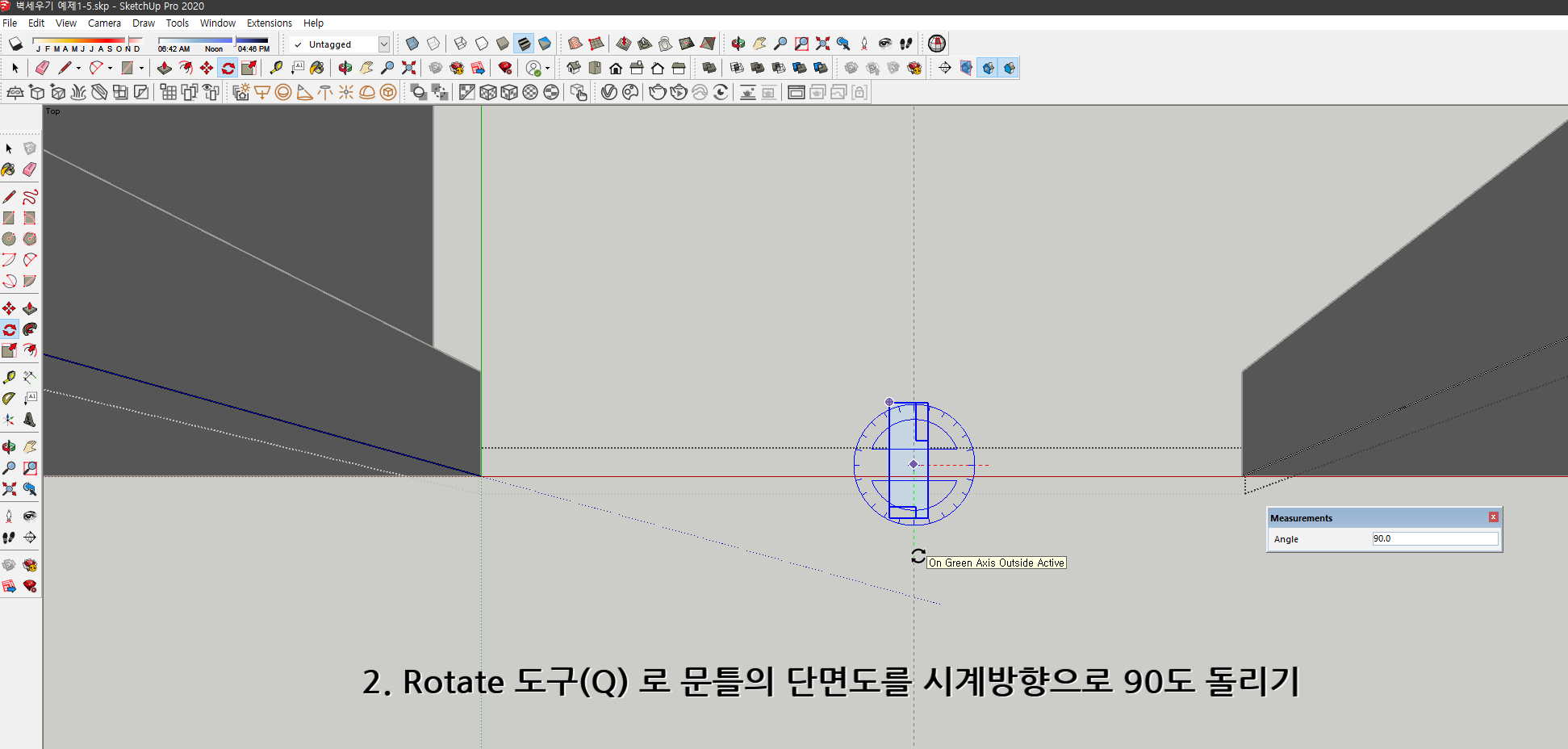

2. Rotate 도구(Q) 로 문틀의 단면도를 시계방향으로 90도 돌리기

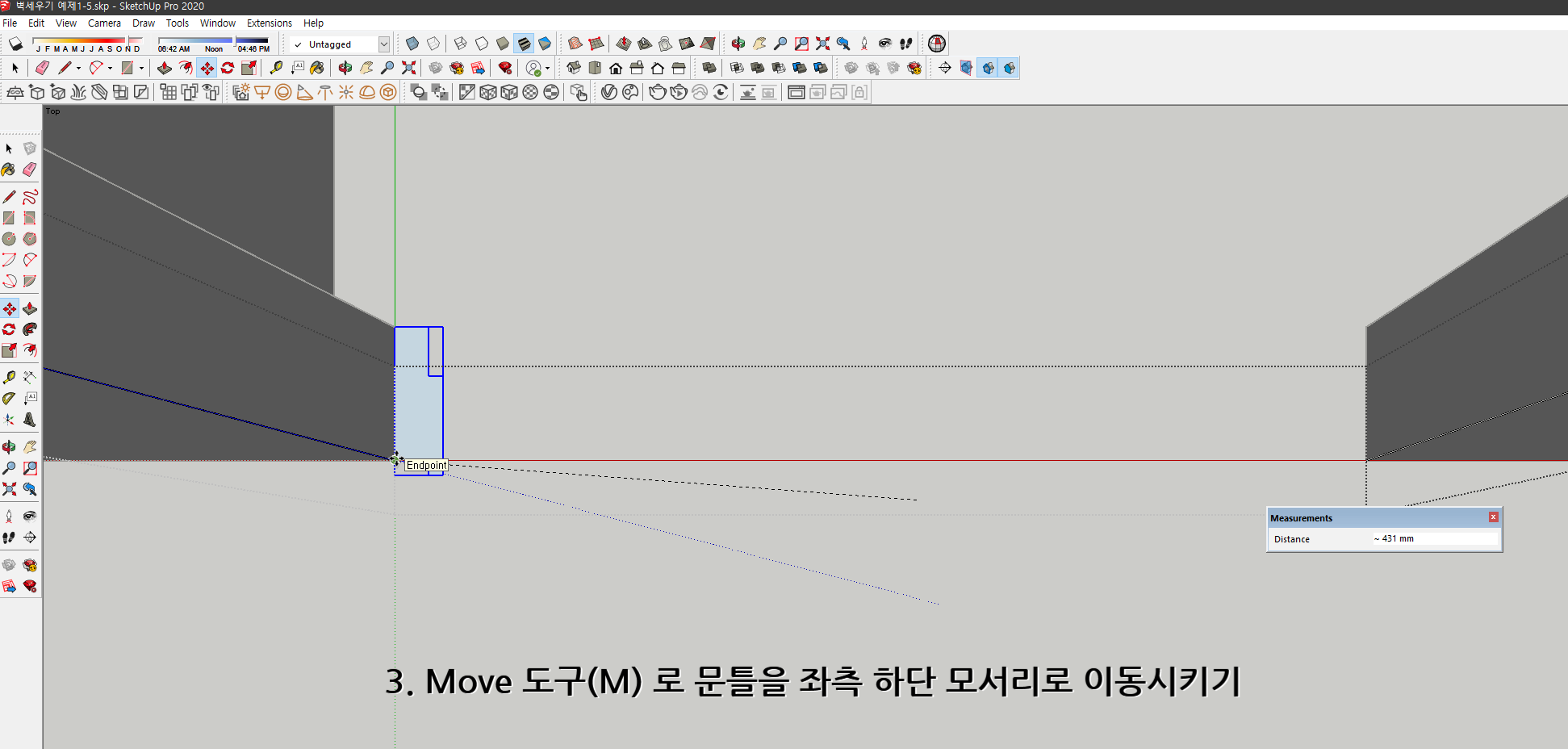

3. Move 도구(M) 로 문틀을 좌측 하단 모서리로 이동시키기

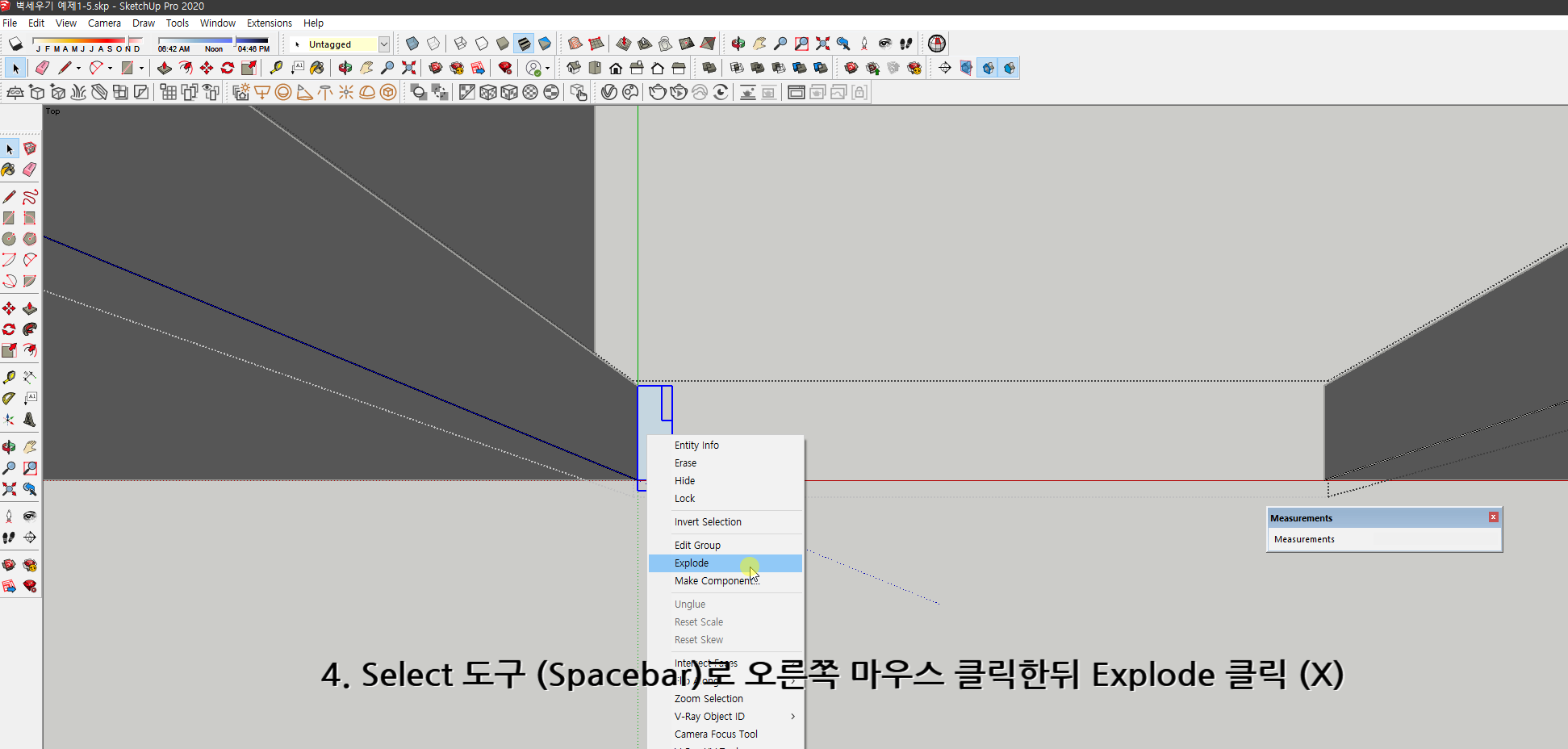

4. Select 도구 (Spacebar)로 오른쪽 마우스 클릭한뒤 Explode 클릭 (X)

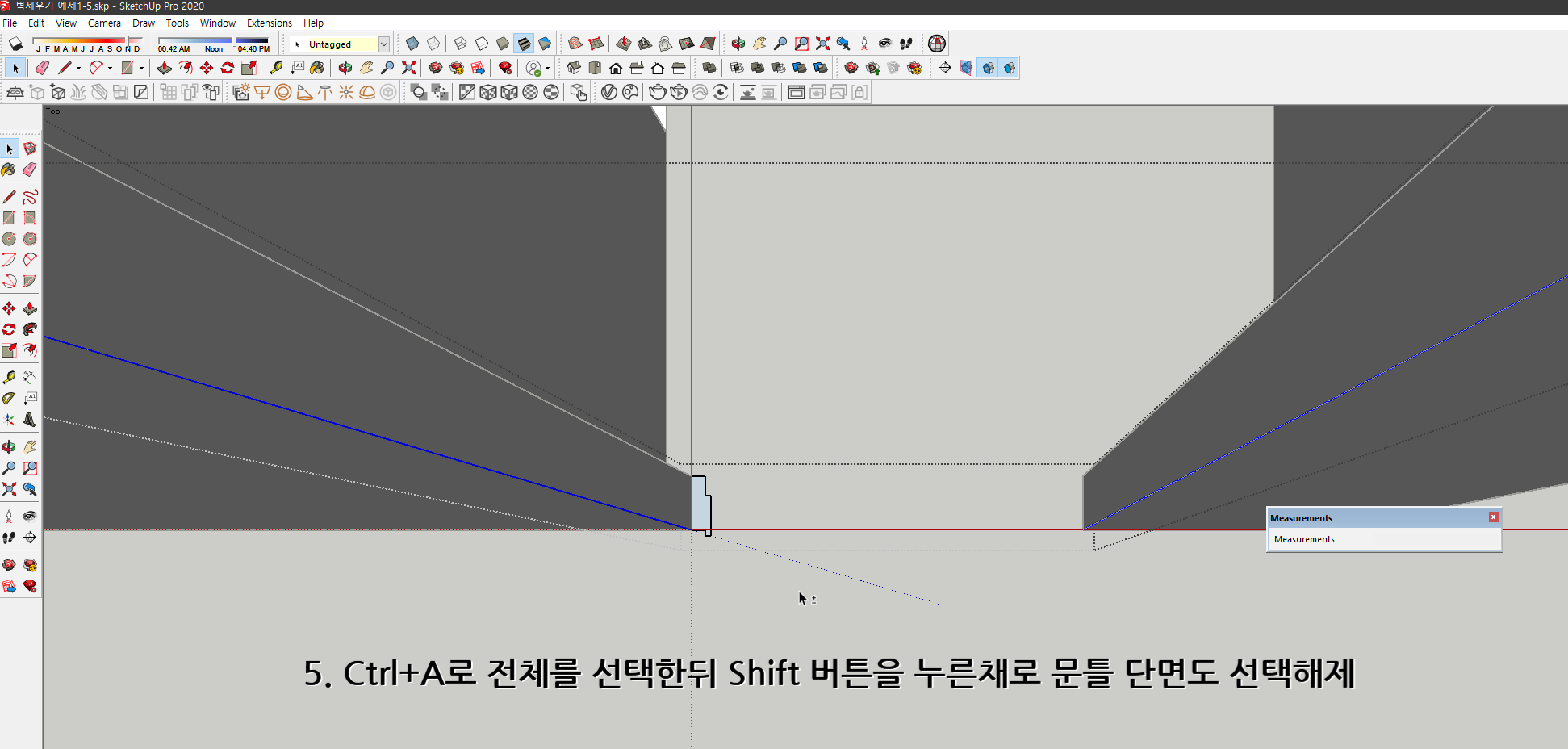

5. Ctrl+A로 전체를 선택한뒤 Shift 버튼을 누른채로 문틀 단면도 선택해제

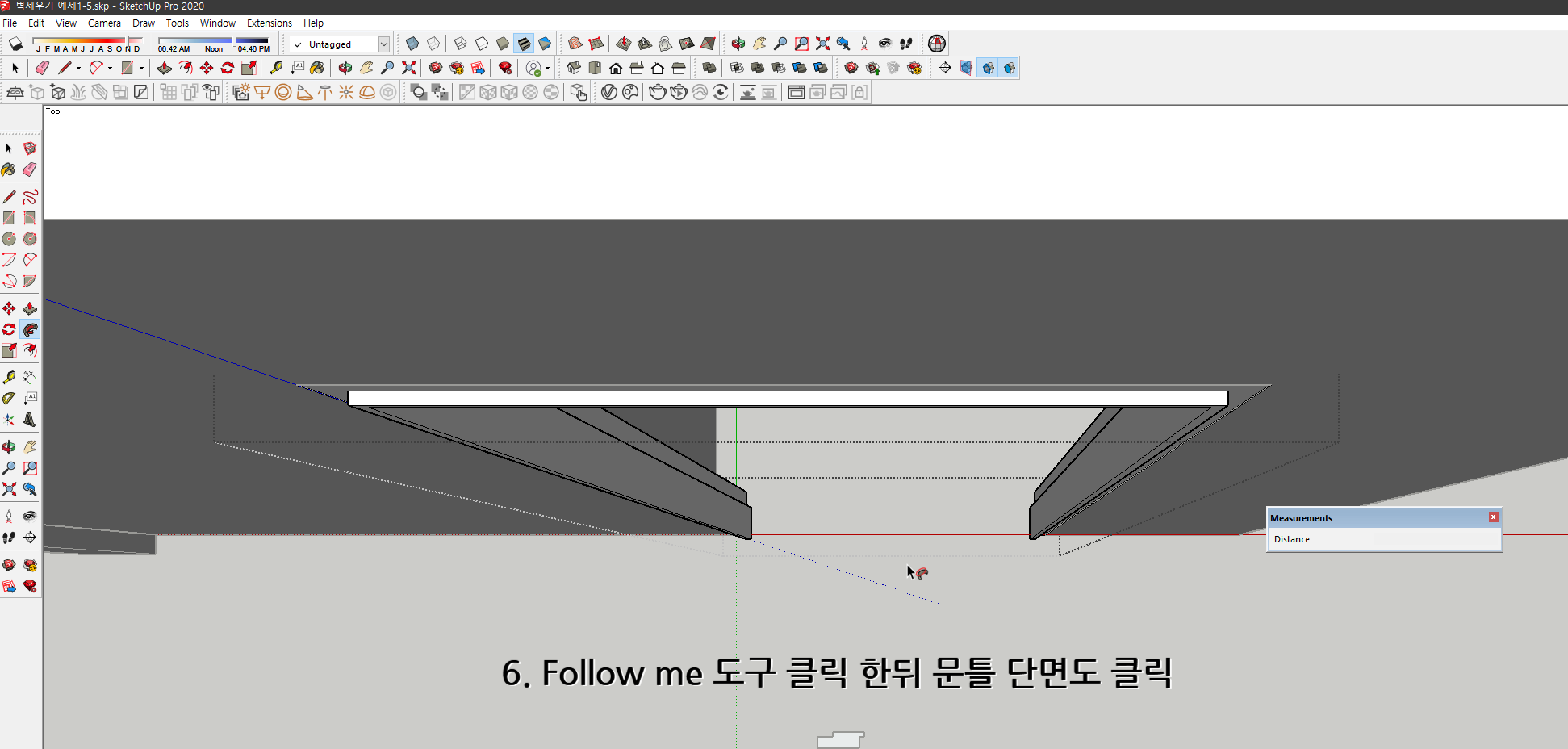

6. Follow me 도구 클릭 한뒤 문틀 단면도 클릭





◇   3 - 2 작업영상  ◇







4. 문 만들어주기 및 Tags 사용

• 문틀을 만들었으니 이제 문을 만들어 주려합니다. 문은 35~38mm 의 두께를 가지고 있으며 문이 들어가는 문틀 부분보다 7mm정도 작게 들어가는게 일반적입니다. 문은 간단하게 만들 수 있으니 이번 예제에서는 tags 를 이용하여 작업성을 높혀주려고 합니다. Tags 는 layer와 같은 역할을 하는 것으로 작업을 할때 필요없는 부분은 껐다 켰다 할 수 있도록 작업하는 것입니다.



4-1 : 문 만들기 1

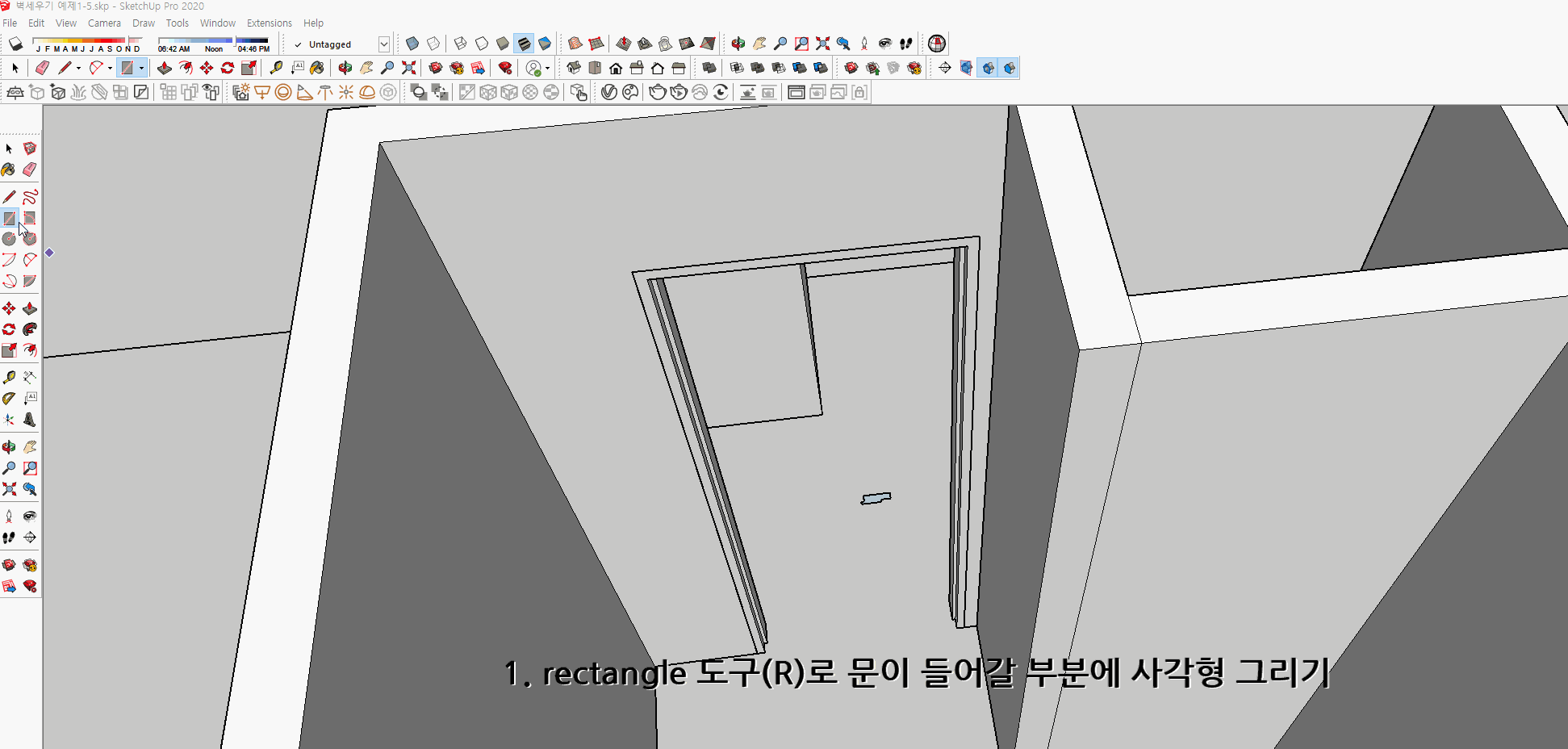

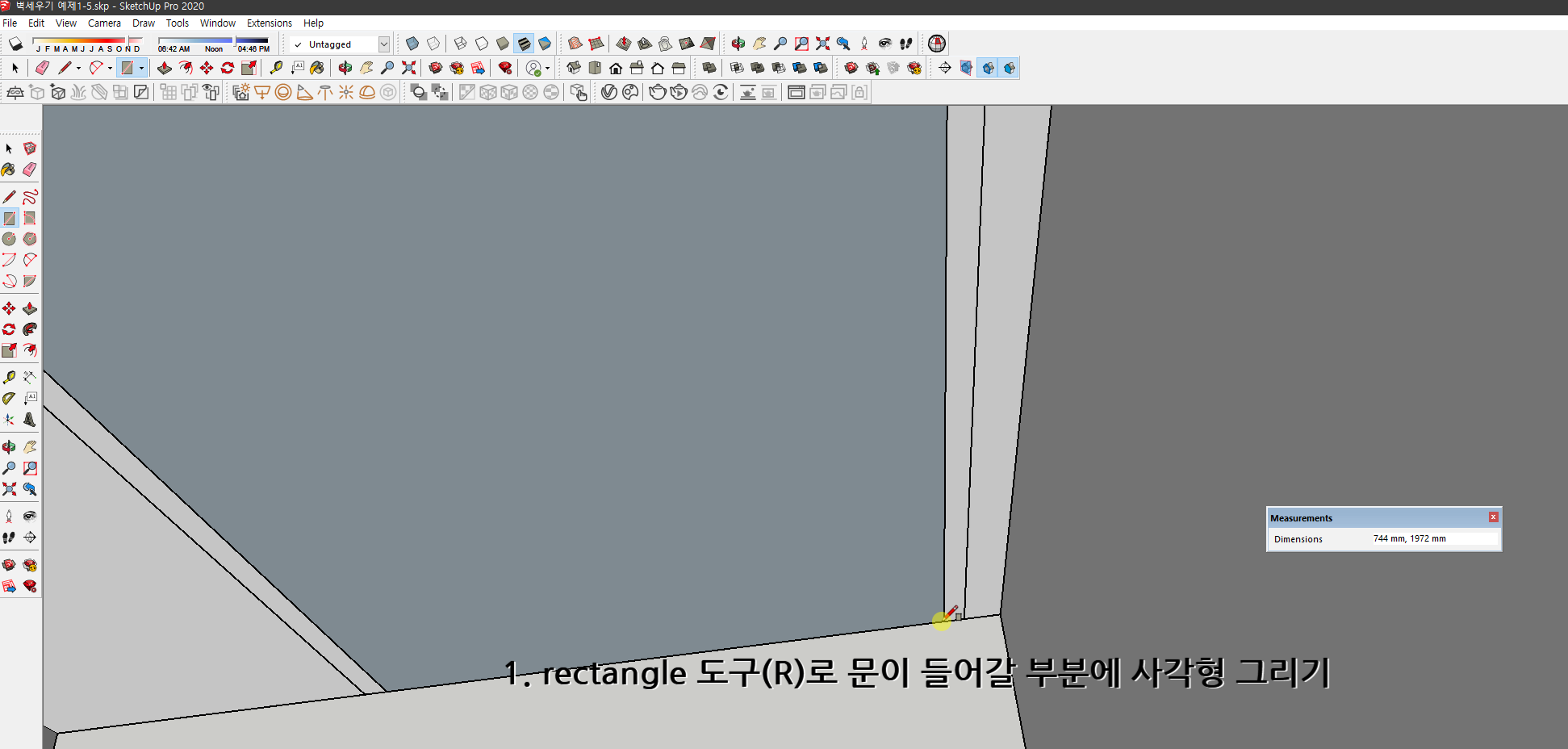

1. rectangle 도구(R)로 문이 들어갈 부분에 사각형 그리기

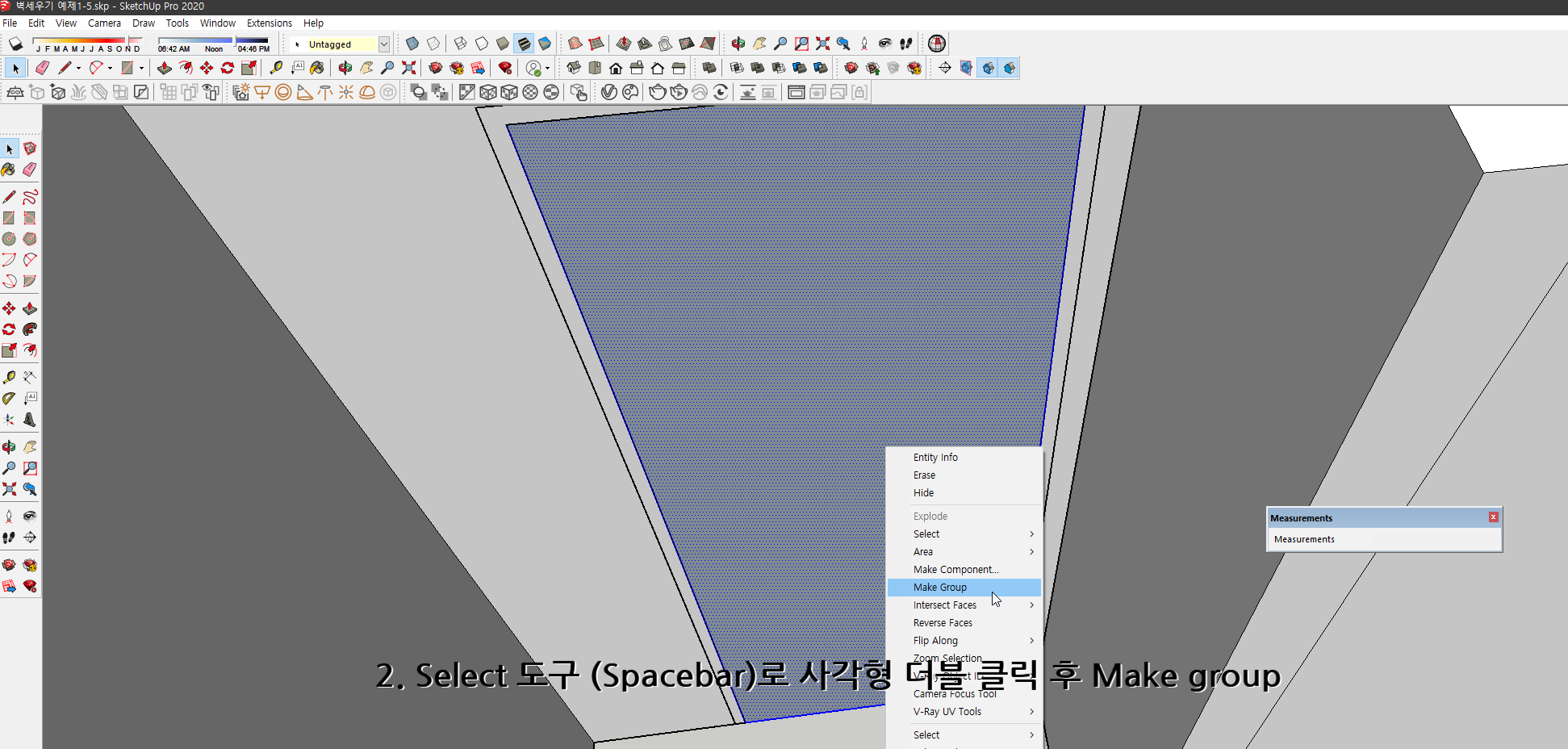

2. Select 도구 (Spacebar)로 사각형 더블 클릭 후 Make group

3. 그룹화 한 사각형을 더블 클릭하여 그룹 편집모드로 진입

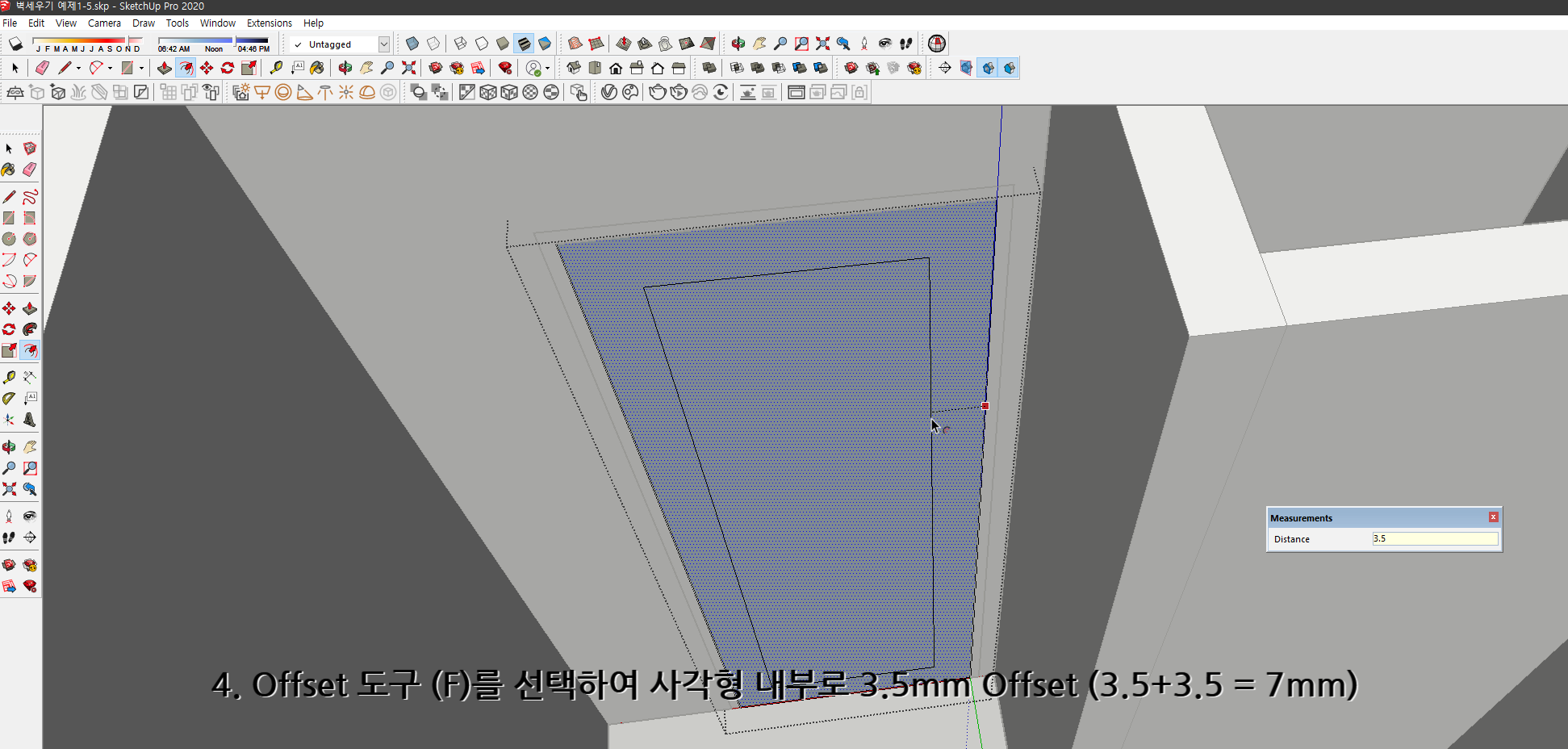

4. Offset 도구 (F)를 선택하여 사각형 내부로 3.5mm Offset (3.5+3.5 = 7mm)

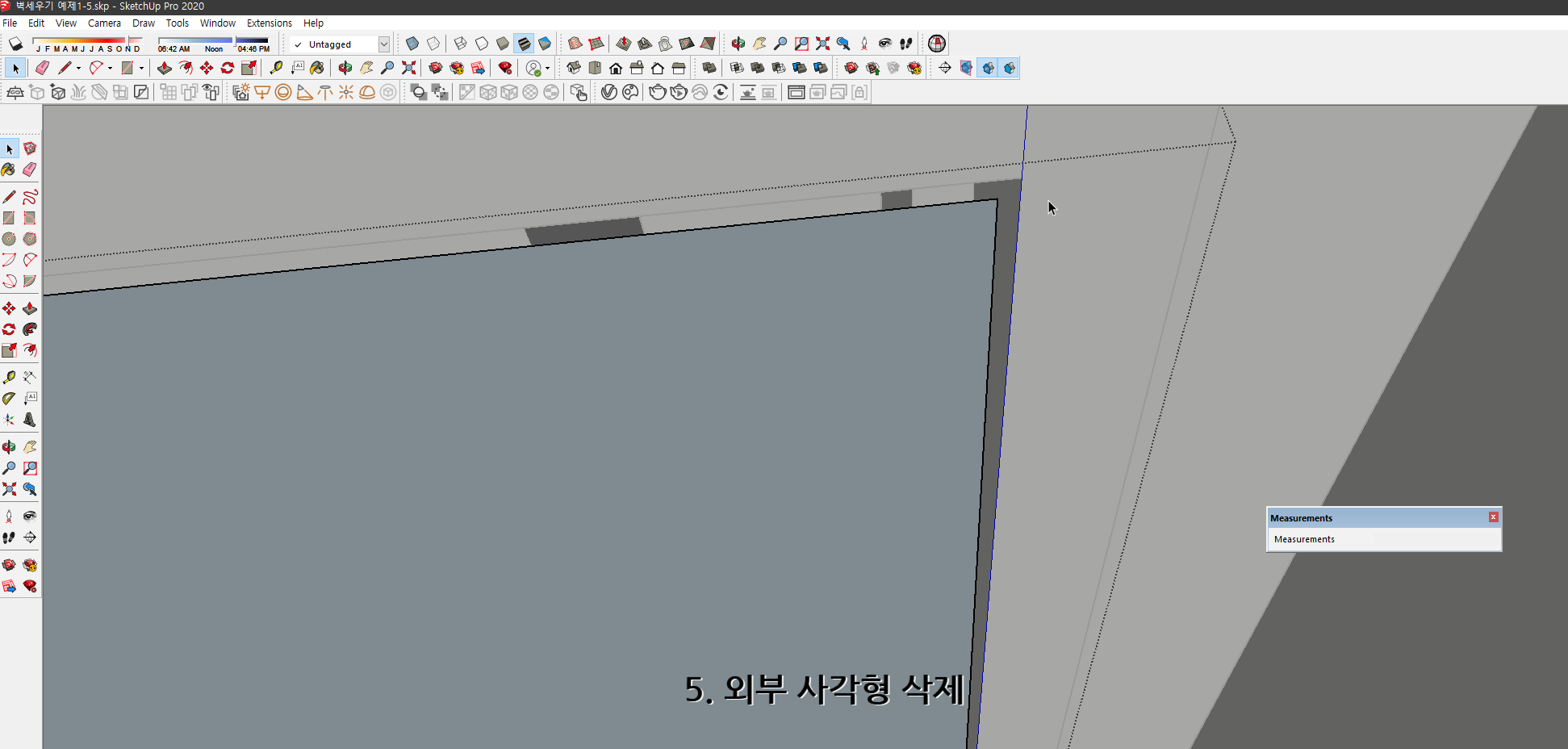

5. 외부 사각형 삭제





◇   4 - 1 작업영상  ◇







4-2 : 문 만들기 2

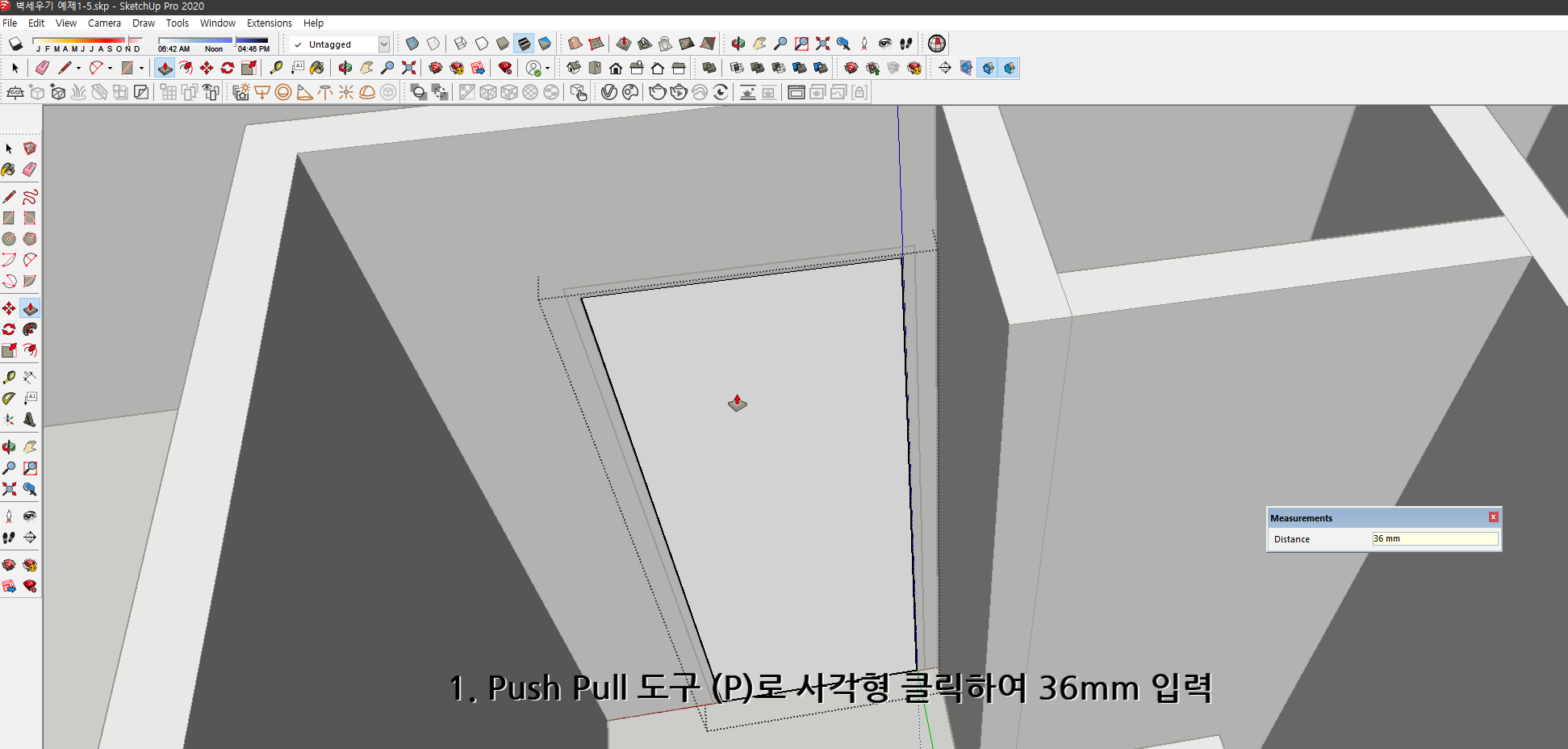

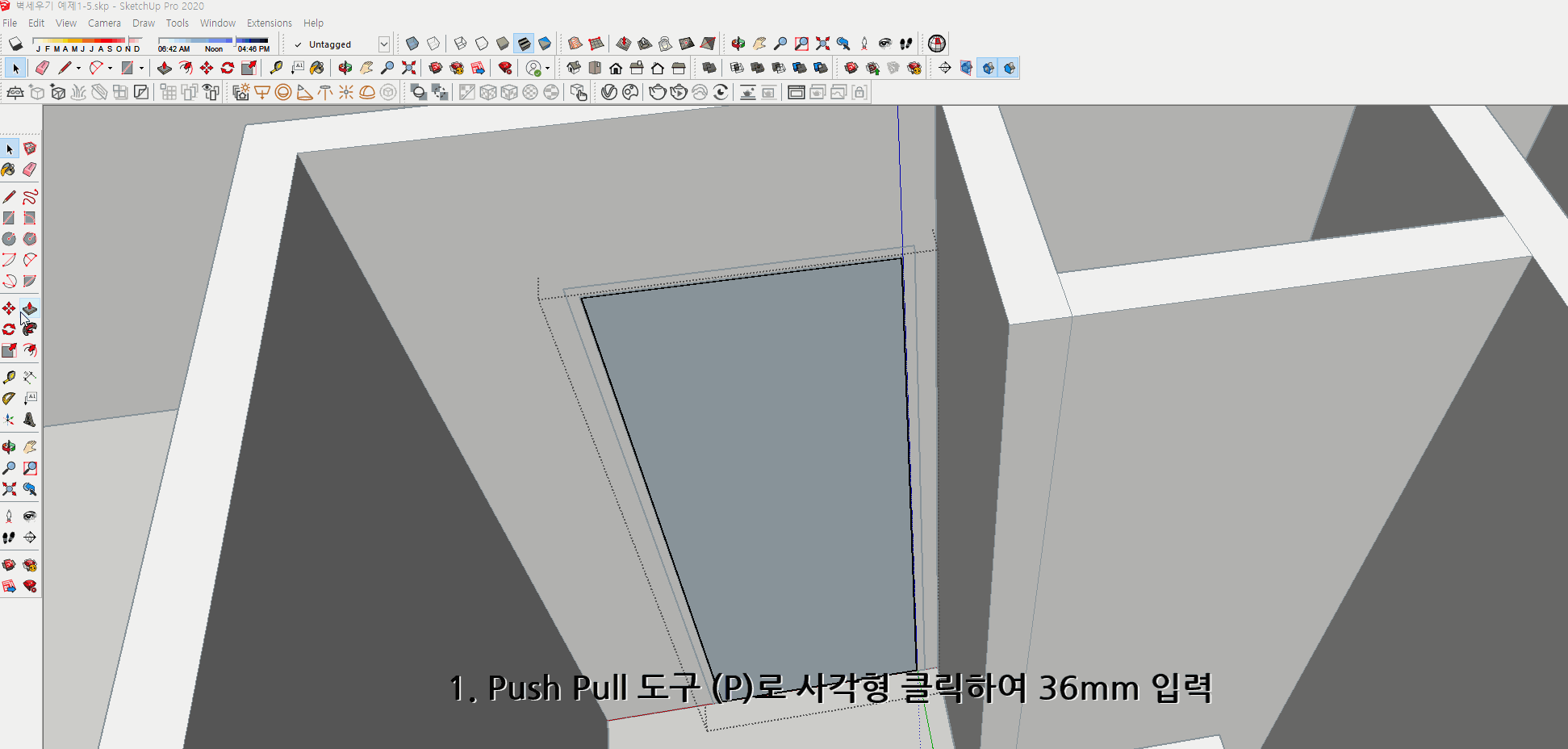

1. Push Pull 도구 (P)로 사각형 클릭하여 36mm 입력

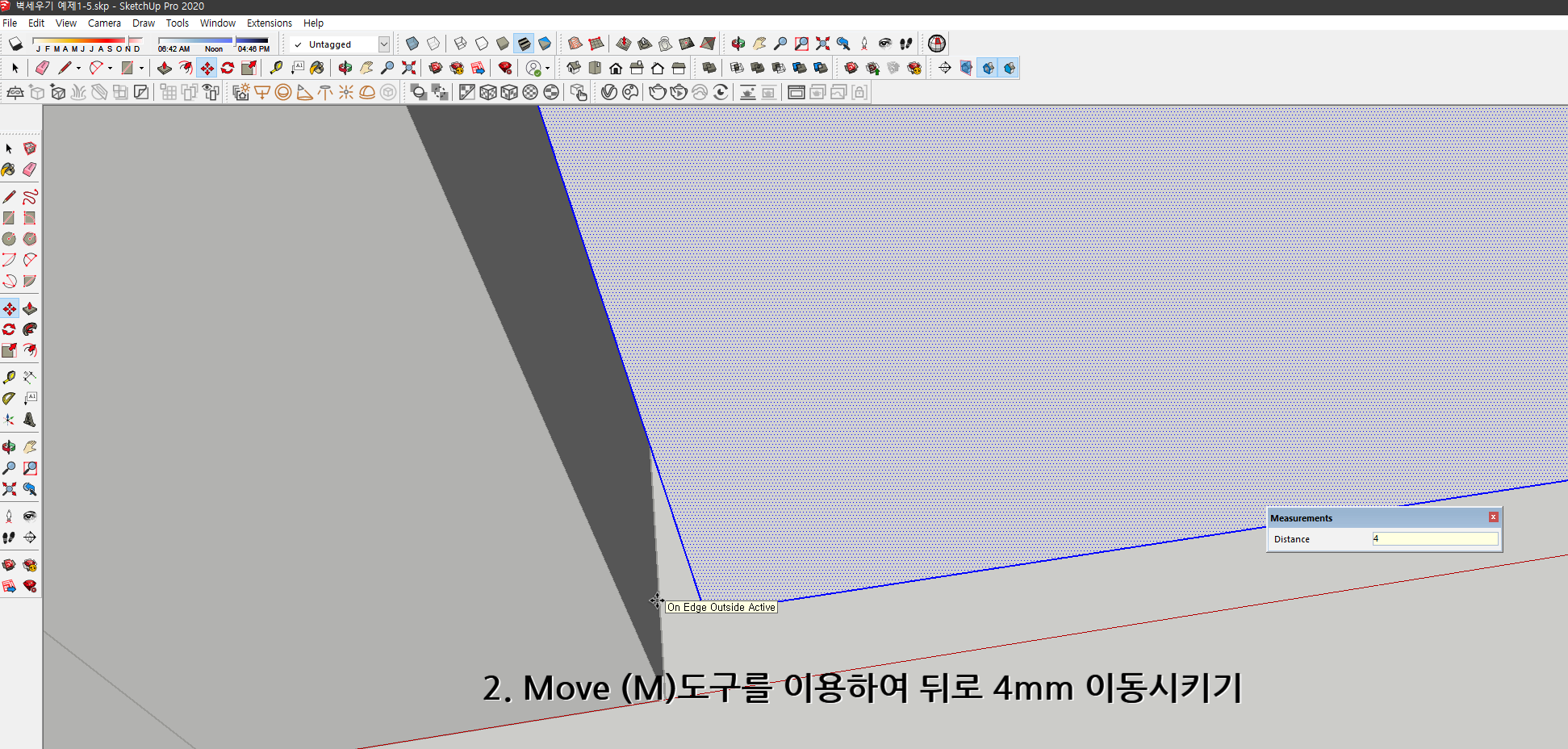

2. Move (M)도구를 이용하여 뒤로 4mm 이동시키기

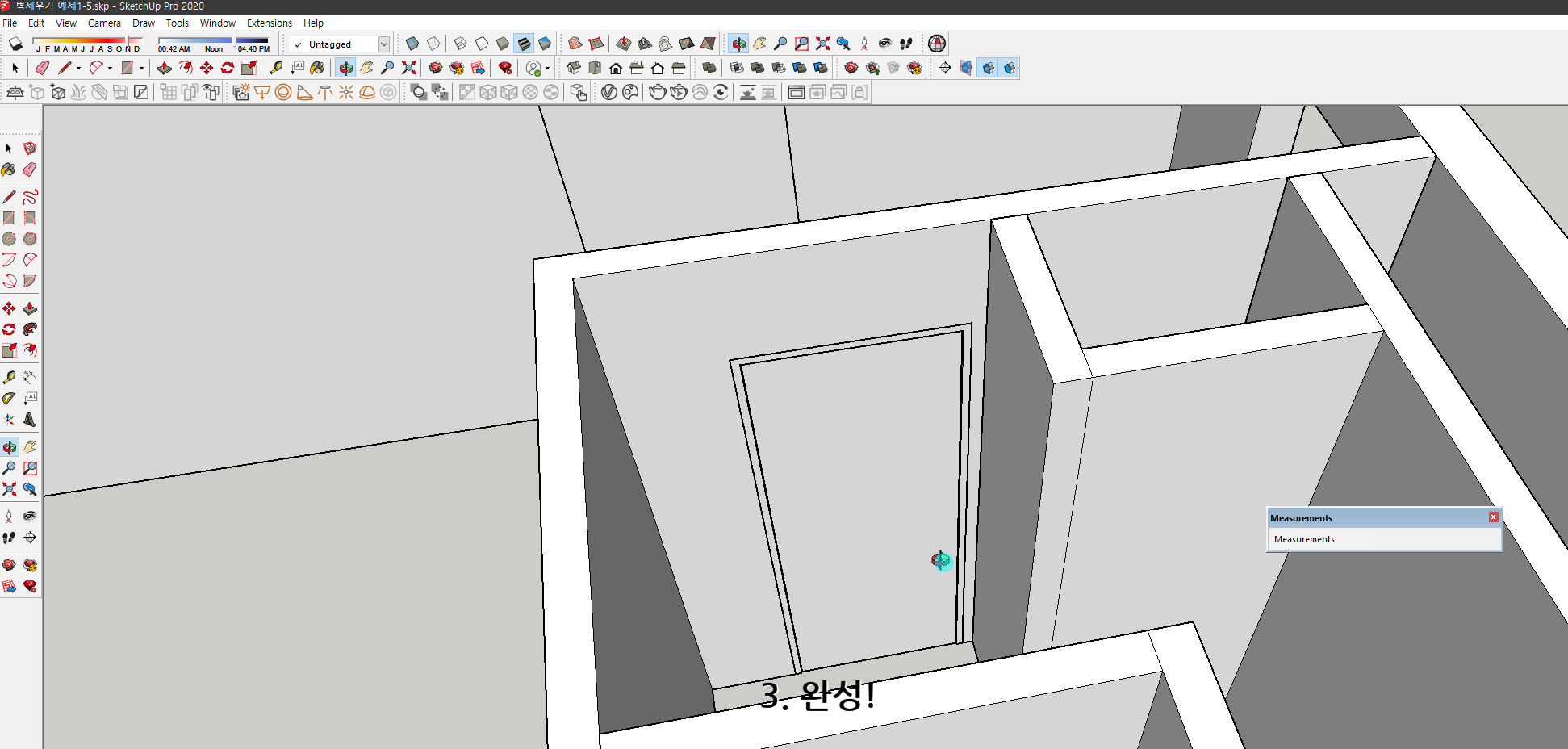

3. 완성!



◇   4 - 2 작업영상  ◇



4-3 : Tag 작업

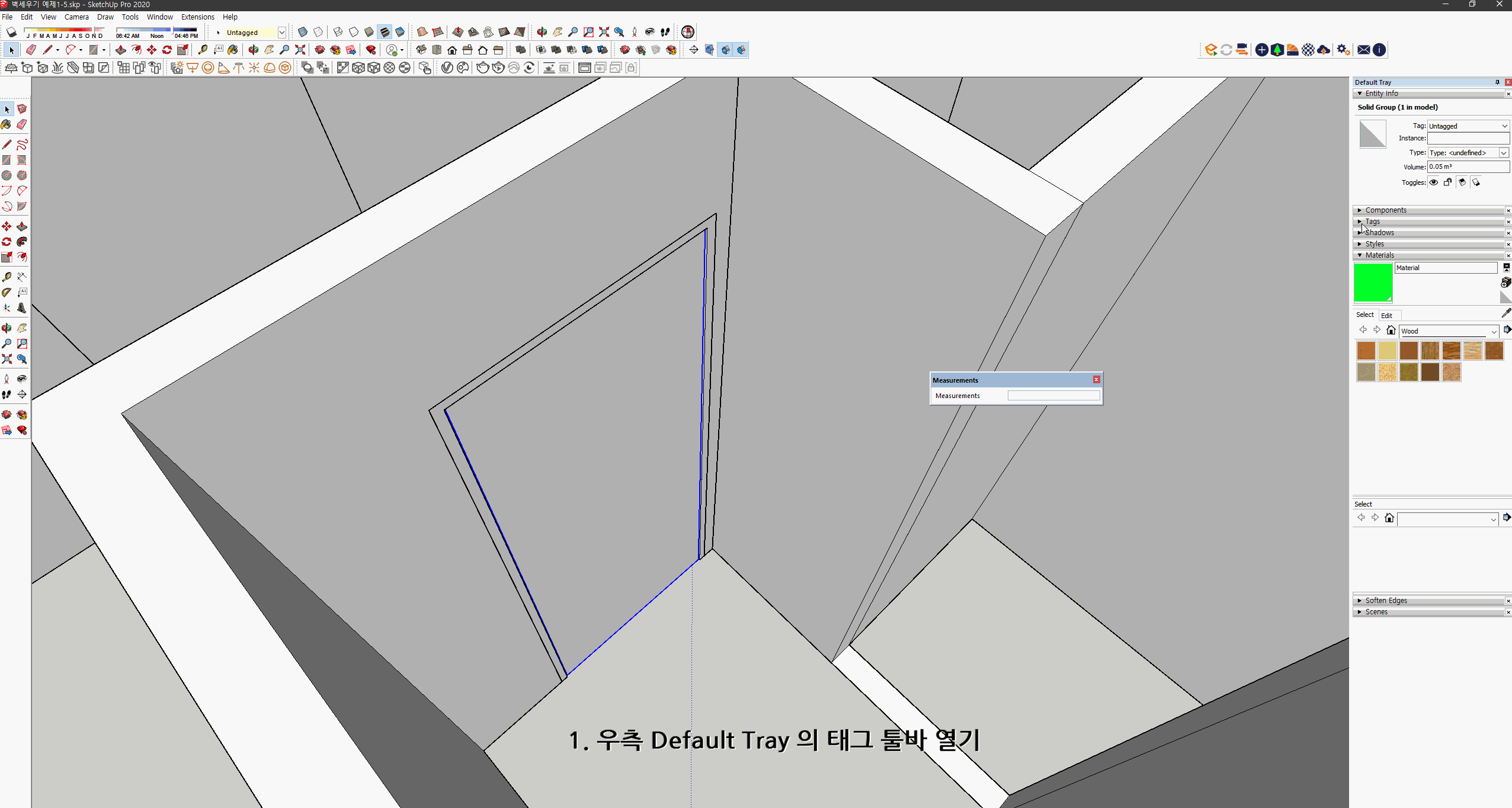

1. 우측 Default Tray 의 태그 툴바 열기

2. Tags 에서 + 클릭

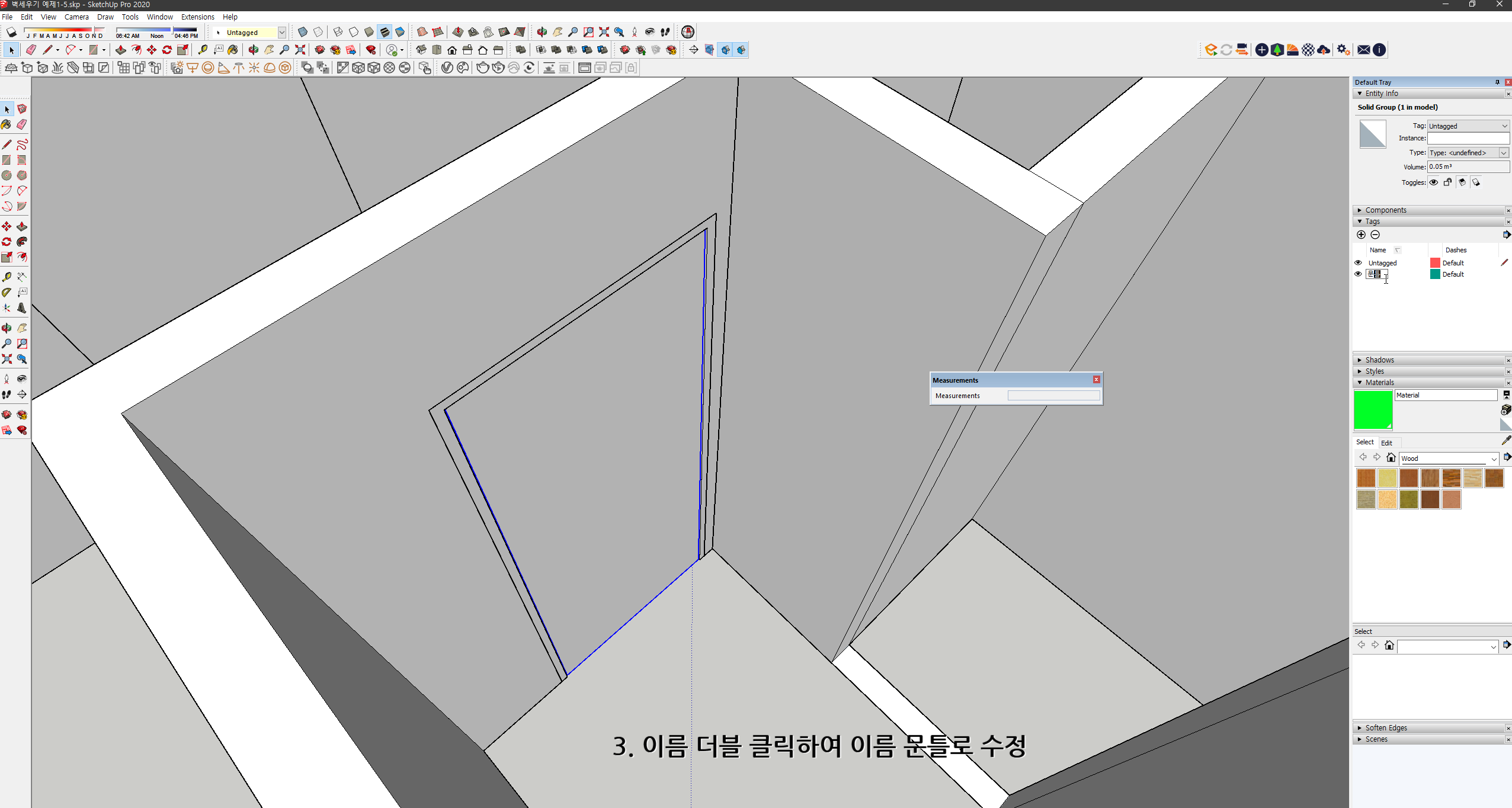

3. 이름 더블 클릭하여 이름 문틀로 수정

4. Tags 하나 더 만들어 주어 문으로 이름 수정

5. 문 그룹 클릭 후 상부 태그 툴바에서 문 클릭

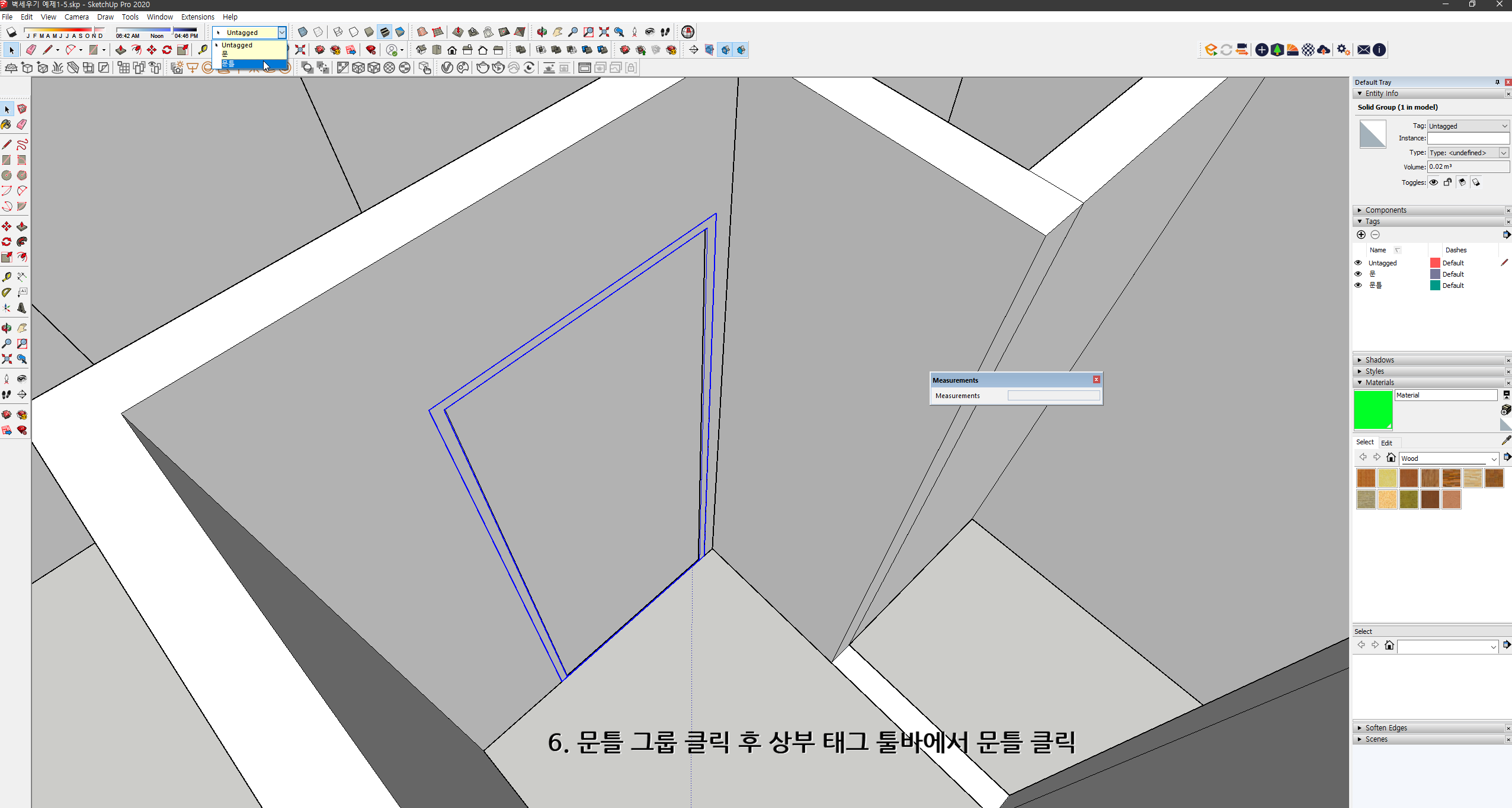

6. 문틀 그룹 클릭 후 상부 태그 툴바에서 문틀 클릭

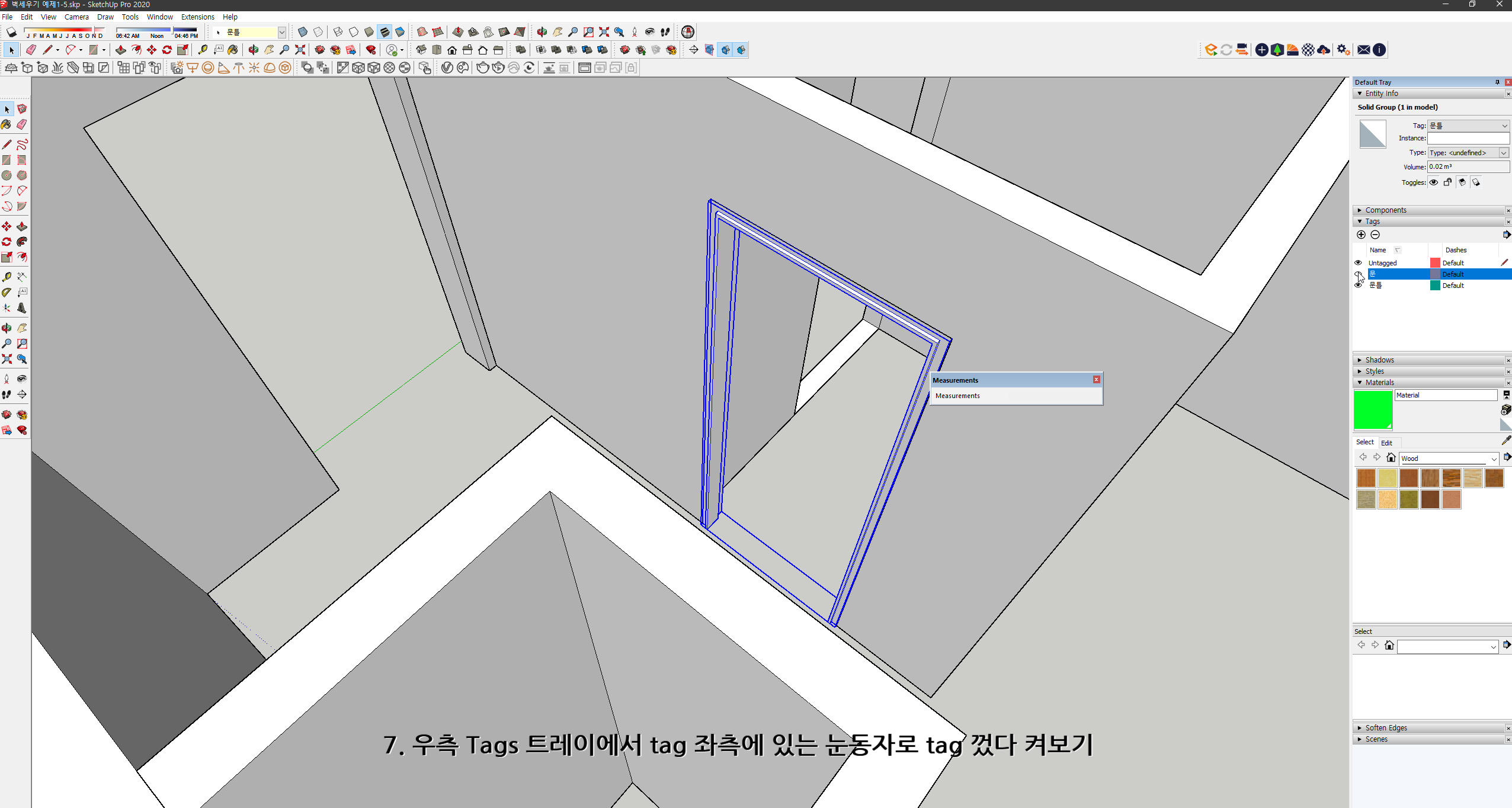

7. 우측 Tags 트레이에서 tag 좌측에 있는 눈동자로 tag 껐다 켜보기





◇   4 - 3 작업영상  ◇

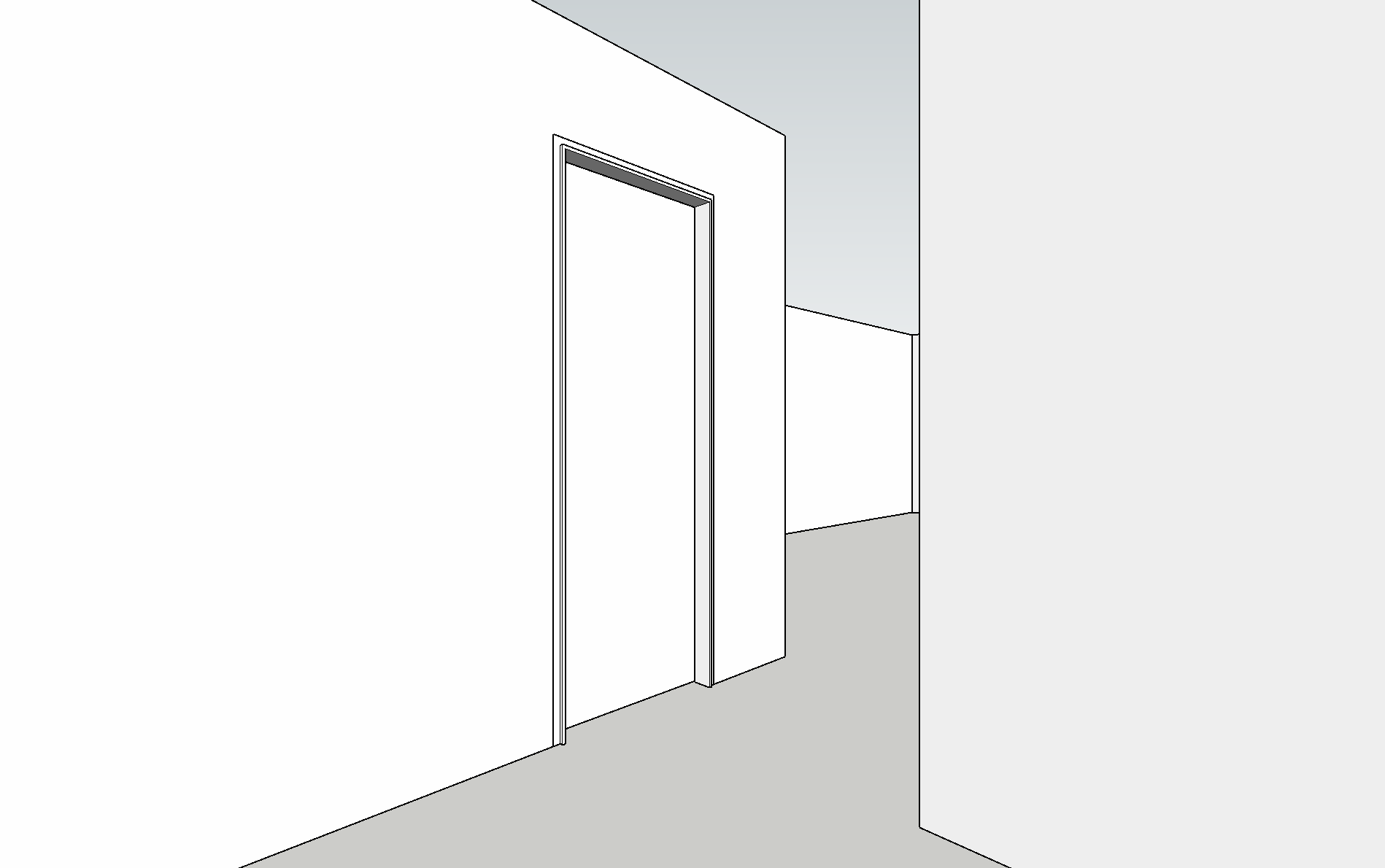

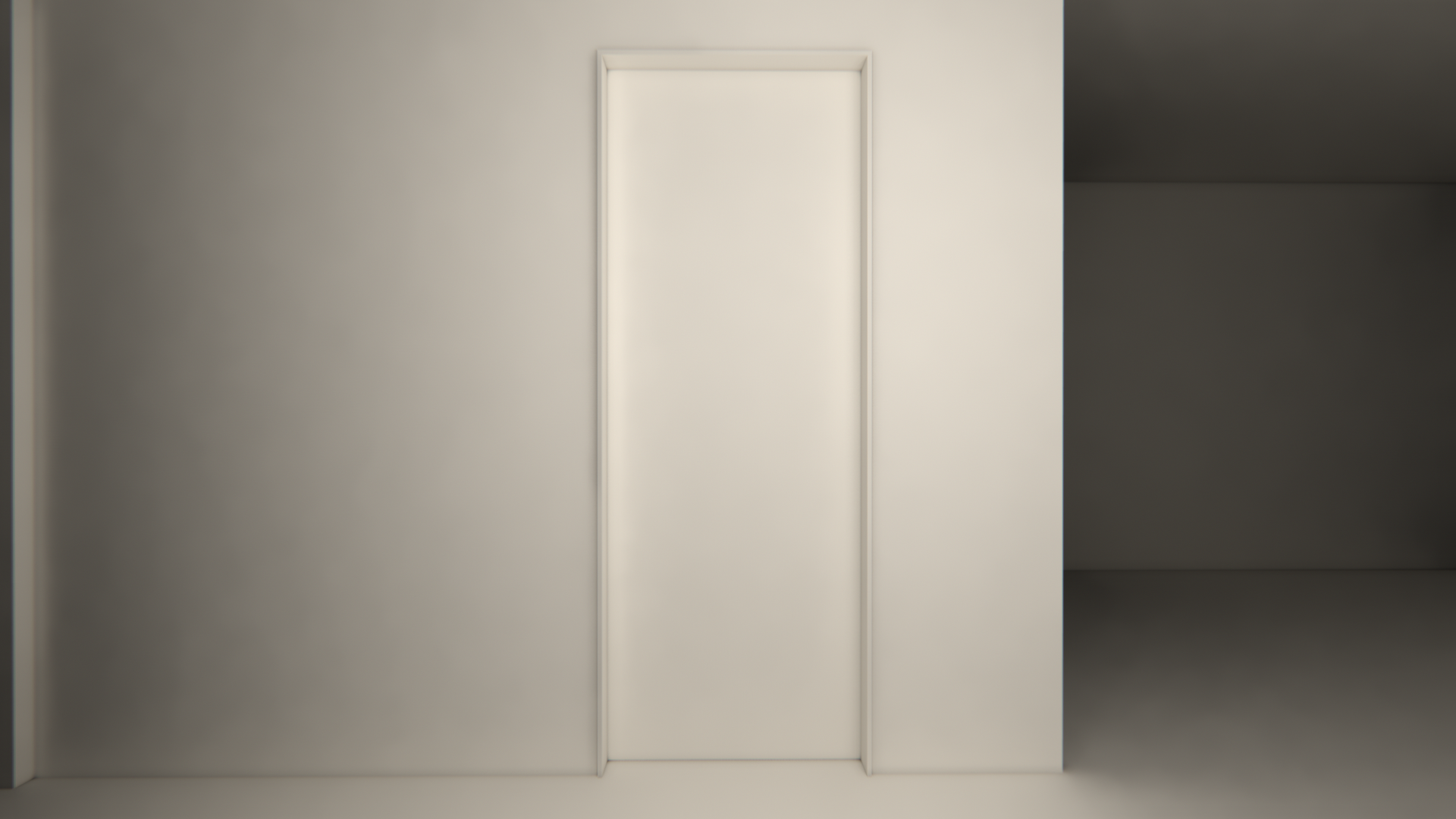

완성!!





오늘은 9mm 문선과 Tags 를 사용하여 작업성을 높이는 예제를 보여드렸습니다. Tags를 사용하여 필요한 객체만 켜서 작업을 할 수 있으며 객체들이 많아지면 프로그램의 실행이 느려지므로 작업할때 용량이 큰 객체들을 숨겨 느려지는것을 막을 수 있습니다.





Tags 는 실무에서 꼭 필요한 기능입니다 :))))
