스케치업 독학 - 천장과 바닥 만들기 2 I 예제 1-7 ( rectangle & push pull )



스케치업 독학 예제 1 - 7

지난번 시간에는 바닥을 만들어주었습니다. 이번에는 똑같은 방식으로 천장을 만들어주려합니다. 지난번 예제를 보고싶으시다면 아래의 링크를 통해 이동해주세요





스케치업 독학 - 천장과 바닥 만들기 1 I 예제 1-6 ( rectangle & push pull )



혹시나 지난번 이번 예제부터 시작하시고 싶으신 분들은 아래의 첨부파일을 다운로드하여 시작해주시면 됩니다.



벽세우기 예제1-6.skp

0.27MB







스케치업 독학 예제 1 - 7  서론

지난번시간에는 Rectangle 도구와 Push Pull 도구 , tags를 이용하여 바닥을 만들어 주었습니다. 바닥의 높이와 같은 부분들은 현장마다 다르고 건물마다 다릅니다. 정해져있는 값이 아닌 임의의 값이며 이후 예제를 통해 일반적으로 사용되는 높이를 맞춰주도록 하겠습니다.

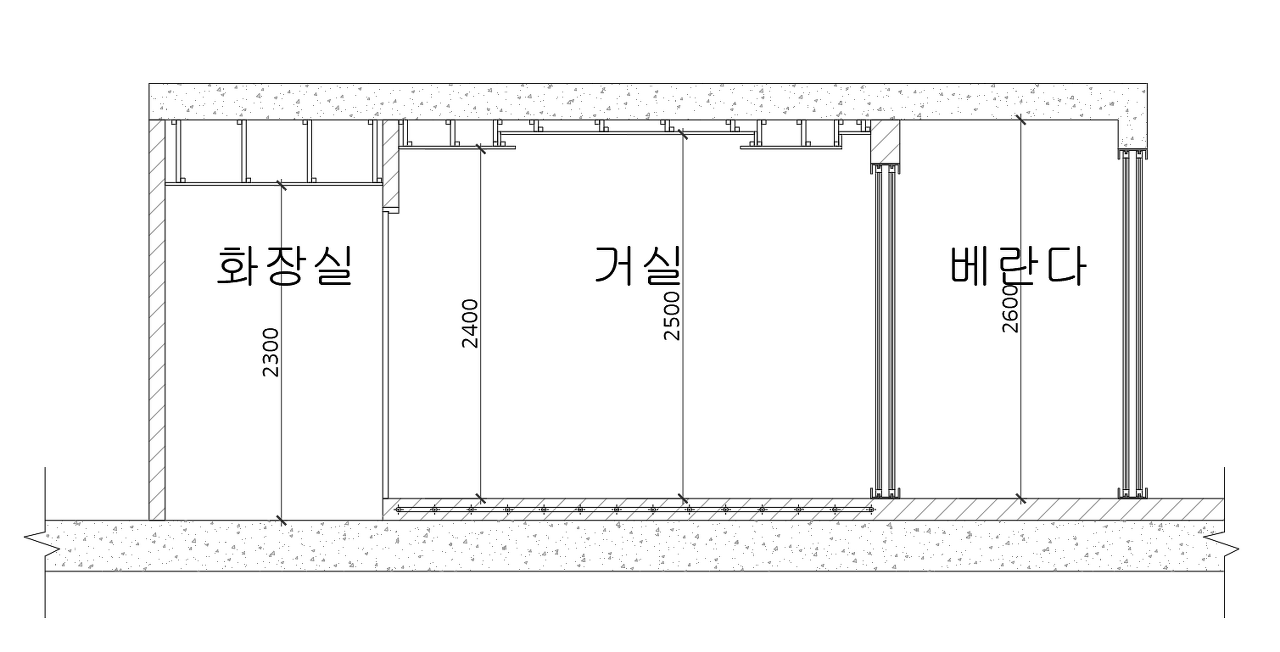

위의 도면에서 볼수있듯 천장의 높이는 각 실마다 조금의 차이를 보입니다. 지난시간까지 세워준 벽체의 높이는 2400의 높이 이므로 화장실의 천장은 2400을 기준으로 낮춰주고 거실의 우물천장 및 베란다는 천장을 높여주도록 하겠습니다. 거실의 우물천장은 층고를 높게 보이도록 만들어주는 인테리어적인 요소입니다.









스케치업 독학 예제 1 - 7



1. 파일 불러오기

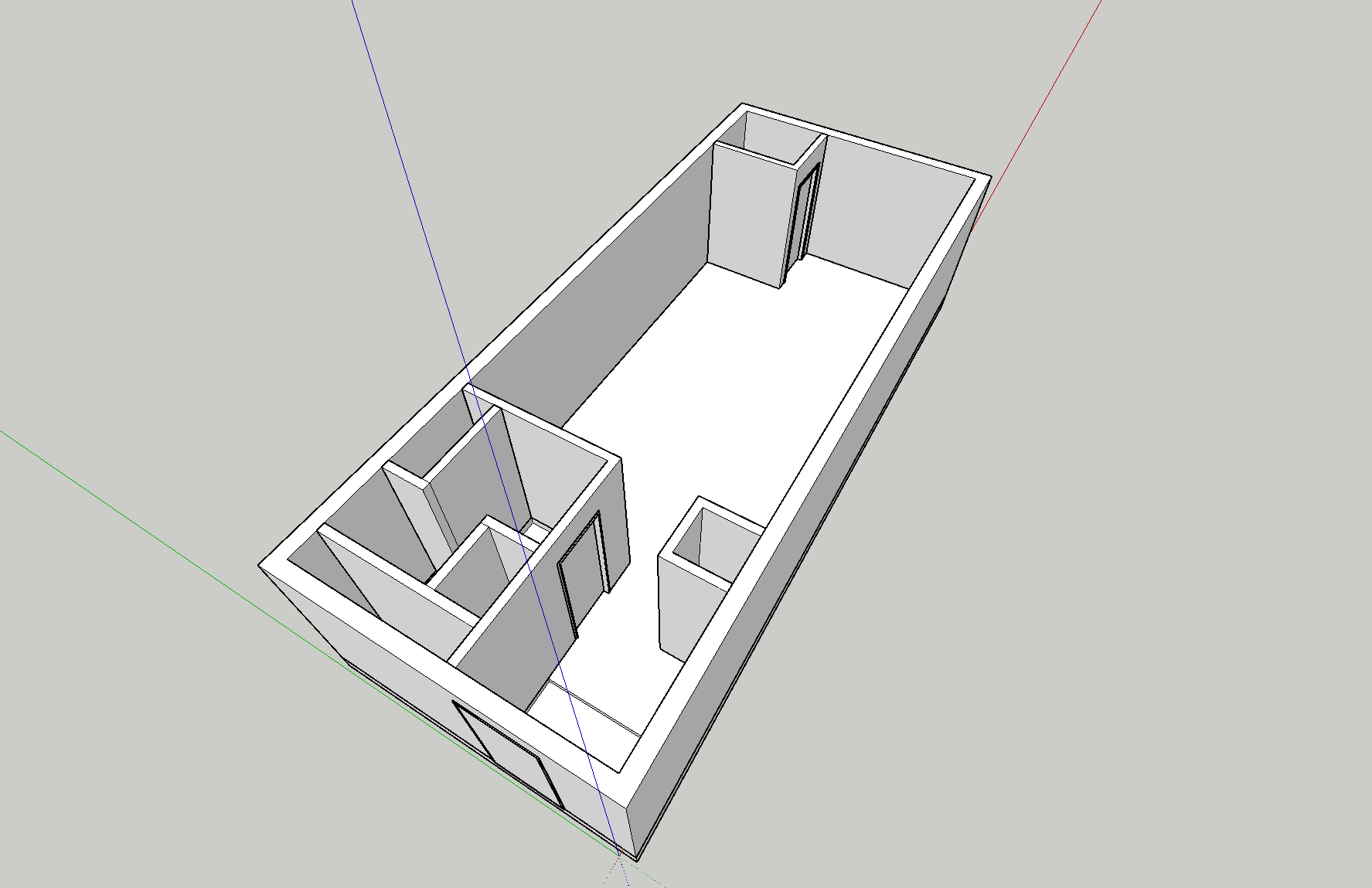

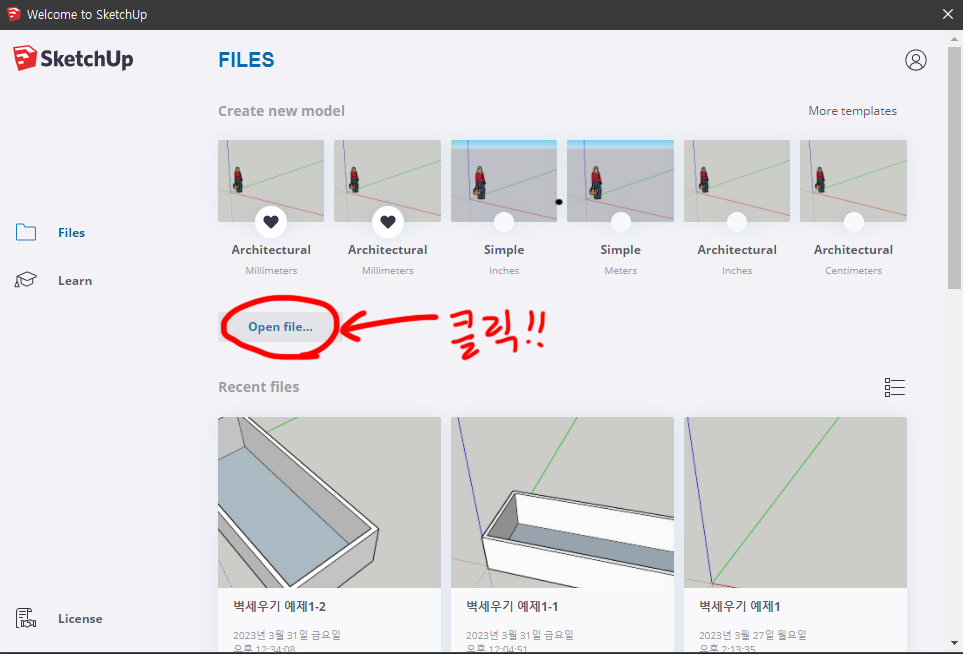

• 지난번까지 진행했던 파일을 열어주는 것으로 예제를 시작해주시면됩니다.



2. 천장 만들기

• 천장이되는 베이스를 만들어 주고 바닥 태그를 숨겨 작업을 편하게 하겠습니다.

2-1 : 천장 객체 만들기

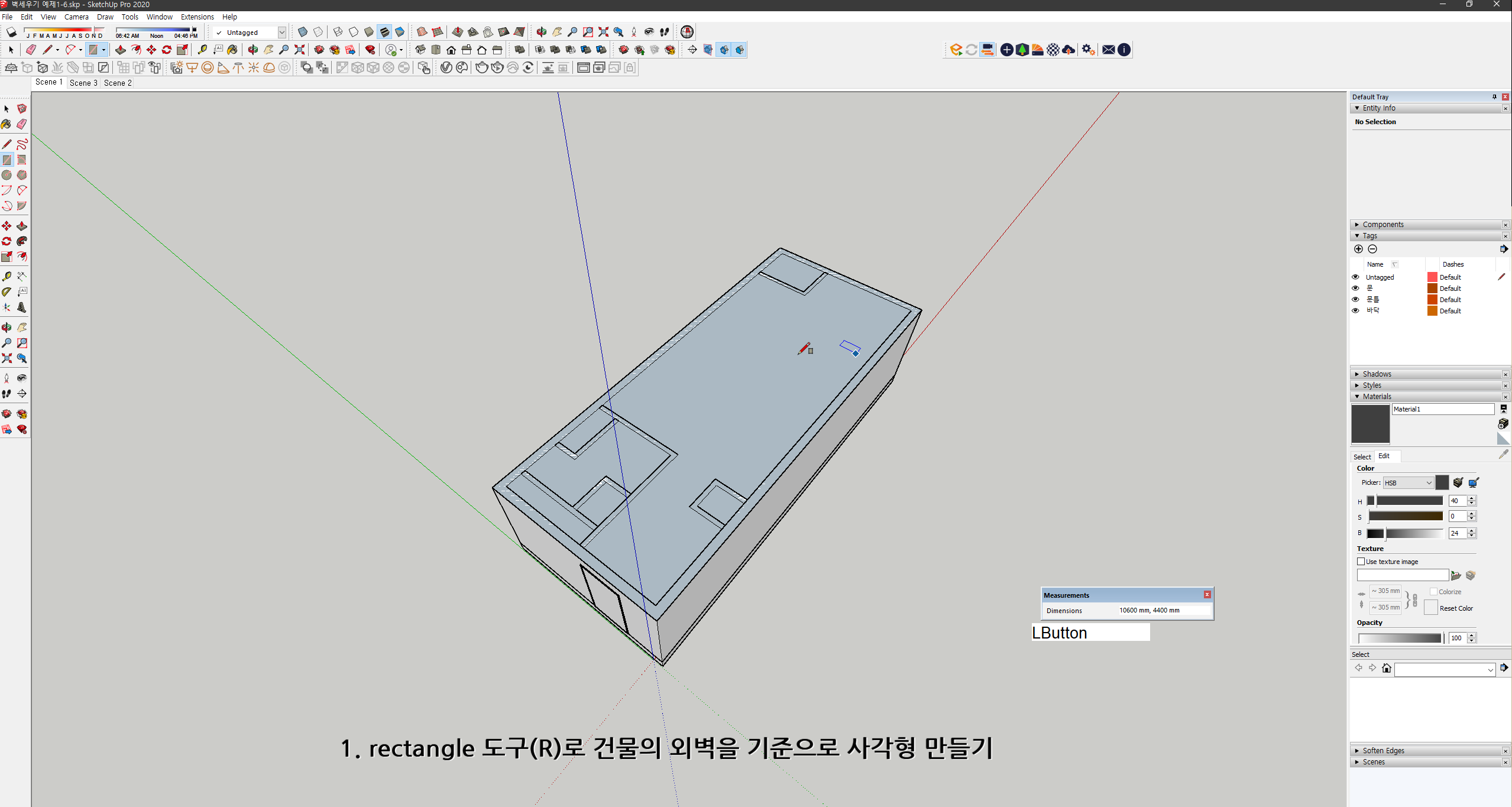

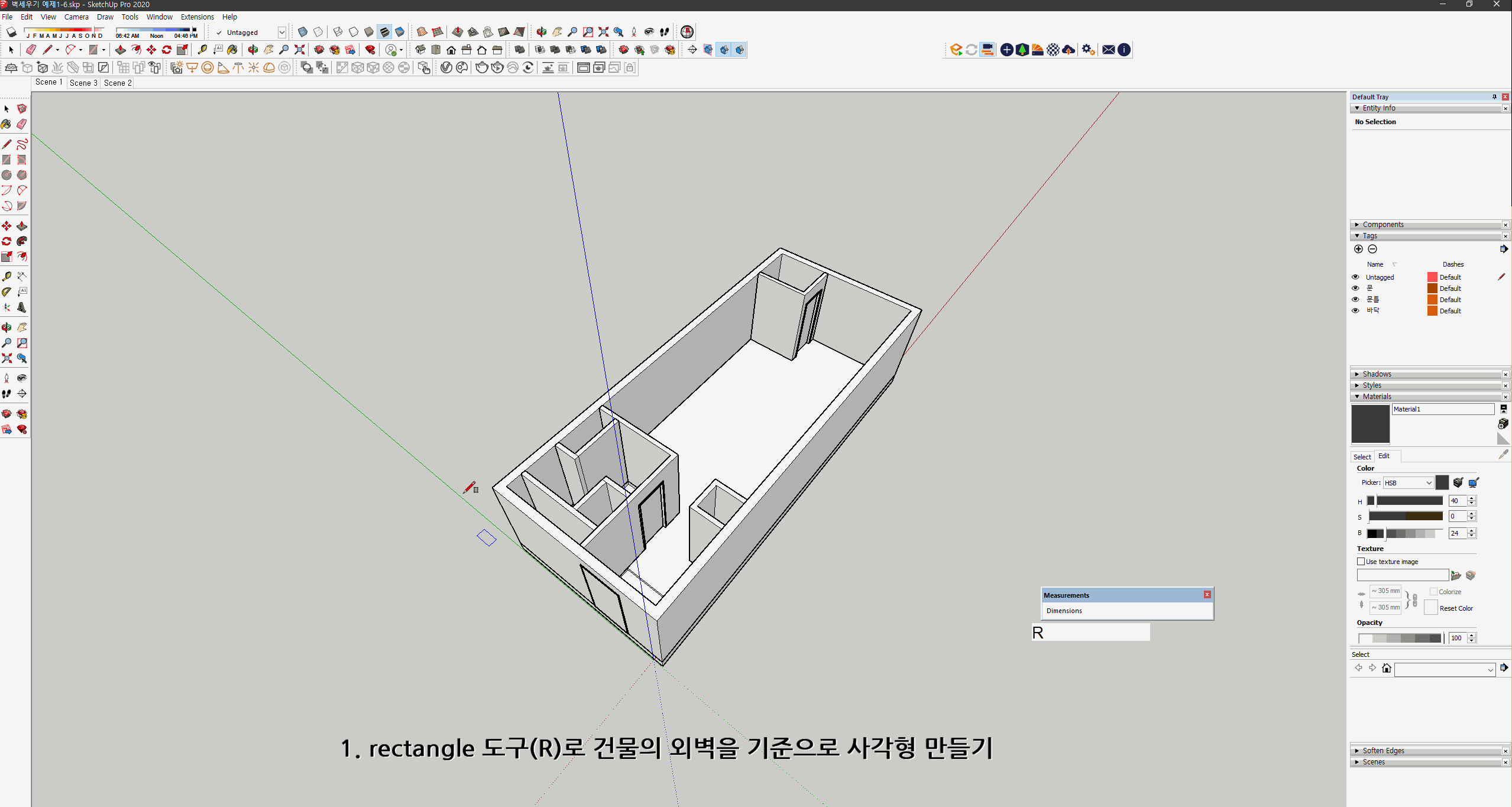

1. rectangle 도구(R)로 건물의 외벽을 기준으로 사각형 만들기

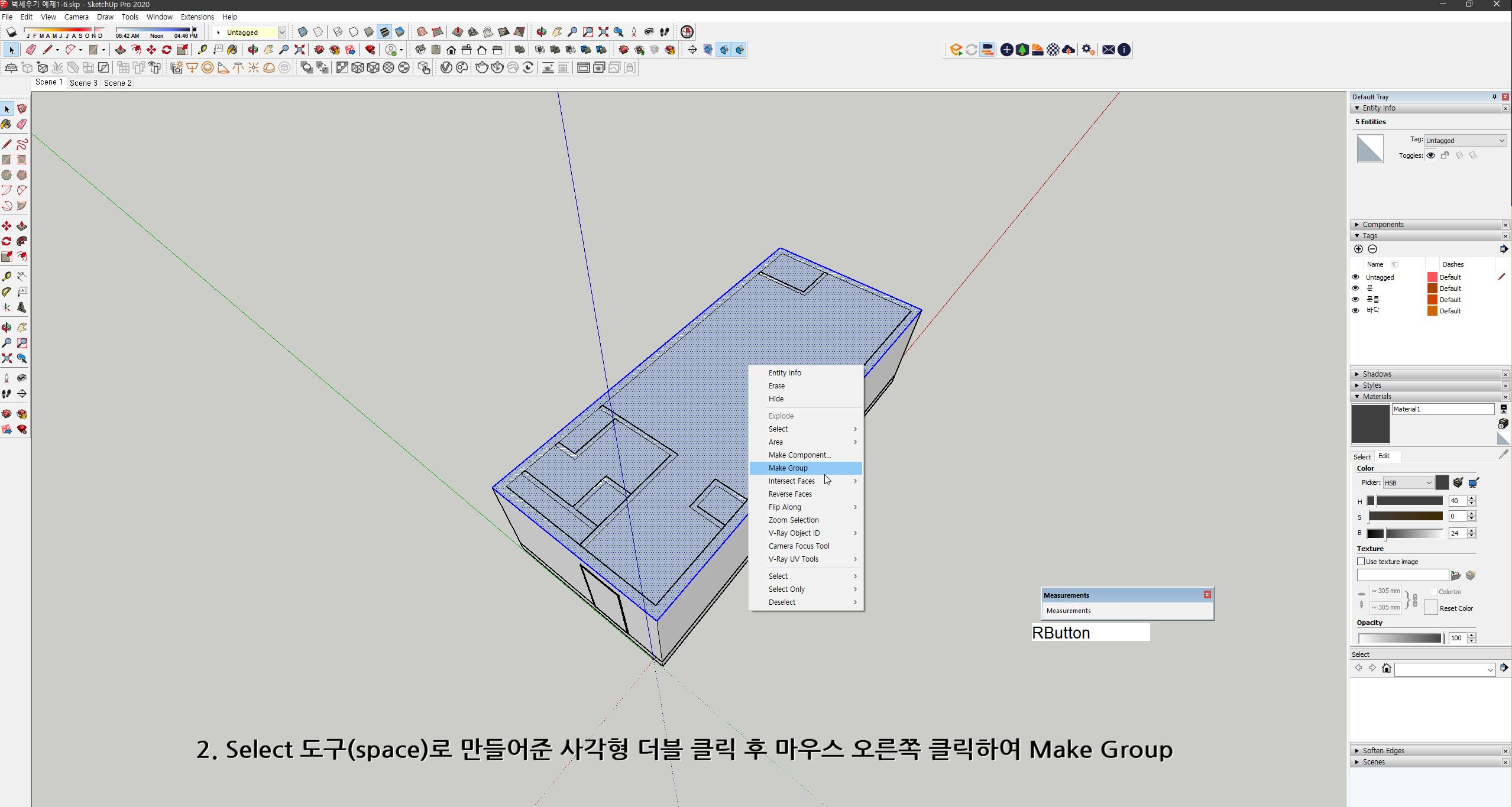

2. Select 도구(space)로 만들어준 사각형 더블 클릭 후 마우스 오른쪽 클릭하여 Make Group

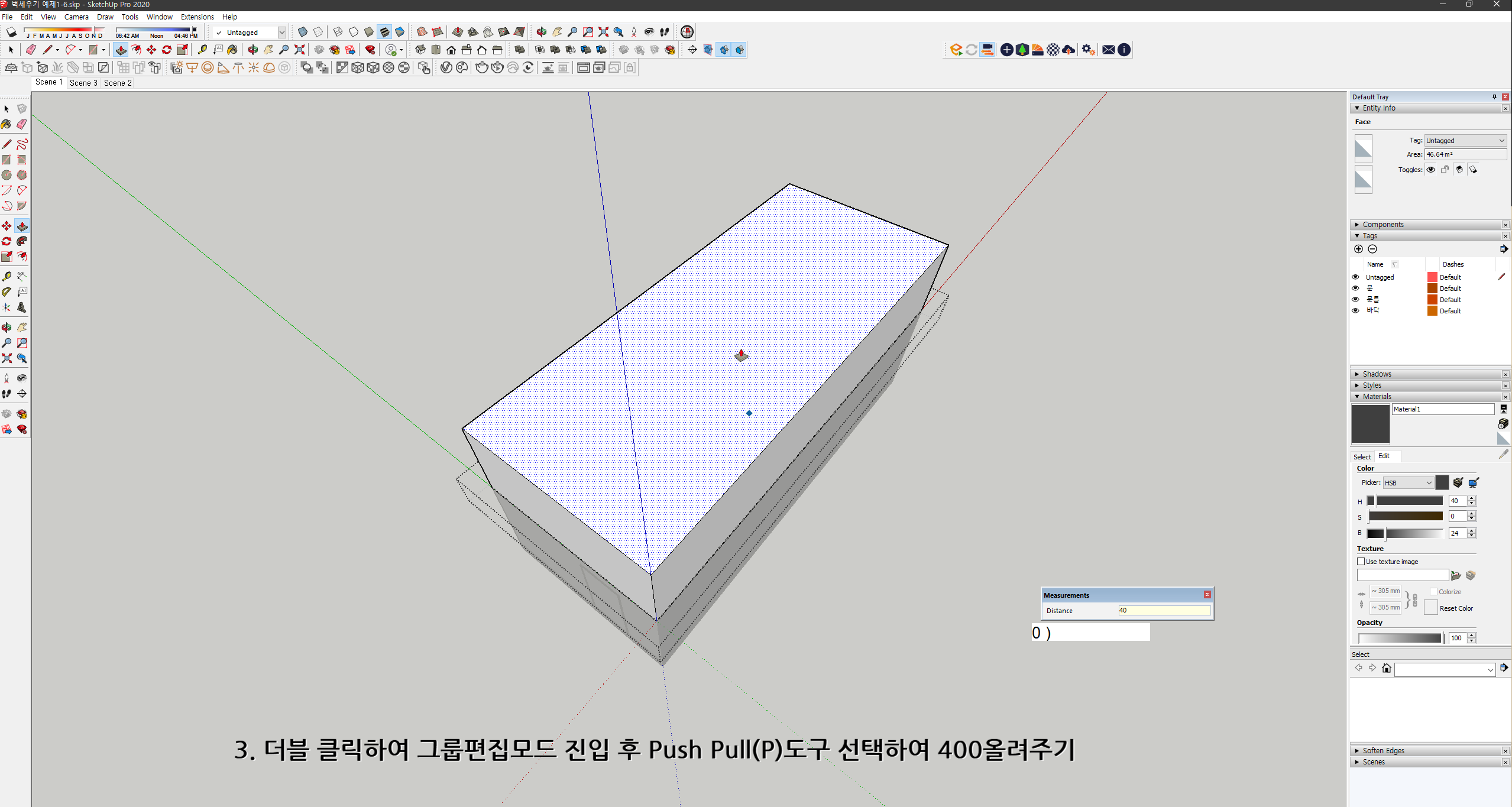

3. 더블 클릭하여 그룹편집모드 진입 후 Push Pull(P)도구 선택하여 400올려주기

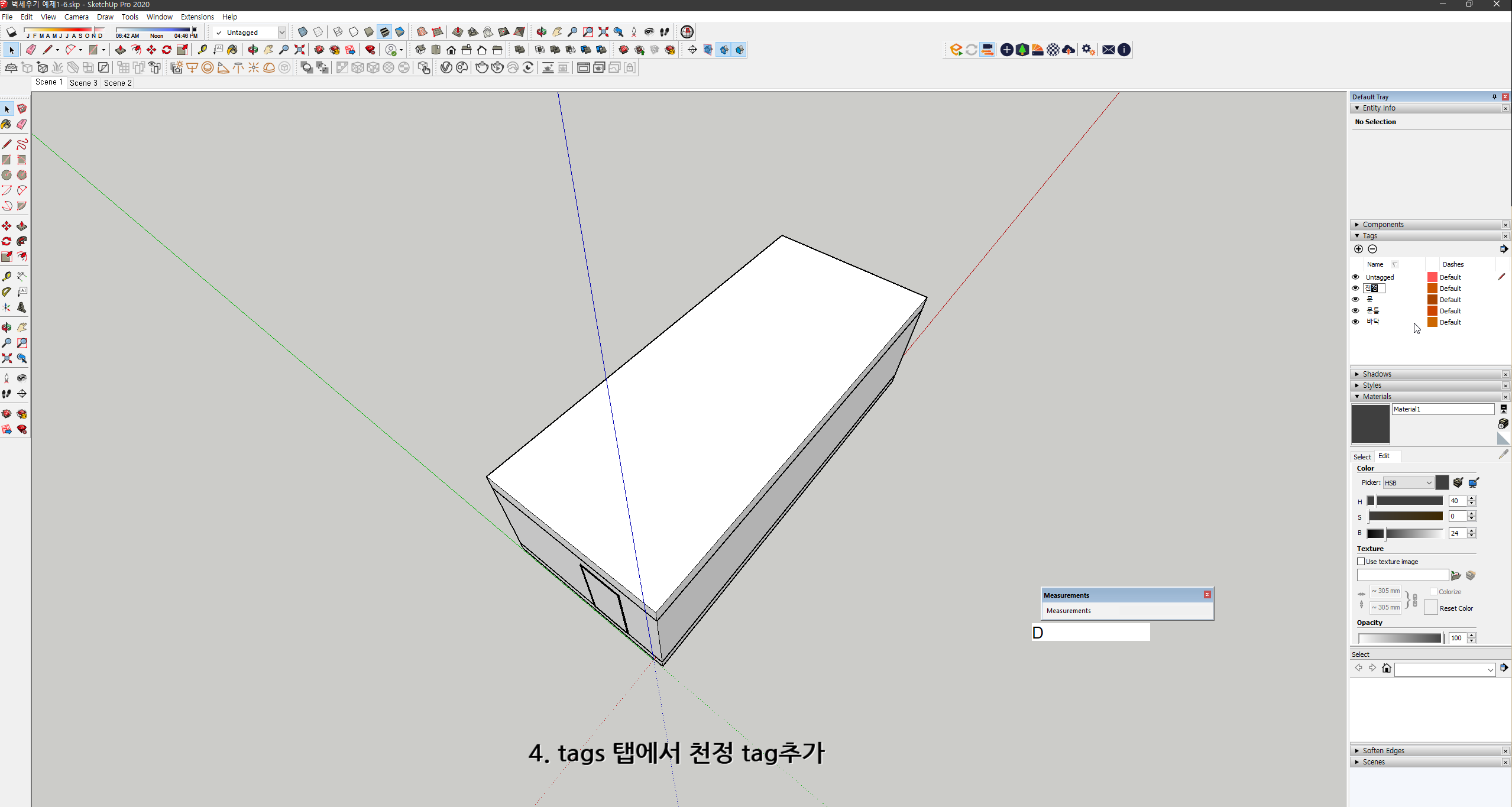

4. tags 탭에서 천정 tag추가

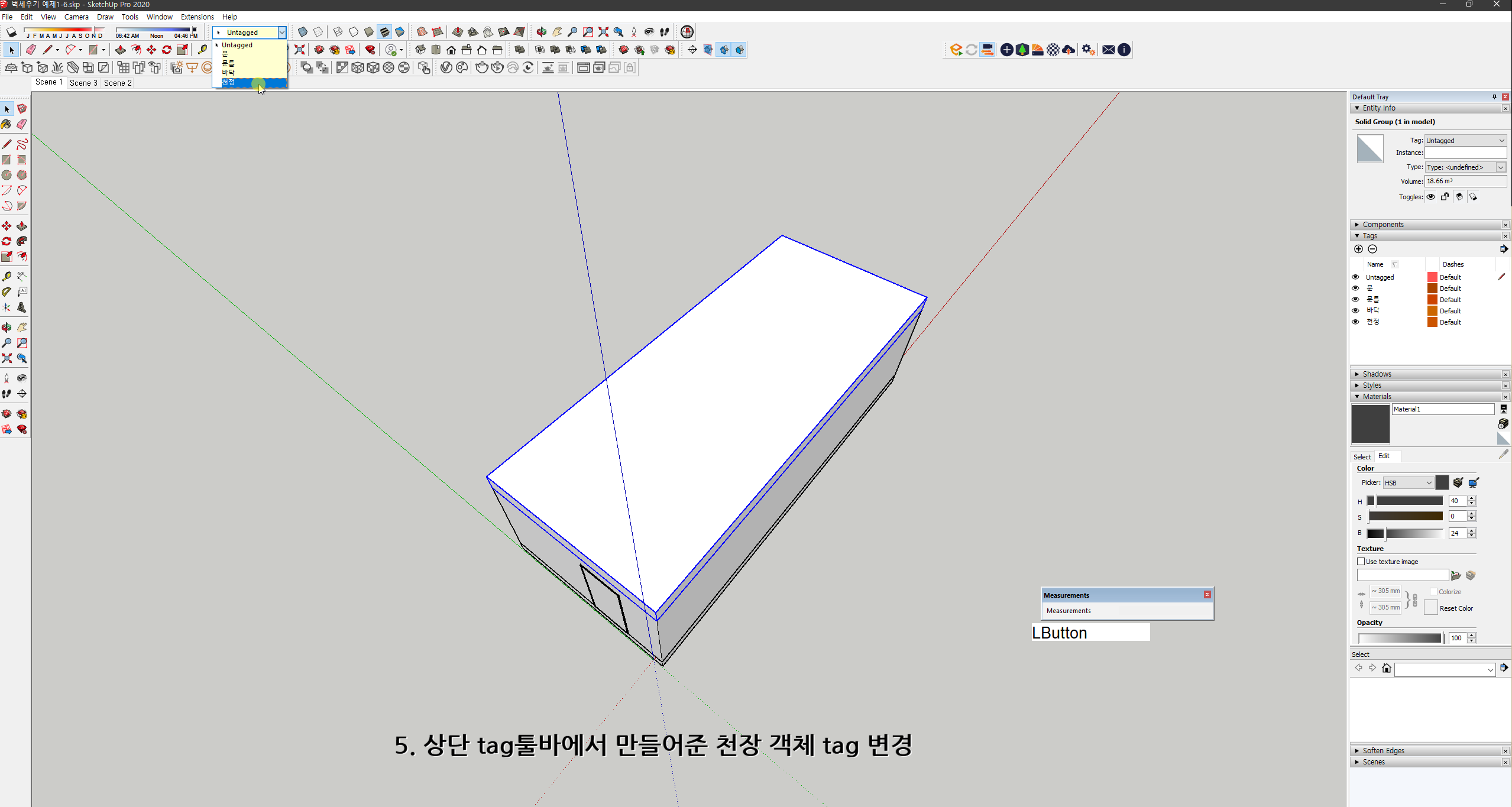

5. 상단 tag툴바에서 만들어준 천장 객체 tag 변경

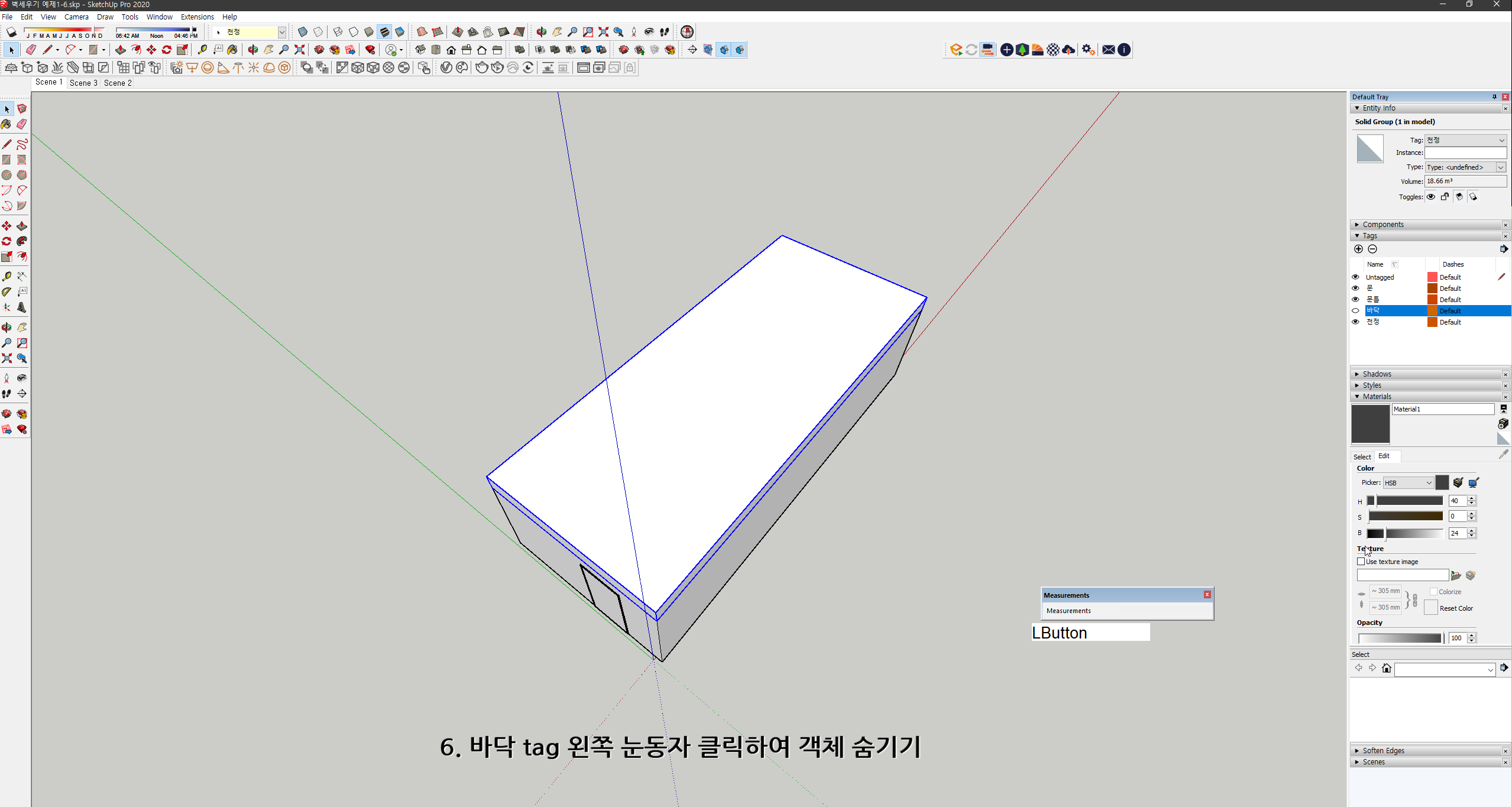

6. 바닥 tag 왼쪽 눈동자 클릭하여 객체 숨기기





◇   2 - 1 작업영상  ◇





2-2 : 화장실 천장 낮추기 및 실외기실 천장 높이기

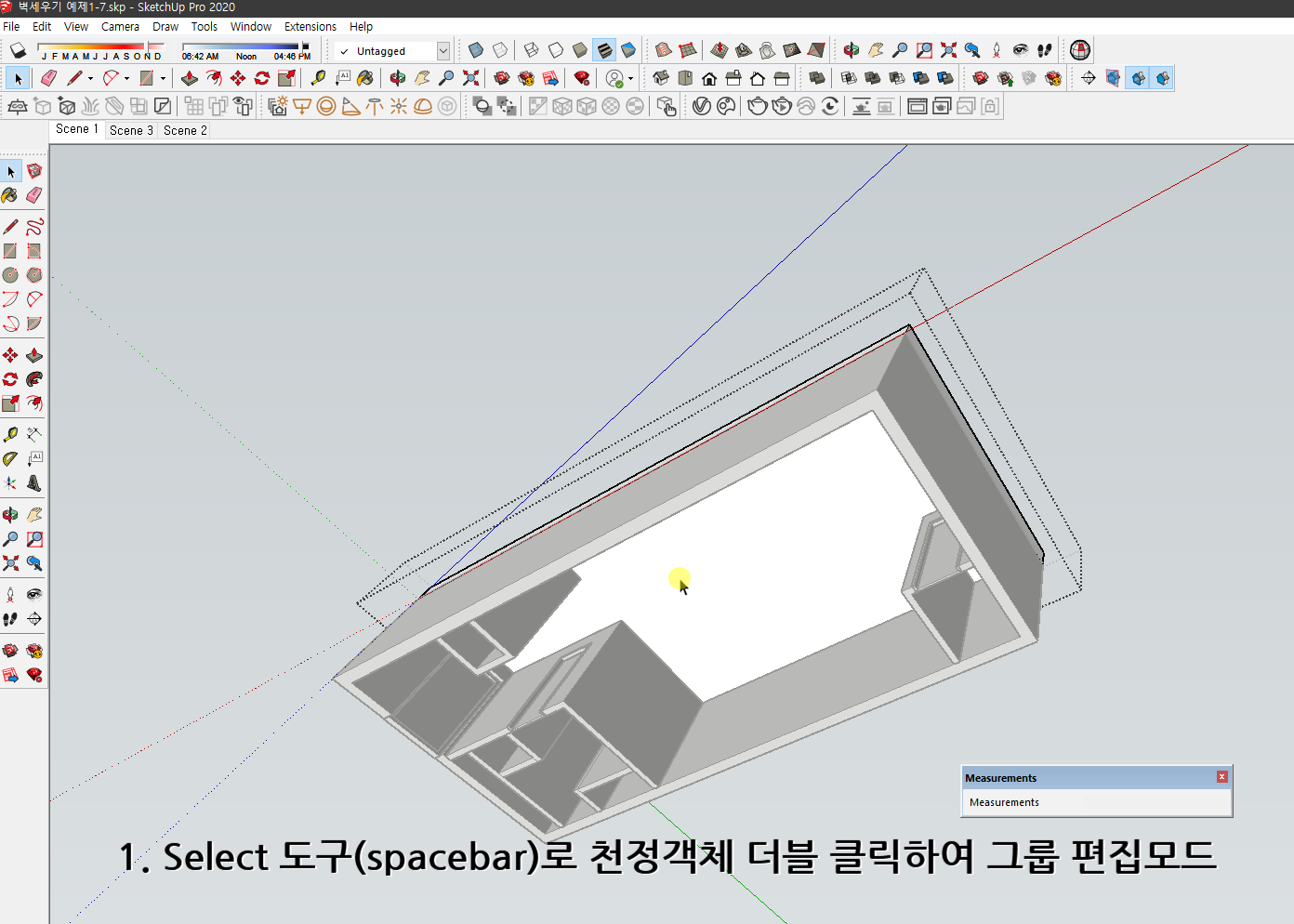

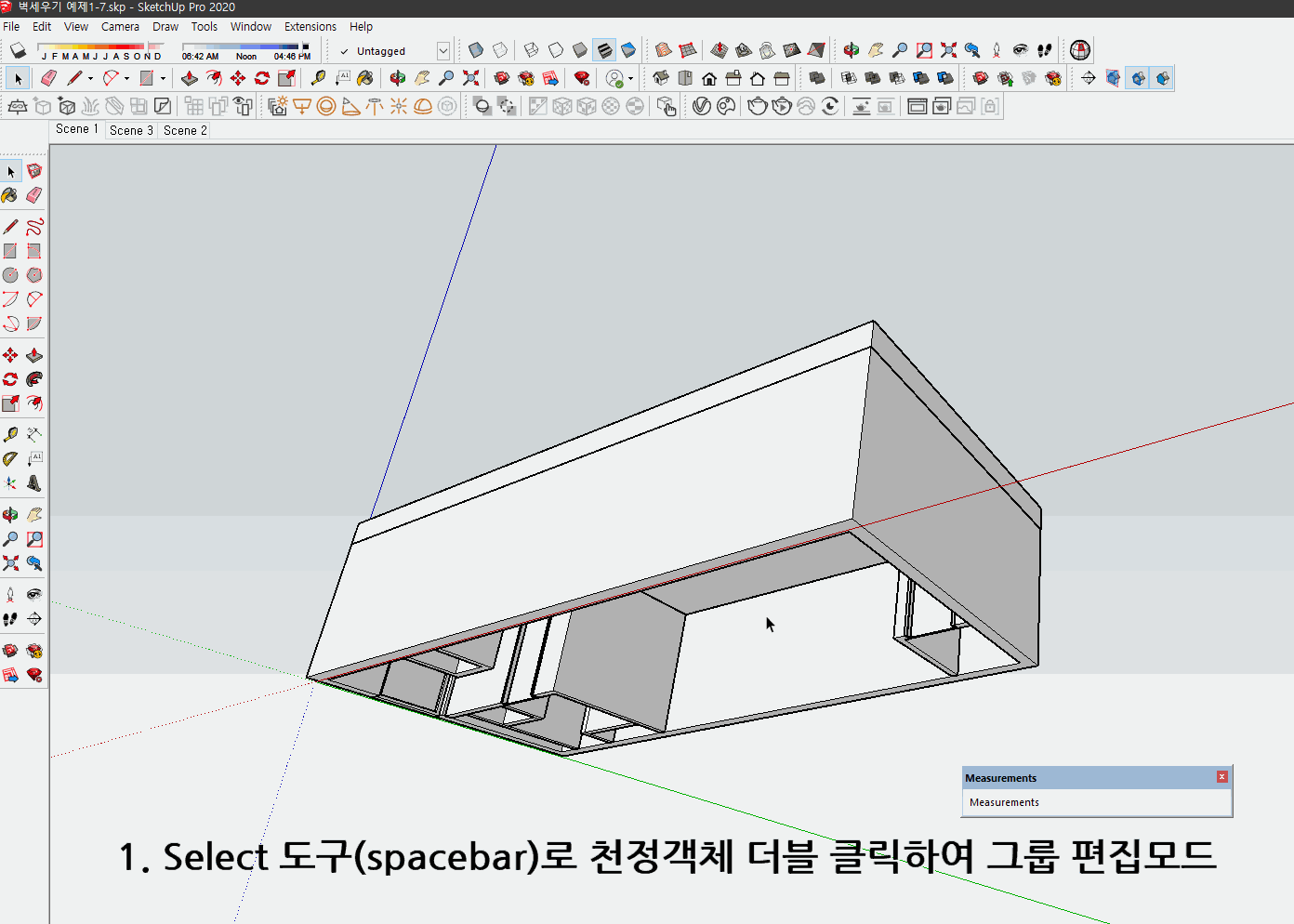

1. Select 도구(spacebar)로 천정객체 더블 클릭하여 그룹 편집모드

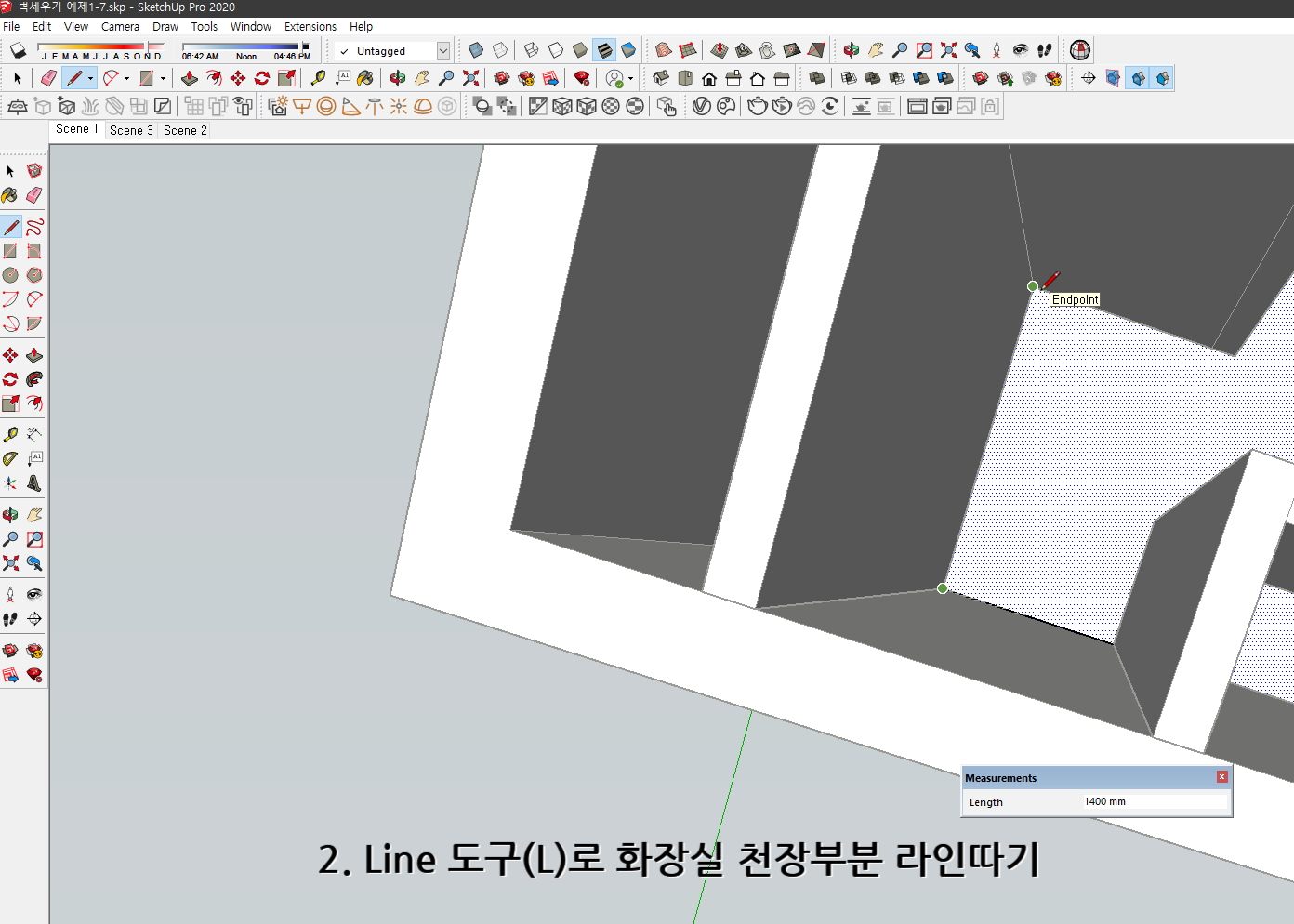

2. Line 도구(L)로 화장실 천장부분 라인따기

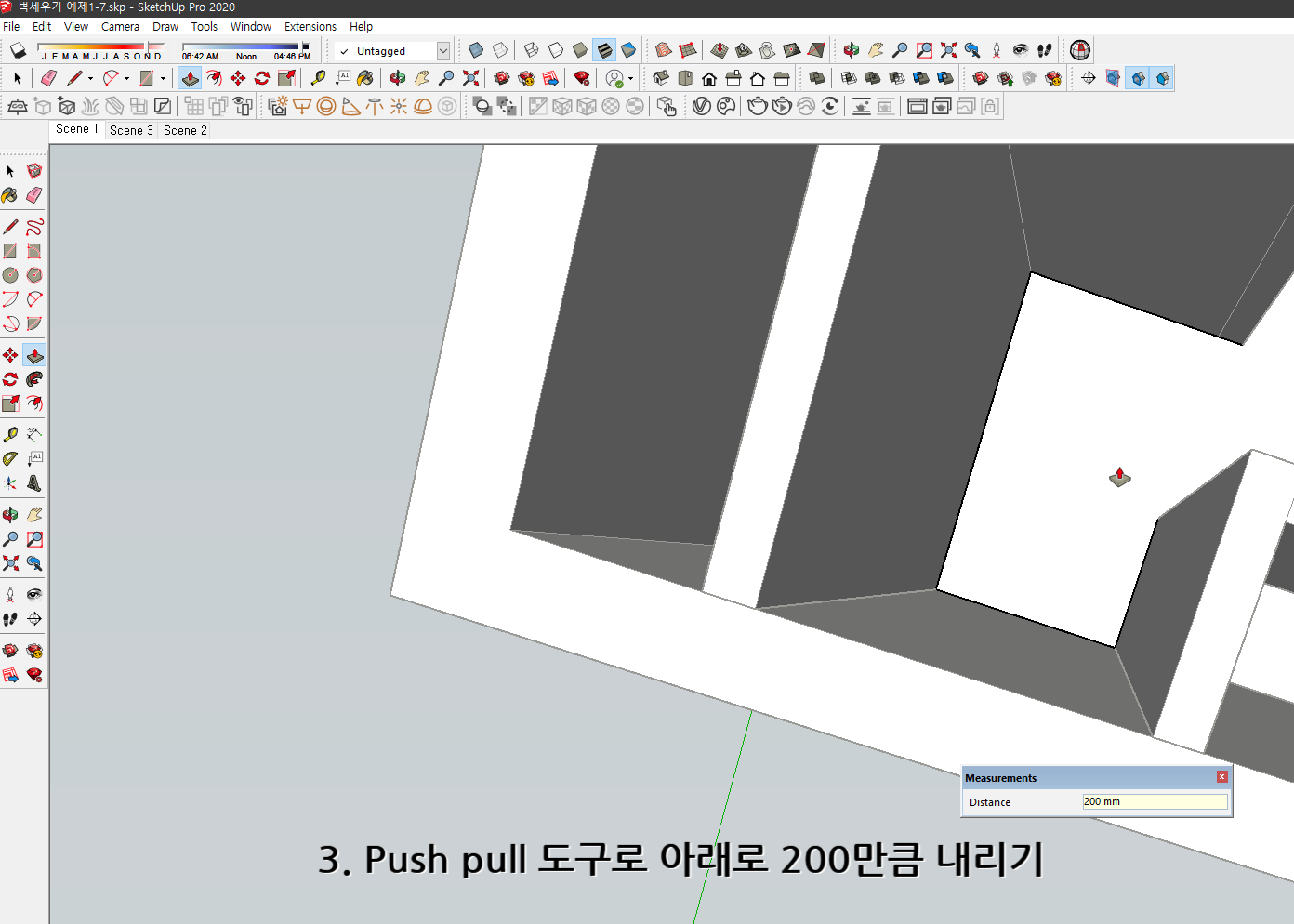

3. Push pull 도구로 아래로 200만큼 내리기

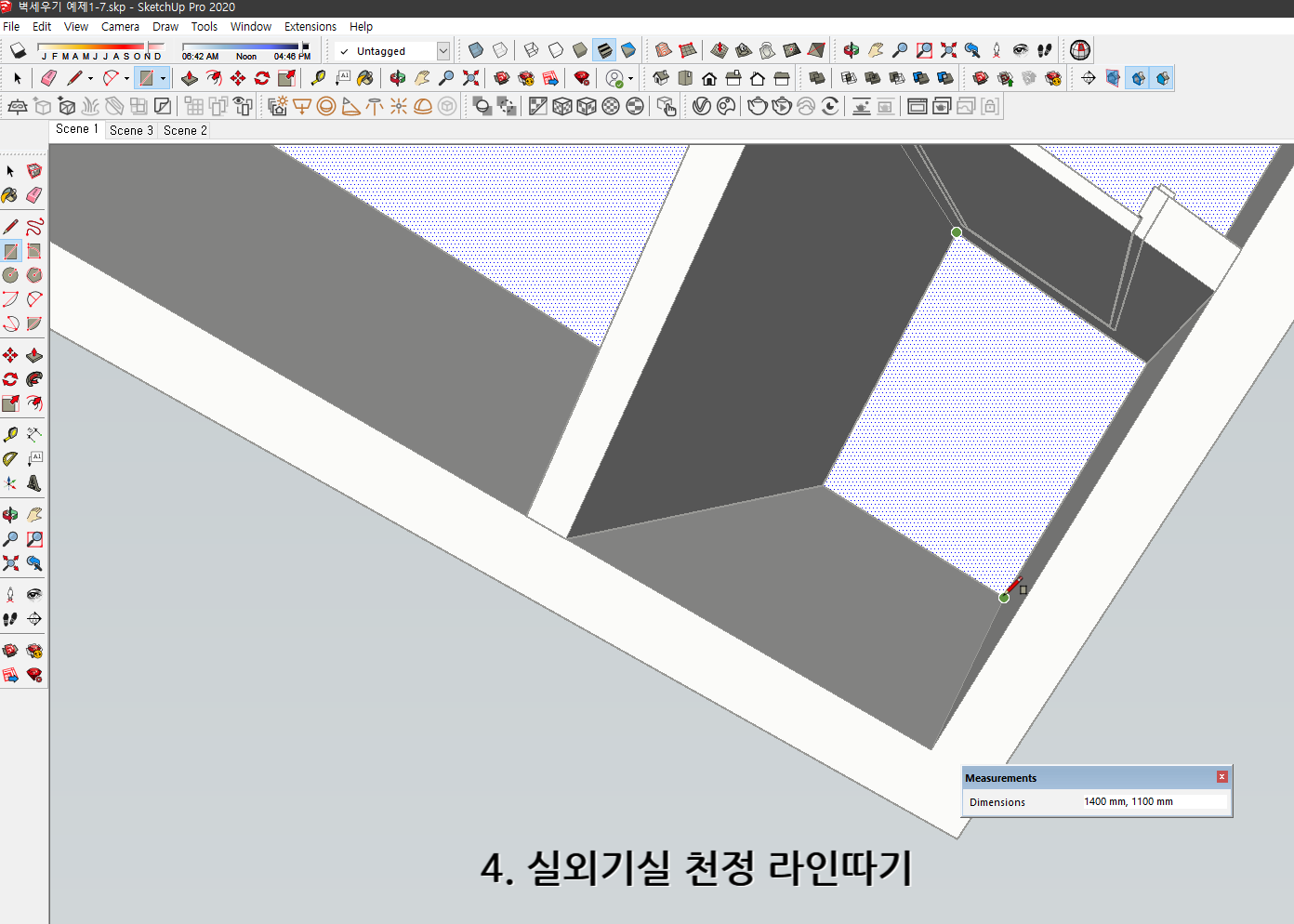

4. 실외기실 천정 라인따기

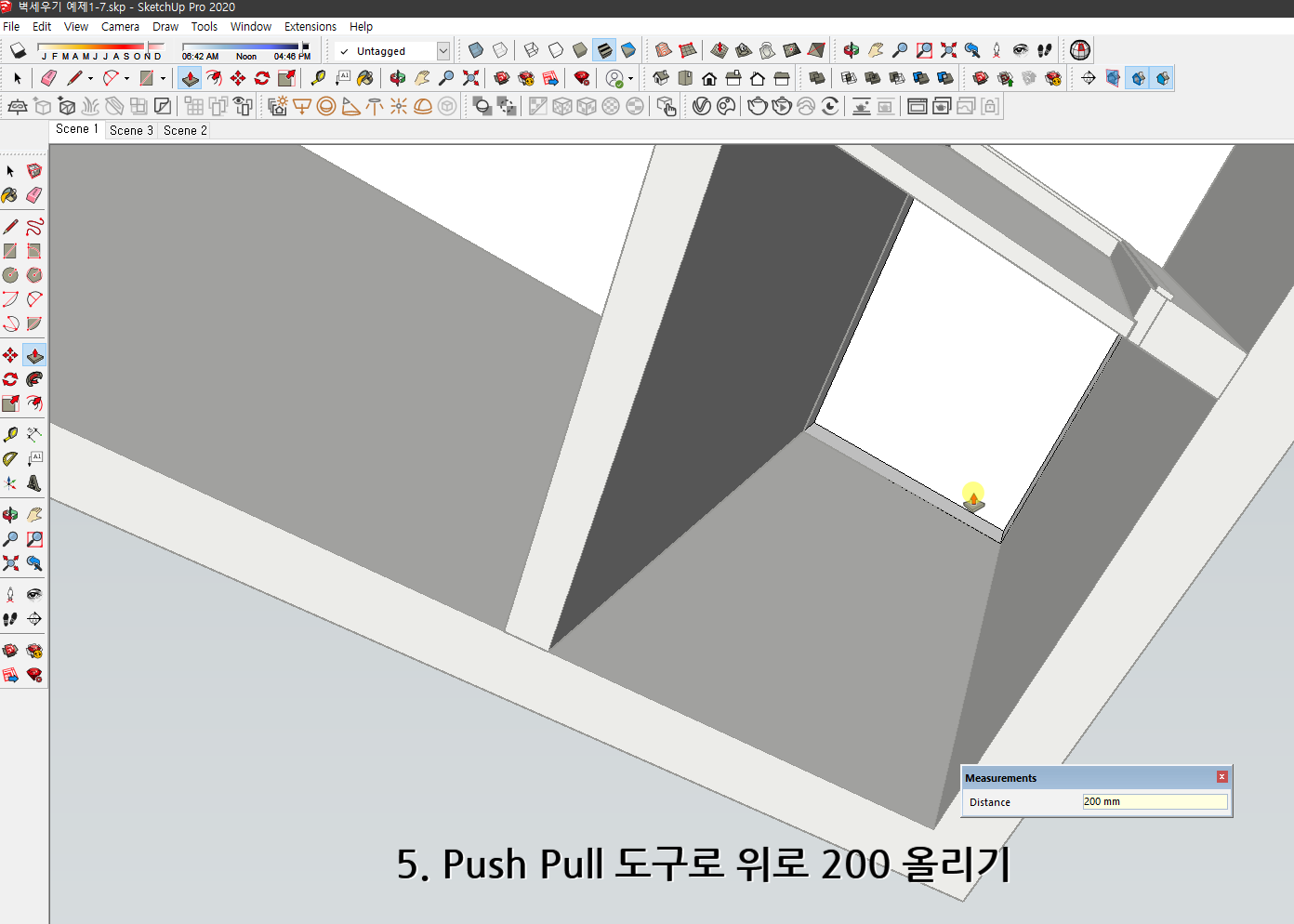

5. Push Pull 도구로 위로 200 올리기

*그룹화 하는 것을 습관으로 만들어야 합니다!!!!





◇   2 - 2 작업영상  ◇





3. 거실 우물 천장 만들기

• 일반적으로 우물 천장은 거실의 센터부분에 위치합니다. 원룸의 특성상 주방과 거실부분을 공유하기 때문에 주방부분을 빼고 거실부분을 임의로 설정하여 센터를 잡아주도록 합니다. 원룸에서 주방의 크기는 크지 않은 것이 좋지만 1500으로 임의 설정하고 우물천장을 만들어 주도록합니다.



3-1 : 거실 우물 천장만들기

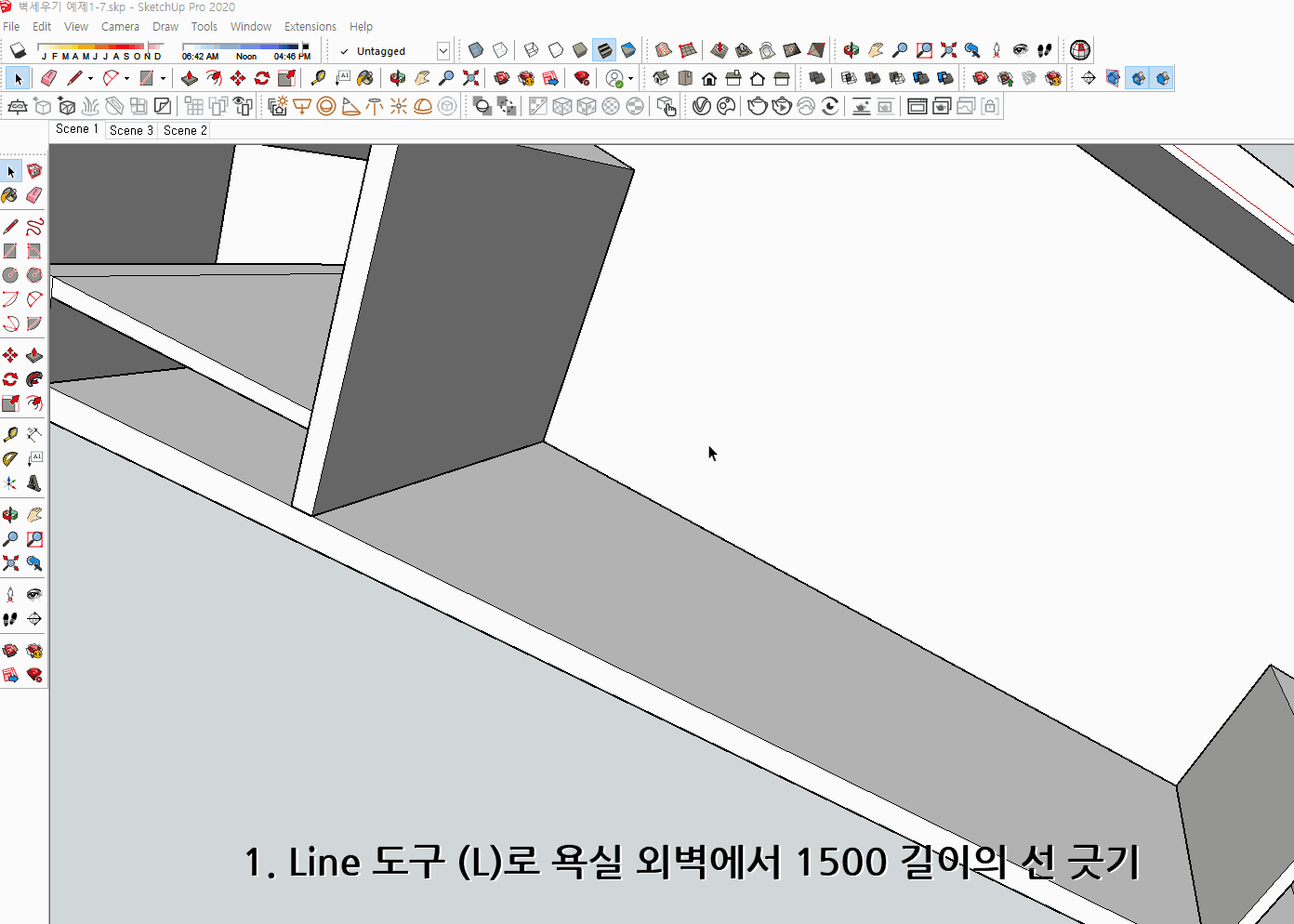

1. Line 도구 (L)로 욕실 외벽에서 1500 길이의 선 긋기

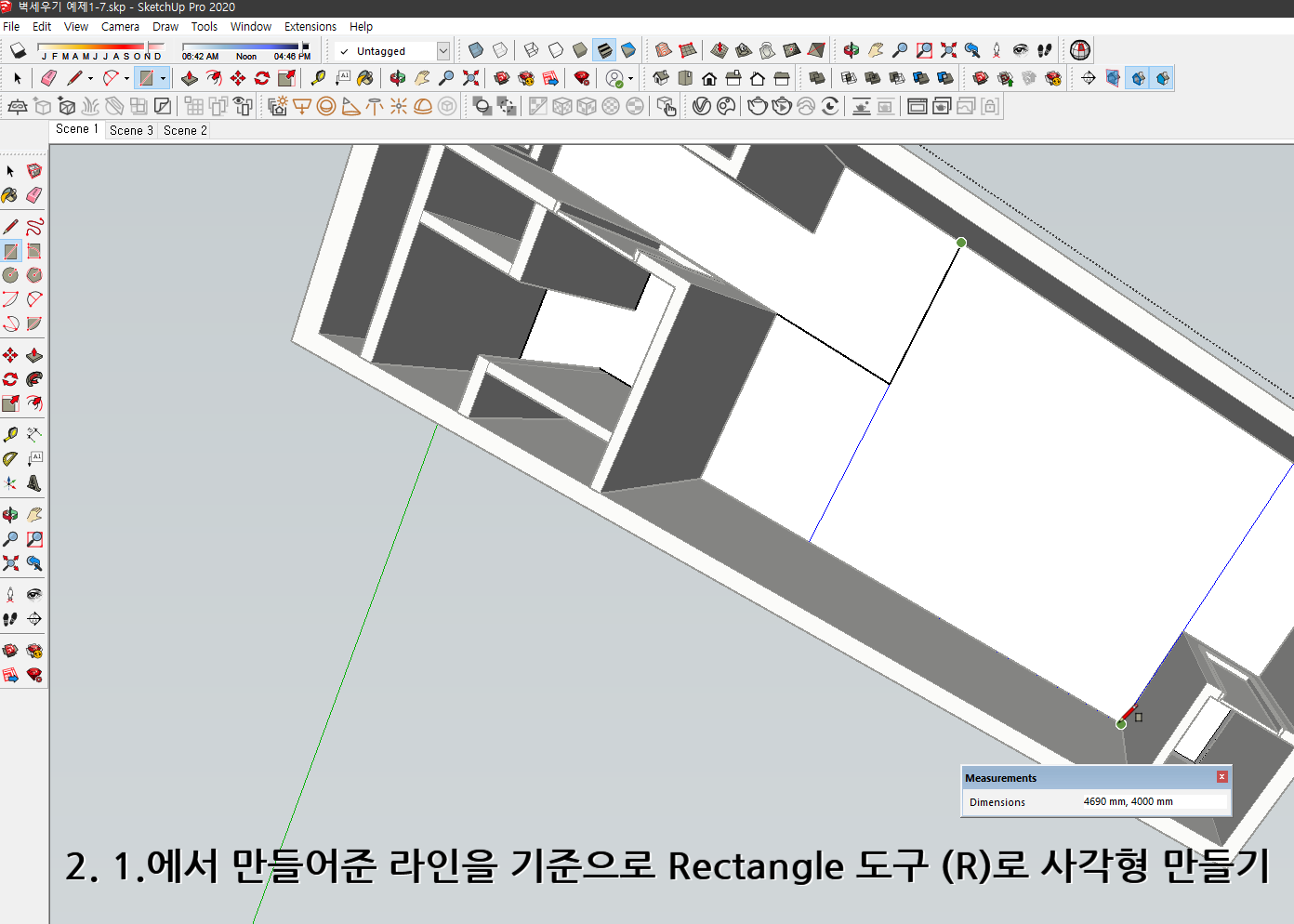

2. 1.에서 만들어준 라인을 기준으로 Rectangle 도구 (R)로 사각형 만들기

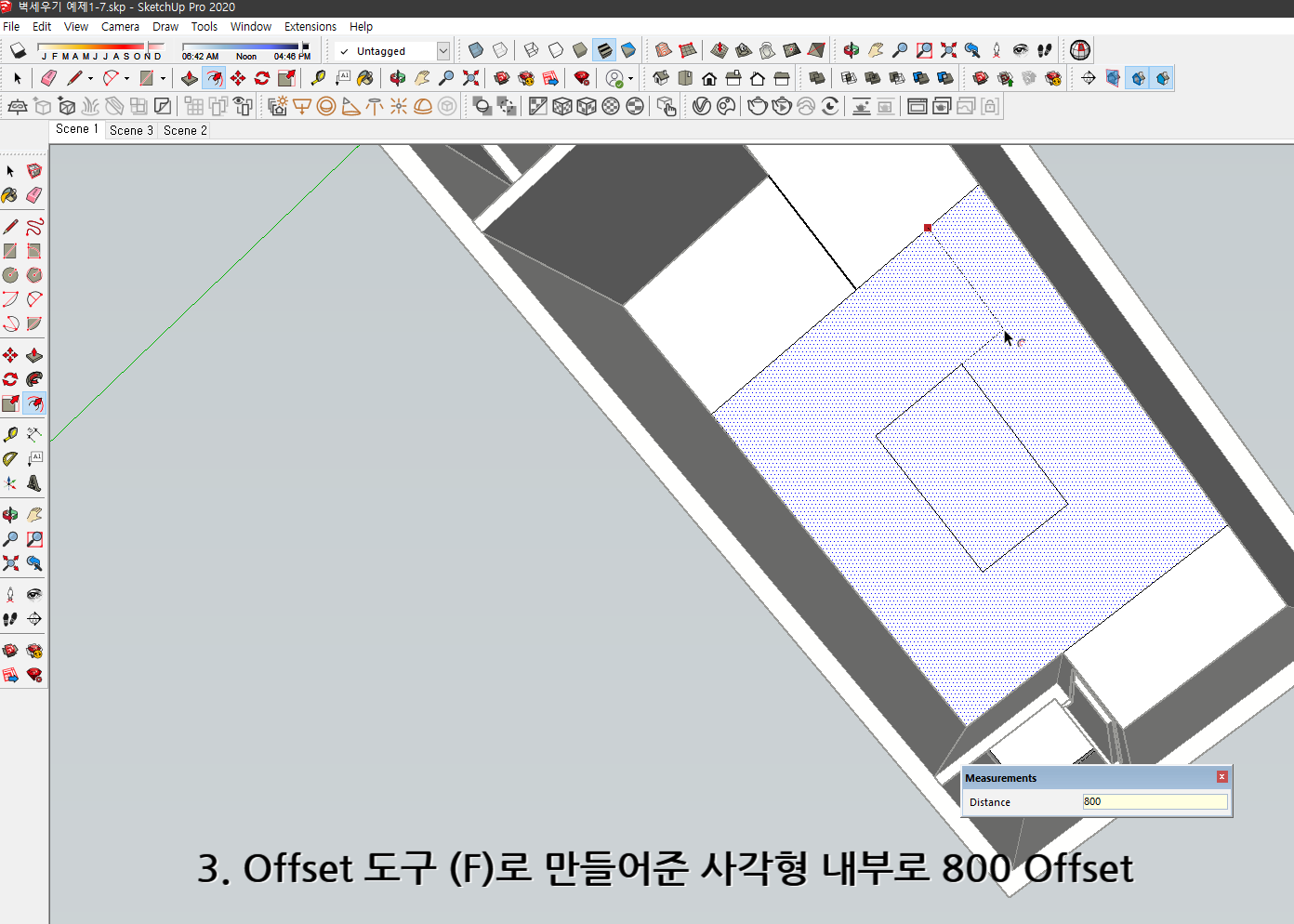

3. Offset 도구 (F)로 만들어준 사각형 내부로 800 Offset

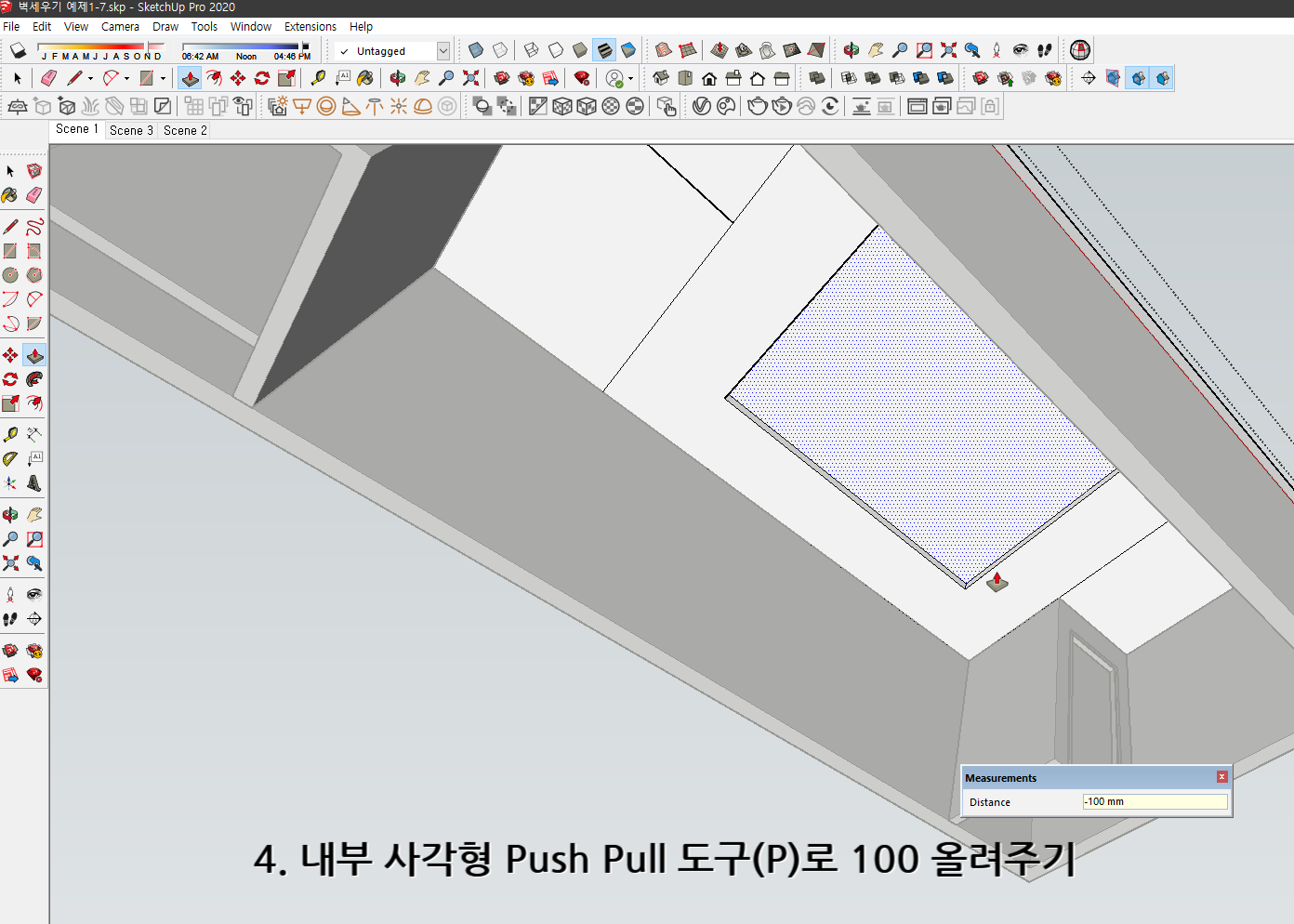

4. 내부 사각형 Push Pull 도구(P)로 100 올려주기



◇   3 - 1 작업영상  ◇



천장과 바닥 완성!!



천장에 우물천장도 넣고 화장실과 실외기실 천정높이도 다르게 줬습니다. 평면으로 할 수 도 있지만 실무에서는 확실히 다르기 때문에 조금 시간이 걸리더라도 표현을 해드렸어요 작업을 할때는 뭐 크게 중요한 부분은 아니지만 디테일한 부분을 중시하다보면 보이지 않는 것들이 하나 하나 보입니다! :))





디테일이 먼저다
